1
a~e+h
4×
2
g
f
4

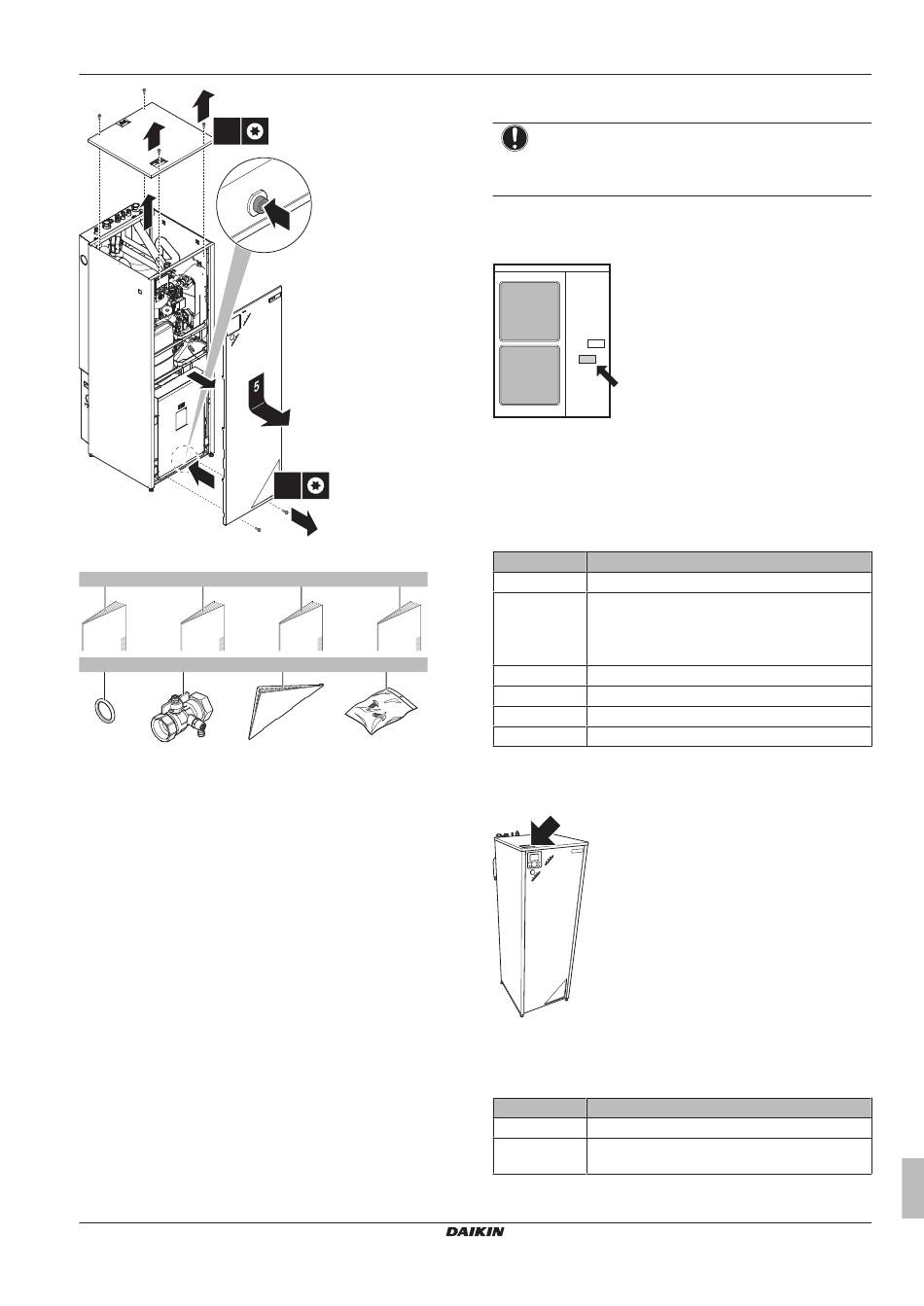

6 Neem de accessoires eruit.
a
b
1×
1×
e
f
2×
2×
a
Algemene veiligheidsmaatregelen
b
Bijlageboek met optionele uitrustingen en apparatuur
c
Installatiehandleiding van de binnenunit
d
Gebruiksaanwijzing
e
Afdichtingsring voor afsluiter
f
Afsluiter
g
Deksel van de gebruikersinterface
h
2 schroeven om de gebruikersinterface te bevestigen.
7 Plaats het bovenpaneel en de voorplaat terug.
4
Over de units en opties
4.1
Overzicht: Over de units en opties
Dit hoofdstuk bevat informatie over:
▪ De buitenunit identificeren
▪ De binnenunit identificeren
▪ Buiten- en binnenunits combineren
▪ De buitenunit met opties combineren
▪ De binnenunit met opties combineren
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384975-1A – 2016.02
4
2×
3
c
d
1×
1×
g
h
1×
1×
4 Over de units en opties
4.2
Identificatie
OPMERKING
Wanneer meerdere units gelijktijdig geïnstalleerd of
onderhouden worden, let op de servicepanelen NIET te
verwisselen tussen verschillende modellen.
4.2.1
Identificatielabel: Buitenunit
Plaats
Modelidentificatie
▪ ERLQ: Bevat onderdelen (isolatie, bodemplaatverwarming, ...) om
geen
bevriezing
te
hebben
omgevingstemperaturen en hoge luchtvochtigheden.
▪ ERHQ: Bevat deze onderdelen NIET.
Voorbeeld: ER L Q 011 CA W1
Code
ER
Europese split buitenpaar-warmtepomp
L
H=Hoge watertemperatuur – omgevingszone:
0 ~ − 1 0°C
L=Lage watertemperatuur – omgevingszone:
− 1 0 ~ − 2 0°C
Q
Koelmiddel R410A
011
Capaciteitklasse
CA
Modelserie
W1
Elektrische voeding
4.2.2
Identificatielabel: Binnenunit
Plaats
Modelidentificatie
Voorbeeld: E HV H 04 S 18 CB 3V
Code
E
Europees model
HV
Op de vloer staande binnenunit met geïntegreerde
tank
Uitgebreide handleiding voor de installateur
in
gebieden
met
lage
Uitleg
Beschrijving
9
