3 Over de doos
3.2
Buitenunit
3.2.1

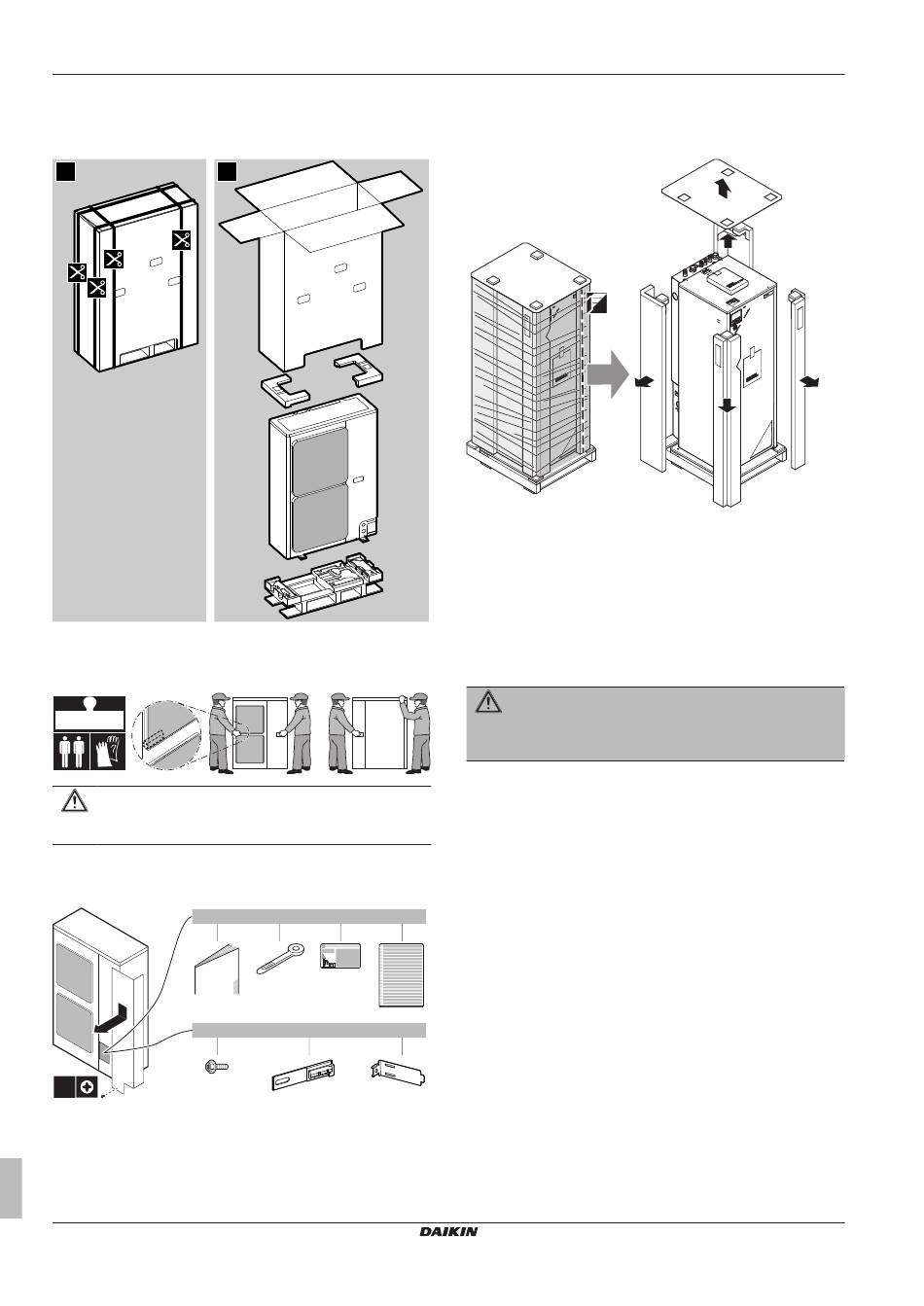

De buitenunit uitpakken
1
2
3.2.2
Omgaan met de buitenunit
Draag de unit langzaam zoals weergegeven:
102~114 kg
VOORZICHTIG
Raak de luchtinlaat of de aluminium lamellen van de unit
NIET aan, dit om letsels te voorkomen.
3.2.3
Om de toebehoren van de buitenunit uit te
nemen
a
1×
2
e
1×
1×
1
a
Installatiehandleiding van de buitenunit
b
Kabelbinder
c
Label over de gefluoreerde broeikasgassen
d
Meertalig label over de gefluoreerde broeikasgassen
e
Schroef (alleen voor ERLQ)
f
Bevestigingsplaat voor thermistor (reserve) (alleen voor
ERLQ)
g
Bevestigingsmiddel voor thermistor (alleen voor ERLQ)
Uitgebreide handleiding voor de installateur
8
b
c
d
2×
1×
1×
f
g
1×
1×
3.3
Binnenunit
3.3.1
De binnenunit uitpakken
3.3.2
De toebehoren uit de binnenunit
verwijderen
1 Verwijder de schroeven bovenaan de unit.
2 Verwijder het bovenpaneel.
3 Verwijder de schroeven aan de voorkant van de unit.
4 Druk op de knop onderaan de voorplaat.
5 Verwijder de frontplaat.
WAARSCHUWING: Scherpe randen
Neem de voorplaat vast aan het bovenste gedeelte in
plaats van het onderste. Let op voor uw vingers want het
onderste gedeelte van de voorplaat heeft scherpe randen.
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384975-1A – 2016.02
