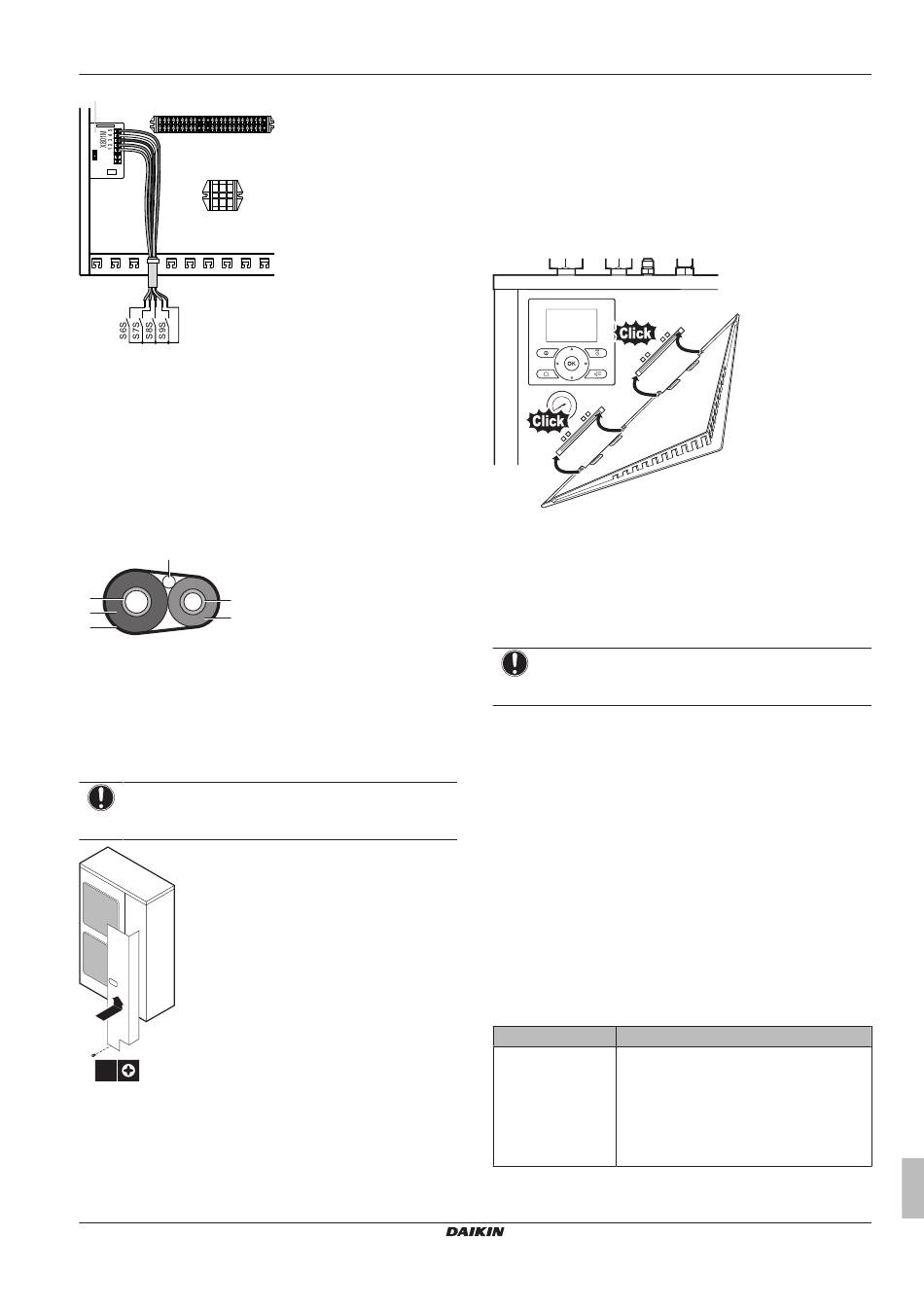

a
X2M
A8P
X1M
a
De EKRP1AHTA dient verplicht geplaatst te worden.
2 Bevestig
de
kabel
kabelbinderbevestigingen.
7.10
De installatie van de buitenunit
voltooien
7.10.1
De installatie van de buitenunit voltooien
1 Isoleer en bevestig als volgt de koelmiddelleiding en de
doorverbindingskabel:
c
a
d
b
e
f
a
Gasleiding
b
Isolatie gasleiding
c
Doorverbindingskabel
d
Vloeistofleiding
e
Isolatie vloeistofleiding
f
Afwerkkleefband
2 Plaats het servicedeksel terug.
7.10.2
De buitenunit sluiten
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u
het aanhaalkoppel van 4,1 N•m NIET overtreft.
1
2
1×
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384975-1A – 2016.02
met
kabelbinders
op
7.11
De installatie van de binnenunit
voltooien
7.11.1
Het deksel van de gebruikersinterface op
de binnenunit bevestigen
1 Controleer of het frontpaneel van de binnenunit verwijderd
werd. Zie
"7.2.3 De binnenunit openen" op
2 Duw het deksel van de gebruikersinterface in de scharnieren.
de
3 Monteer het frontpaneel op de binnenunit.
7.11.2
De binnenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Plaats de bovenplaat terug.
3 Plaats het frontpaneel terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u
het aanhaalkoppel 4,1 N•m NIET overtreft.
8
Configuratie
8.1
Overzicht: Configuratie
Dit hoofdstuk beschrijft wat u moet doen en kennen om het systeem
na installatie ervan te configureren.
Waarom
Indien u het systeem NIET correct configureert, kan het zijn dat het
NIET als verwacht werkt. De configuratie heeft invloed op de
volgende zaken:
▪ De berekeningen van de software
▪ Wat u op de gebruikersinterface kunt zien en doen
Hoe
U kunt het systeem op twee verschillende configureren.
Manier
Via de
gebruikersinterface
configureren
8 Configuratie
pagina 30.
Beschrijving
Eerste maal – Snelle wizard. Wanneer u de
gebruikersinterface (via de binnenunit) voor
de eerste maal AAN-zet, start een snelle
wizard om u te helpen het systeem te
configureren.
Nadien. Indien nodig kunt u later nog zaken
van de configuratie wijzigen.
Uitgebreide handleiding voor de installateur
49
