Opstelling
Bedieningshandleiding 967 - 03.0 - 06/2018
7.4
Werktafelblad
Controleren of het werktafelblad voldoende draagvermogen en
stabiliteit heeft. Als u het werktafelblad zelf opstelt, dient u het
schema uit de Bijlage ( P. 127) als voorbeeld voor de
afmetingen te gebruiken.
7.4.1
Werktafelblad opstellen

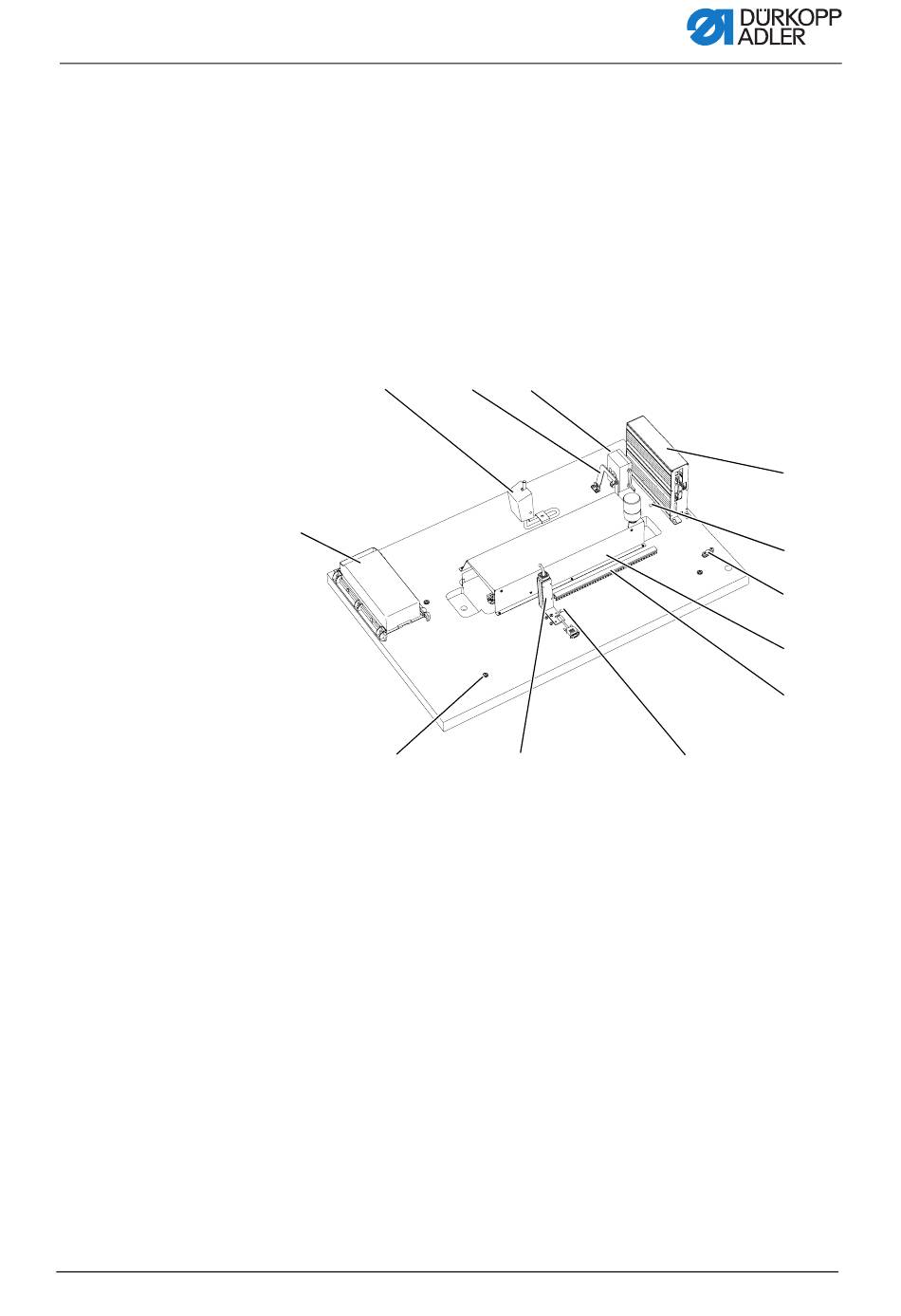

Afb. 46: Werktafelblad opstellen (1), machines met een standaardarm
③
④
⑤
(1) - Transformator van het
naailampje
(2) - Kantelsteun
(3) - Knieschakelaar
(4) - Lade
(5) - Boorgat voor het onderstel
(6) - Sensor gewenste waarde
②
①
⑥
(7) - Kabelklem
(8) - Kabelgoot
(9) - Oliereservoir
(10) - Ontlastingsklem
(11) - Besturing DAC
⑪
⑦
⑩
⑨
⑧
⑦
89
