Opstelling
Bedieningshandleiding 967 - 03.0 - 06/2018
4.
Bevestig losse kabels met kabelklemmen (7) aan het
werktafelblad.
5.
Boorgaten voor het onderstel (5) volgens de tekening boren.
7.4.2
Werktafelblad monteren

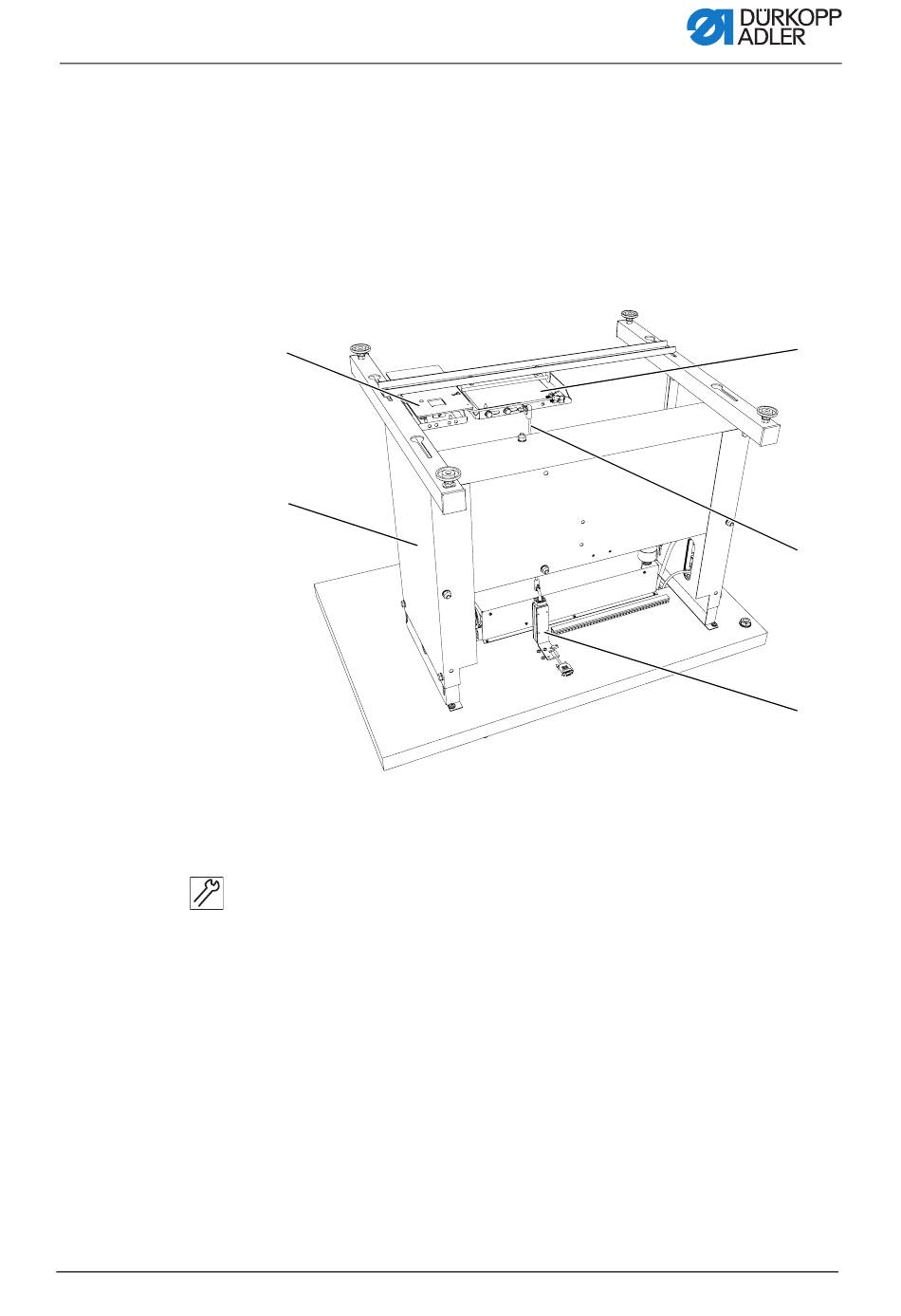

Afb. 48: Werktafelblad monteren
①
②
(1) - Voettaster
(2) - Onderstel
(3) - Sensor gewenste waarde
Zo monteert u het werktafelblad:
1.
Het onderstel (2) zoals boven afgebeeld op het werktafelblad
plaatsen.
2.
Het onderstel (2) in de voorgeboorde gaten vastschroeven.
3.
Voettaster (1) zo dicht mogelijk vastschroeven bij de uitschuif-
bare linkerpoten van de dwarssteun van het onderstel.
4.
Het aansluitpunt aan het einde van de trekstang (4) op de
ronde staaf van de sensor gewenste waarde (3) en het
pedaal (5) drukken.
5.
Pedaal (5) vastschroeven.
(4) - Trekstang
(5) - Pedaal
⑤
④
③
91
