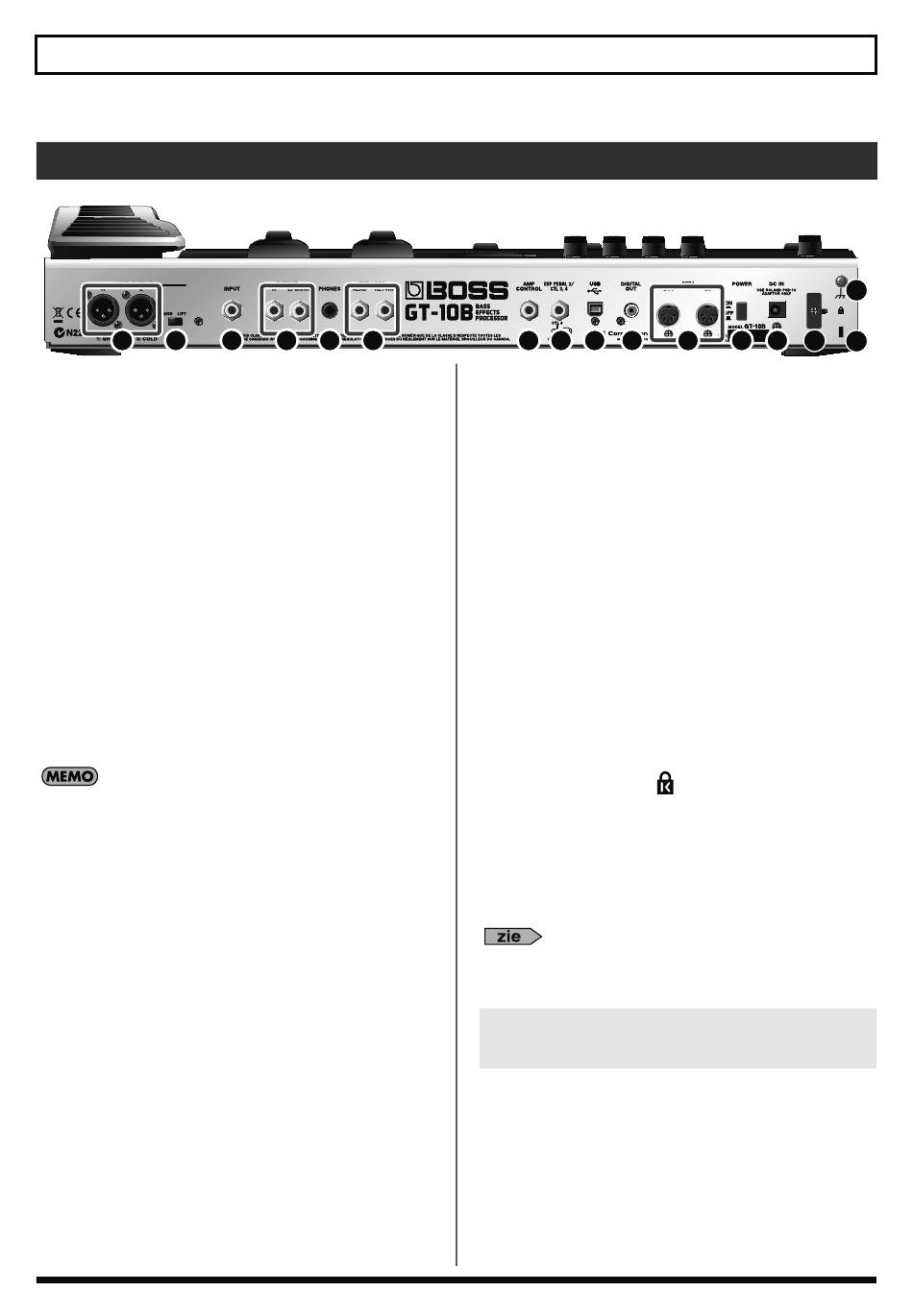

Achterpaneel
1
2
1. SUB OUTPUT jacks L, R
Deze gebalanceerde output jacks hebben XLR
aansluitingen.
2. GND LIFT schakelaar
U kunt de pin nr. 1 van de SUB OUTPUT jack van de
aarde van de GT-10B loskoppelen.
Schakel dit naar LIFT indien een aardelus of dergelijk
probleem een zoemtoon of gebrom veroorzaakt.
Normaalgesproken staat dit op GND ingesteld.
3. INPUT jack
De basgitaar wordt hierop aangesloten.
4. OUTPUT jacks L/MONO, R
Sluit deze op een versterker, mengpaneel of dergelijk
apparaat aan.
5. PHONES jack
Sluit hier een koptelefoon aan.
Wanneer er een koptelefoon op de PHONES jack is aangesloten, worden
aanpassingen van de klanken hier ook toegepast om deze te kunnen
afluisteren.
6. EXT Loop SEND RETURN jacks
Sluit deze aan op externe effectenprocessor of versterker.
7. AMP CONTROL jack
Wanneer u de AMP CONTROL functie gebruikt (pag.
132), sluit deze dan aan op de jack die u gebruikt voor
het schakelen tussen basversterker kanalen.
8. EXP PEDAL 2/CTL 3, 4 jack
Sluit een optioneel verkrijgbaar expressiepedaal (zoals
de Roland EV-5) of voetschakelaar (zoals de BOSS FS-6)
hierop aan (pag. 22).
9. USB aansluiting
Gebruik een USB kabel om op deze aansluiting een
computer aan te sluiten en uitwisseling van data tussen
de GT-10B en de computer mogelijk te maken (pag. 94).
10. DIGITAL OUT jack
Uitgang voor digitale audiosignalen (pag. 68).
3
4
5
6
7
8
9
10
11. MIDI IN/OUT aansluitingen
Sluit op deze aansluitingen een extern MIDI apparaat
aan om MIDI boodschappen te verzenden en ontvangen
(pag. 83).
12. POWER schakelaar
Schakelt de spanning in en uit.
13. DC IN (AC Adapter) jack
Sluit de bijgeleverde adapter hierop aan.
* Gebruik geen andere adapter dan degene die bij de GT-10B
meegeleverd is om schade aan de GT-10B te voorkomen.
14. Kabelhaak
Sla de adapterkabel hier omheen, zodat de adapter
stekker er niet uitgetrokken wordt (pag. 22).
* Wanneer de adapterkabel eruit getrokken wordt, terwijl de GT-
10B in gebruik is, kunnen belangrijke data onbruikbaar
worden.
15. Veiligheidsopening (
Sluit hier een in de handel verkrijgbare anti-diefstalkabel
op aan.
http://www.kensington.com/
16. Aardeklem
Sluit de aardekabel hierop aan.
Lees voordat u de aardeklem gebruikt eerst de aangegeven paragrafen:
Notes onder 'Apparatuur aansluiten' (pag. 23).
Inhoud van de verpakking
controleren
Bij de GT-10B worden de volgende zaken meegeleverd.
Controleer na het openen van de verpakking alle onderdelen.
Indien er onderdelen missen, neem dan contact op met de
leverancier bij wie u dit product heeft gekocht:
• GT-10B
• Adapter (Roland PSB-1U)
• Gebruikershandleiding (dit document)
• Roland Service (Informatieblad)
Namen en functies
