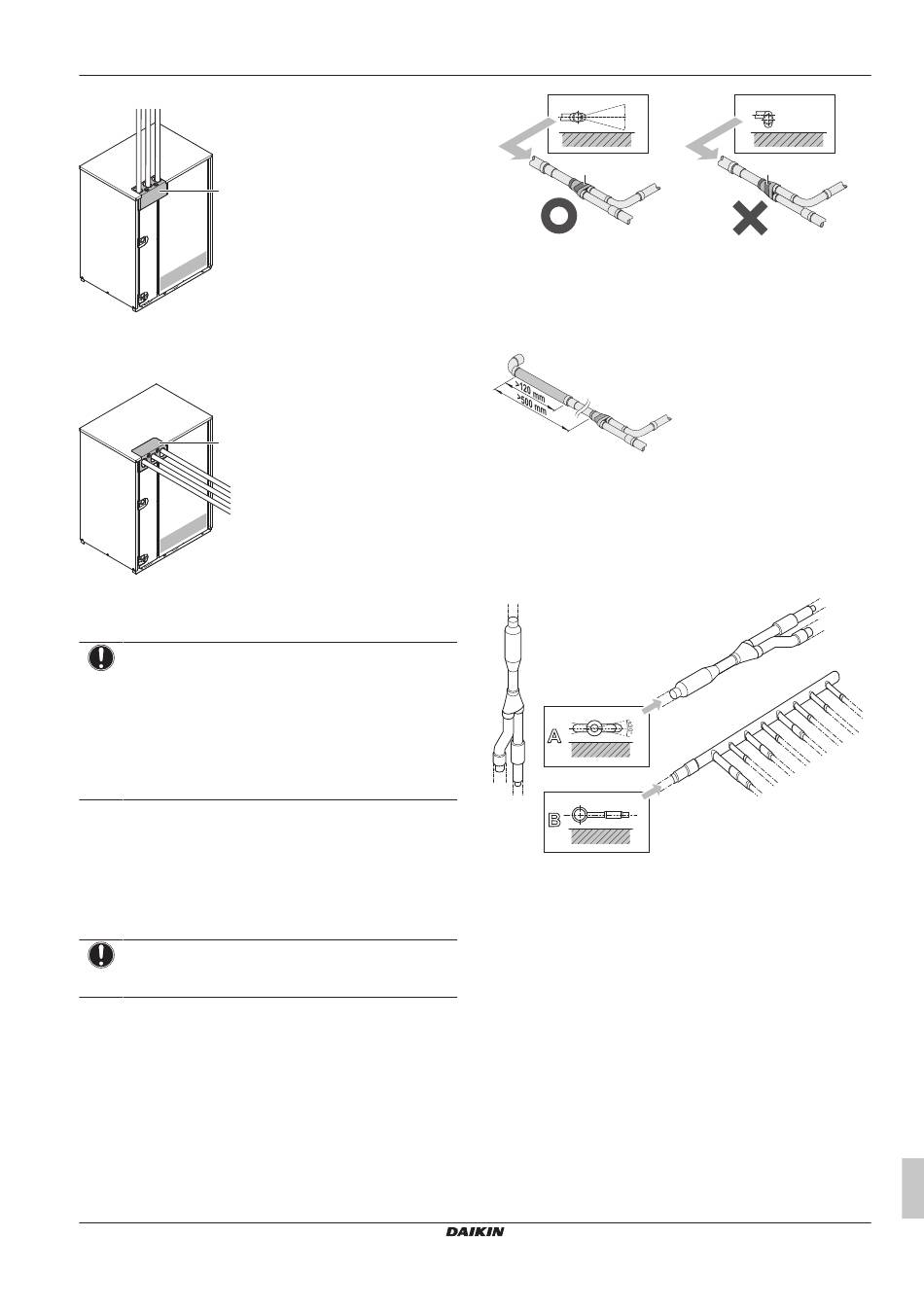

Bij aansluiting aan de bovenkant
a
Bij aansluiting aan de voorkant
Verwijder en verander de positie van de leidingserviceplaat (a) zoals
hieronder afgebeeld.
a
14.3.2
Koelmiddelleiding op buitenunit
aansluiten
OPMERKING
▪ Gebruik de als accessoire bijgeleverde leidingen bij het
uitvoeren van lokale leidingwerken.
▪ Let er ook op dat de lokale leidingen geen andere
leidingen of bodem- of zijpaneel raken. Vooral voor de
aansluiting aan de onderkant en de zijkant moet de
leiding
met
gepast
beschermd, om te voorkomen dat ze in contact komt
met de behuizing.
Sluit de afsluiters aan op de lokale leidingen met de bij de unit
geleverde accessoireleidingen.
De aansluitingen op de aftakkits zijn voor rekening van de
installateur (lokale leiding).
14.3.3
Installatie van de leidingset voor meerdere
aansluitingen
OPMERKING
Een verkeerde installatie kan een slechte werking van de
buitenunit veroorzaken.
▪ Installeer
de
verbindingen
waarschuwingslabel (a) op de verbinding bovenaan.
▪ De verbinding mag niet meer dan 7,5° hellen (zie zicht A).
▪ Installeer de verbinding niet verticaal (zie zicht B).
RWEYQ8~14T9Y1B
Watergekoelde VRV IV-systeem airconditioner
4P452190-1D – 2020.10
isolatiemateriaal
worden
horizontaal
met
het
14 Installatie van de leidingen
7.5°
A
7.5°
a
a
Waarschuwingslabel
X
Niet toegelaten
O
Toegelaten
▪ De totale lengte van de op de verbinding aangesloten leiding moet
meer dan 500 mm volledig recht zijn. Een recht deel van meer
dan 500 mm is alleen mogelijk als u een rechte lokale leiding van
meer dan 120 mm aansluit.
14.3.4
Koelmiddelaftakset aansluiten
Raadpleeg de bij de set geleverde montagehandleiding voor de
installatie van de koelmiddelaftakset.
▪ Monteer de refnet-verbinding zodat ze horizontaal of verticaal
aftakt.
▪ Monteer de refnet-verdeler zodat hij horizontaal aftakt.
b
a
A
a
B
a
Horizontaal oppervlak
b
Refnet-verbinding verticaal gemonteerd
c
Refnet-verbinding horizontaal gemonteerd
14.3.5
Bescherming tegen verontreiniging
Dicht de inlaatopeningen van de leidingen en bedrading af met
afdichtingsmateriaal (lokaal te voorzien); anders daalt de capaciteit
van de unit en kunnen kleine dieren in de machine binnendringen.
14.3.6
Gebruik van de afsluiter en servicepoort
Omgaan met de afsluiter
Houd rekening met de volgende richtlijnen:
▪ Houd de juiste afsluiters open tijdens de werking. Bij een
warmtepompsysteem blijft de afsluiter van de aanzuiggasleiding in
de gesloten stand.
▪ De gas- en vloeistofafsluiter zijn in de fabriek gesloten.
▪ Oefen GEEN overmatige kracht uit op de afsluiter. Anders kan de
afsluiter afbreken.
Montagehandleiding en gebruiksaanwijzing
B
a
c
23
