Inhoudsopgave
4
De vergrendeling van de
vloerplaat monteren
Modellen uit 2008 en later
Benodigde onderdelen voor deze stap:
1
Vergrendeling
1
Pal van vloerplaat
2
Slotbout (¼" x ¾")
2
Borgmoer (1/4 inch)
Procedure
1.
Til de bodemplaat op
1. Gat in de vloerplaat
2. Slot
2.
Monteer de pal van de vloerplaat op het frame
(Figuur
6); gebruik 2 slotbouten (¼" x ¾") en 2
borgmoeren (¼").
3.
Verwijder de 2 borgmoeren van de vergrendeling.
4.
Steek de vergrendeling in het gat in de
vloerplaat; richt de pal naar links.
5.
Monteer de borgmoeren op de onderkant van
de vergrendeling om deze te borgen.
(Figuur
6).

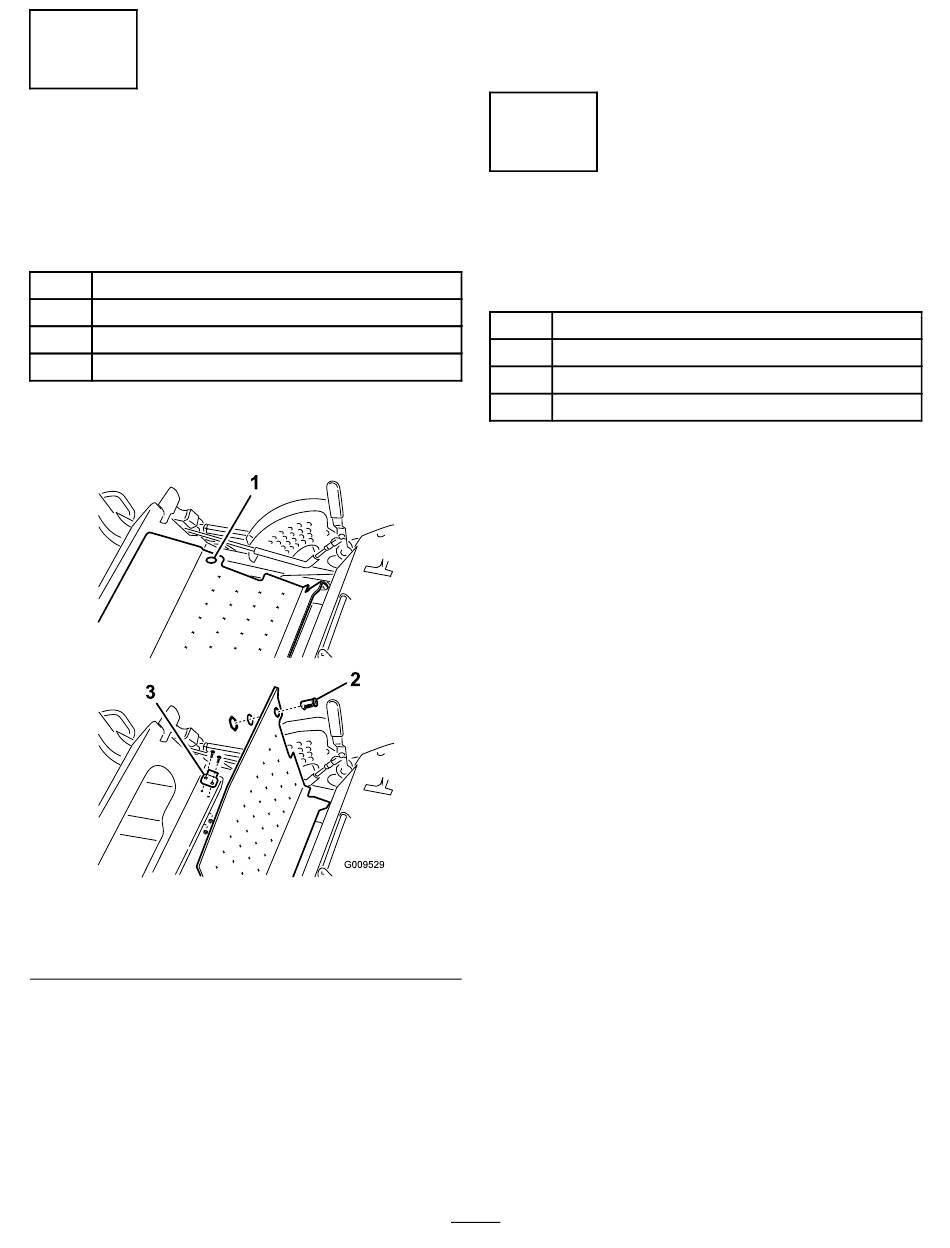

Figuur 6
3. Pal van vloerplaat
Opmerking:
uitgerust met inkepingen die u kunt gebruiken
voor de afstelling.
5
De handgreep van de
motorkap monteren
Benodigde onderdelen voor deze stap:
1
Handgreep van motorkap
2
Bout (¼" x 1⅛")
2
Ring (5/16")
1
Klem
Procedure
1.
Zoek de motorkapdraagrail links aan de
binnenzijde van de motorkap.
2.
Meet langs de rail vanaf de rand van de steun
3,8 cm naar boven; zie
3.
Breng hier de klem aan rond de rail.
4.
Gebruik de klem als sjabloon om een gat met
een diameter van 8 mm te markeren en te boren.
5.
Monteer een ring (5/16") en een bout (¼" x 1⅛")
door de klem en het boorgat in de motorkap en
de handgreep van de motorkap.
6.
Terwijl de handgreep van de motorkap ongeveer
in de positie in
tweede boorgat.
Opmerking:
ongeveer 12,2 cm van het eerste.
7.
Zwaai de handgreep van de motorkap uit positie
g009529
en boor een gat met een diameter van 5/16"op
de plaats van de markering.
8.
Breng een ring aan op de andere bout (¼" x 1⅛")
en door de motorkap.
9.
Bevestig de handgreep aan de motorkap;
gebruik hierbij de andere ring (5/16") en bout
(¼" x 1⅛") zoals afgebeeld in
Opmerking:
7
De montagegaten in de pal zijn
Figuur
7.
Figuur 7
staat, markeert u het
Het tweede gat bevindt zich
Figuur
Draai de bouten vast.
7.
