11 Mechanische montage

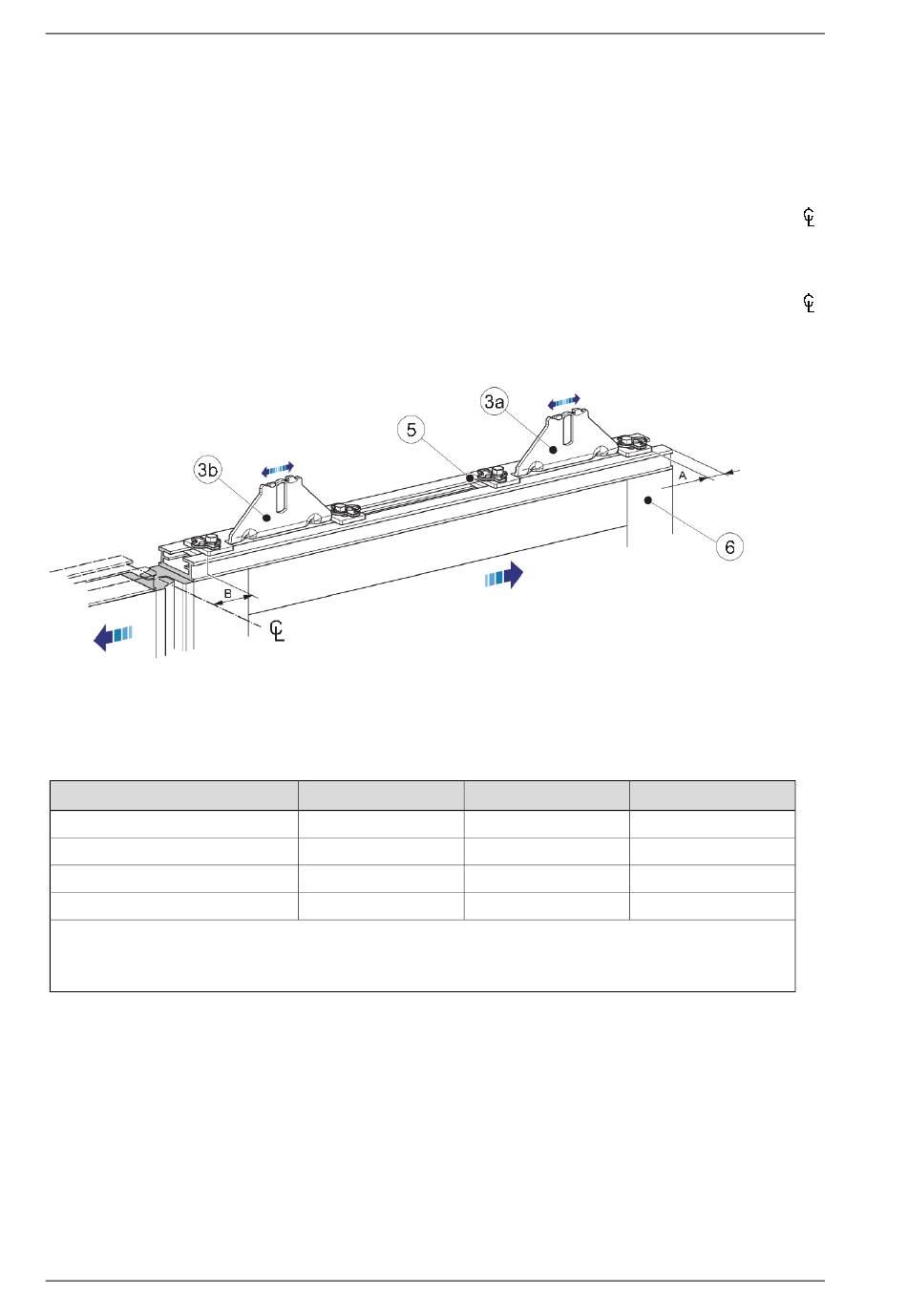

b Bevestig de deurhouder (3a) op afstand A vanaf de achterrand van de deurvleugel (6), zie on-
derstaande afbeelding.
Let op: Bij montage van een slot is afstand B vereist. Zie voor meer informatie over het monteren
van een slot
c
Dubbele deur:
Bevestig de deurhouder (3b) op de snelle deur, op afstand B vanaf de geschatte middellijn
tussen de deuren.
Enkele deur:
Bevestig de deurhouder (3b) op de snelle deur, op afstand B vanaf de geschatte middellijn
tussen de deurvleugel (6) en het eindprofiel.
Let op: Zorg ervoor dat de deurhouders (3) volledig op één lijn staan met de deurdrager (5).
LD, LDP, LDB
Normale wielhouder
Normale wielhouder
Korte wielhouder
Korte wielhouder
*Bx2 tussen de deurhouders op een dubbele deur.
CL is de geschatten middenlijn tussen de deuren of de deur en de deurpost.
**Max. afstand = de speelruimte van de deurvleugel bij een afgesloten deur.
34
Het slot monteren op pagina
A (mm)
31
31
11
11
Versie 2019-11-08
125.
3
Deurhouder
5
Deurdrager
6
Deurvleugel
B* (mm)
66
73
46
53
Max afstand** (mm)
9
2
9
2
1016249-EMnl-NL-6.0
