11.13
Montage van Entrematic Group vloergeleiding (framedeuren van anderen)
De vloergeleiding kan horizontaal ongeveer 4 mm worden versteld nadat het geheel is gemonteerd,
waarbij gebruik wordt gemaakt van de excentrische moer onder het kunststof blok.
Let op: Zorg ervoor, om een volledige afstelling te garanderen (± 4 mm), dat het kunststof blok
zich in het midden bevindt voordat de vloergeleiding wordt gemonteerd.
Installatie
a Dubbele deuren
Duw de snel bewegende buitenste deuren samen en schuif ze zover totdat hun ontmoetingspunt
uitgelijnd staat met het midden van de vrije openingsbreedte.
Enkele schuifdeuren
Schuif de snel bewegende buitenste deurvleugel naar de gesloten stand.
Snel bewegende buitenste deurvleugel
De deurgeleiders worden bevestigd op de onderzijde van de deurvleugel. De deurvleugel kan
horizontaal 1,5 mm naar beide zijden worden verplaatst door de excentrische pen (4) 180° te
draaien. Als verticaal moet worden afgesteld, draai de pen dan volledig rond.
Draai de vergrendelingsschroef (5) na afstelling van de deurvleugel stevig vast om de instelling
veilig te stellen.
Langzaam bewegende binnenste deurvleugel
De vloergeleiding kan in de diepte ongeveer 4 mm worden versteld nadat het geheel is gemon-
teerd, waarbij gebruik wordt gemaakt van de excentrische moer onder het kunststof blok (1).
Zorg ervoor, om een volledige afstelling te garanderen (± 4 mm), dat het kunststof blok (1) zich
in het midden bevindt voordat de vloergeleiding wordt gemonteerd.

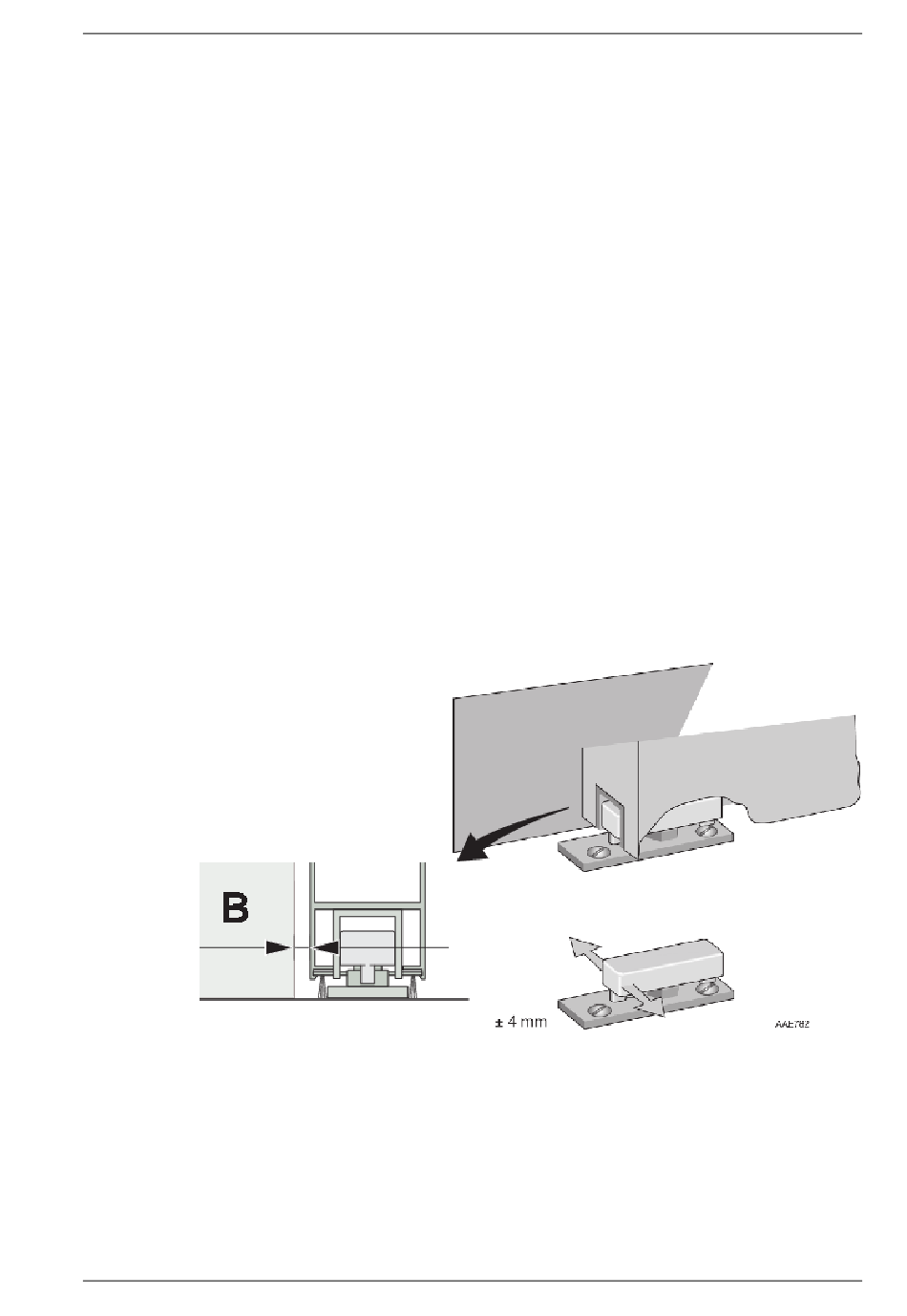

b Monteer de vloergeleiding zodanig dat het kunststof blok zich in een rechte lijn bevindt ten
opzichte van de achterrand van de deurvleugel als deze gesloten is, zoals getoond in de onder-
staande afbeelding, en in de diepte (punt B) volgens de instructies van de deurfabrikant.
c Teken de positie af voor de vloergeleiding.
d Duw de deurvleugel naar de zijkant om ruimte vrij te maken.
1016249-EMnl-NL-6.0
Versie 2019-11-08
11 Mechanische montage
43
