12 Elektrische installatie
12.5

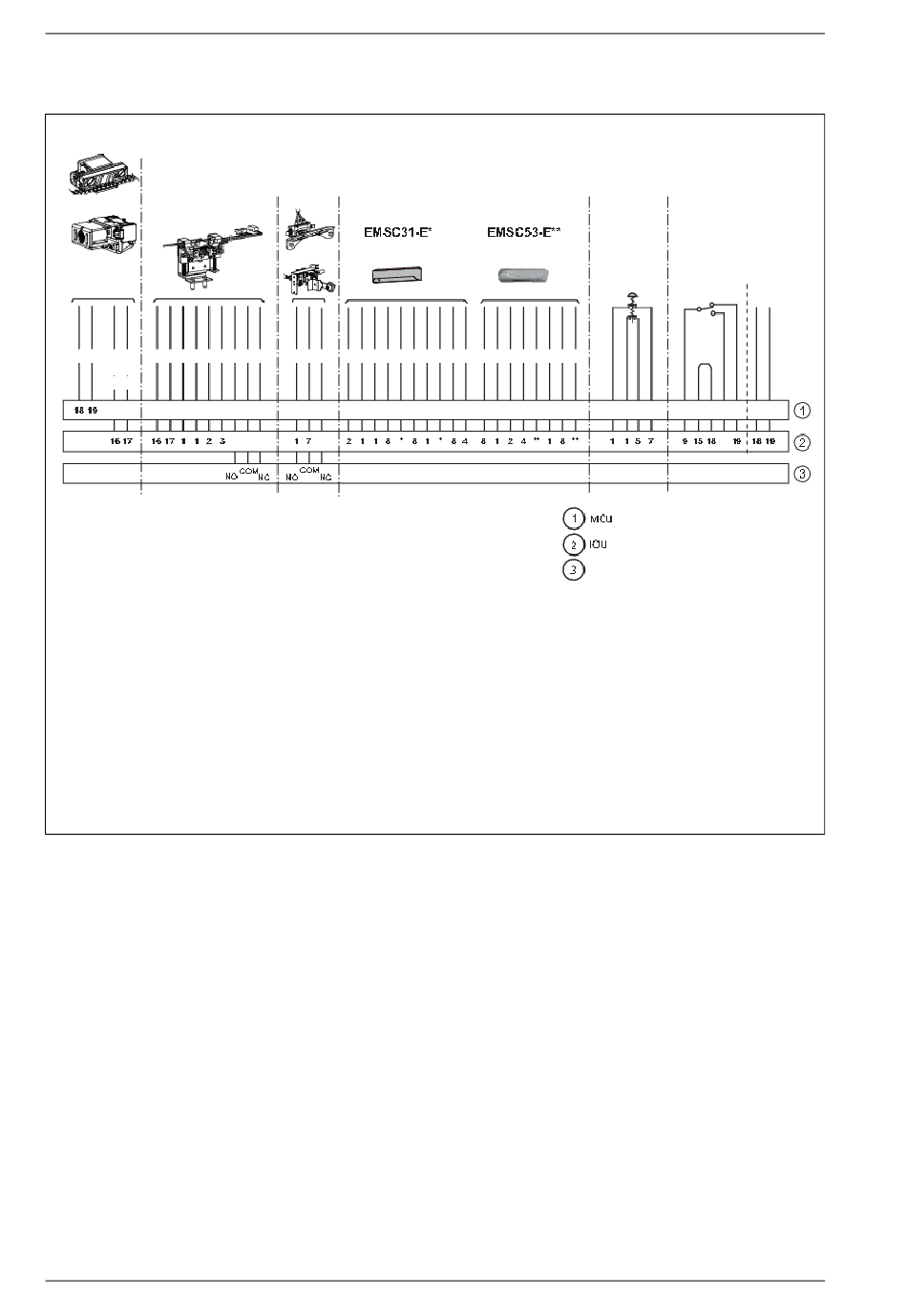

Aansluiten van toebehoren
Slot
Slot
Riemslot
LDE
LD
LDP
LDP
J J
F I
E J A B C F N G I
of
J C
A = Bruin
G = Geel
B = Groen
H = Grijs/Roze
C = Wit
I = Grijs
D = Roze
J = Zwart
E = Rood
M = Rood/Blauw
F = Blauw
N = Paars
*) EMSC31-E Aanwezigheidsimpuls moet worden ingesteld op NC.
Sensor 1 Roze aansluiten op sensor 2 Zwart.
Sensor 1 Zwart aansluiten op MCU-13.
Sensor 2 Roze aansluiten op MCU-9.
De MCU-configuratieparameters moeten worden ingesteld op 91 = 3 en 93 = 3.
**) EMSC53-E Aanwezigheidsimpuls moet worden ingesteld op NC.
Sensor 1 Roze aansluiten op sensor 2 Blauw.
Sensor 1 Blauw aansluiten op MCU-13.
Sensor 2 Roze aansluiten op MCU-9.
De MCU-configuratieparameters moeten worden ingesteld op 91 = 3 en 93 = 3.
72
LSK
Bewaking tweede binnenimpuls
Herhaald
sluiten bij
brand
Nieuwe ver-
sie
Oude versie
A F J
B A G C D E F J H M
Versie 2019-11-08
Noodopen-
ing
(brandweeropen-
ing)
[niet ver-
grendelende
knop]
B A C G D I E F
Werking
Brandimpuls
Brandalarm
Spanningsuitgang
Brandalarm
Relaisuitvoer
12-24 VDC
