11 Mechanische montage
11.22
De deuraanslag plaatsen
a Duw de deuren met de hand tot de gewenste opening.
b Voor automatische deursystemen van EM kan de deur volledig geopend zijn.
Voor enkele deuren wordt het risico op ingeklemde vingers beperkt door de deurstijl te gebruiken
als eindstop in gesloten positie. Tussen de achterrand van de deurvleugel en het vaste zijlicht
wordt labyrintafdichting aangebracht om inklemmen van vingers te voorkomen.
Zie
Alternatieve montage van deursysteem (van anderen dan EM PS)
vereiste afmetingen.

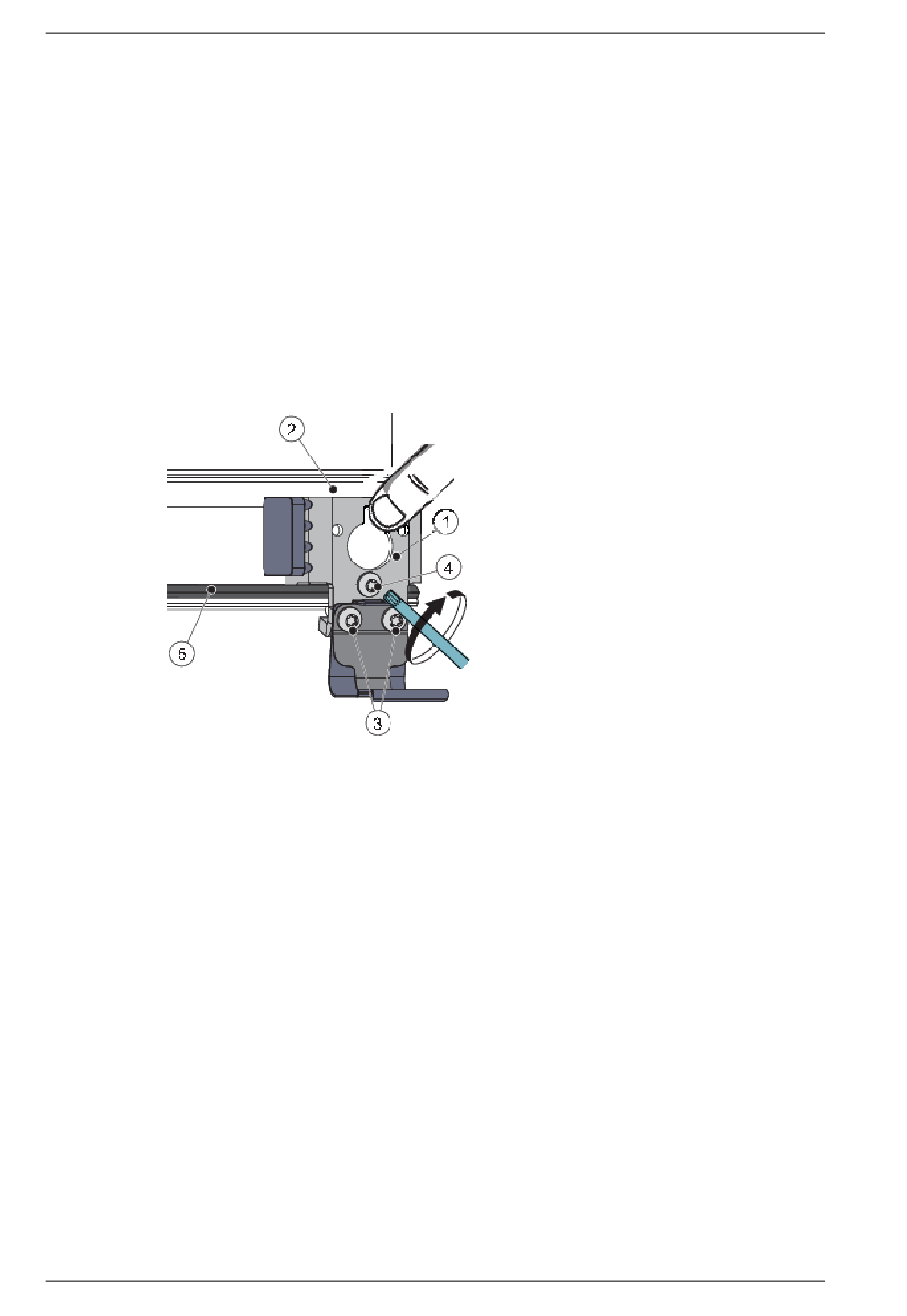

c Draai de deuraanslagen (1) los, schuif ze tegen de wielhouders en houd de deur in de eindpositie
tegen de looprail (2). Draai vervolgens de schroeven (3) stevig vast.
d Draai de schroef (4) vast op één van de deuraanslagen (1) om de kunststof rail (5) vast te zetten.
Als er een schroef (4) in de andere deuraanslag zit, moet u deze verwijderen.
e Controleer of de vereiste opening en vingerbescherming tot stand zijn gebracht, zie pagina 23.
58
Versie 2019-11-08
op pagina
23
voor de
1
Deuraanslag
2
Balk
3
Bevestigingsschroef
deurstop
4
Schroef (om de kunst-
stof rail vast te zetten)
5
Kunststof rail
1016249-EMnl-NL-6.0
