Knoppen op toestel
Hiermee schakelt u het toestel in en weer uit als deze knop wordt vastgehouden.
Hiermee opent u een menu met snelkoppelingen waar u kort op kunt drukken om naar de
schermverlichting, kleurmodus en sonartransmissie te gaan.
Hiermee bladert u door de helderheidsniveaus als u meerdere malen op deze knop drukt.
Hiermee kunt u op een kaart of weergave uitzoomen.
Hiermee kunt u op een kaart of weergave inzoomen.
Hiermee kunt u scrollen, opties markeren en de cursor verplaatsen.
SELECT
Hiermee kunt u aangeven dat het bericht is gelezen en opties selecteren.
BACK
Hiermee keert u terug naar het vorige scherm.
MARK
Hiermee kunt u de huidige locatie als waypoint opslaan.
Hiermee keert u terug naar het startscherm.
HOME
Hiermee maakt u een schermafdruk als deze knop wordt vastgehouden.
Hiermee kunt u indien van toepassing een menu met opties openen voor de pagina.
MENU
Hiermee kunt u indien van toepassing een menu sluiten.
Hiermee maakt u een schermafdruk als deze knop wordt vastgehouden.

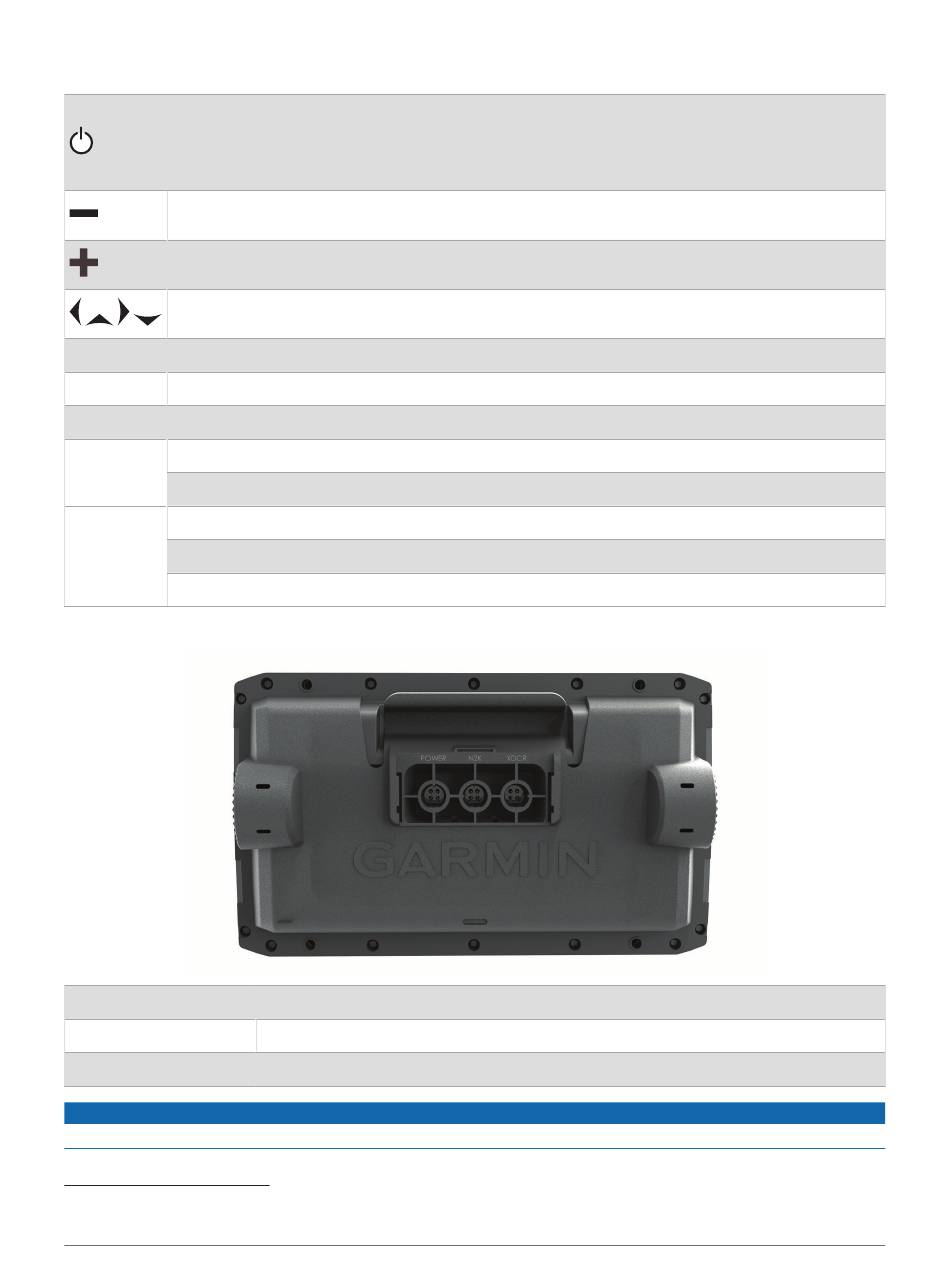

ECHOMAP Plus 60 connectorweergave
POWER
N2K
XDCR
Bedek ongebruikte aansluitingen met de weerkapjes om te voorkomen dat de metalen contactpunten roesten.
1
Als u geen NMEA
0183-toestellen of een andere kaartplotter aansluit om gegevens te delen, kunt u de blauwe en bruine draden negeren.
®
4
Voeding en gegevens delen
NMEA 2000
®
netwerk
4-pins transducer
1
