Montagehandleiding ECblue
5.6.5

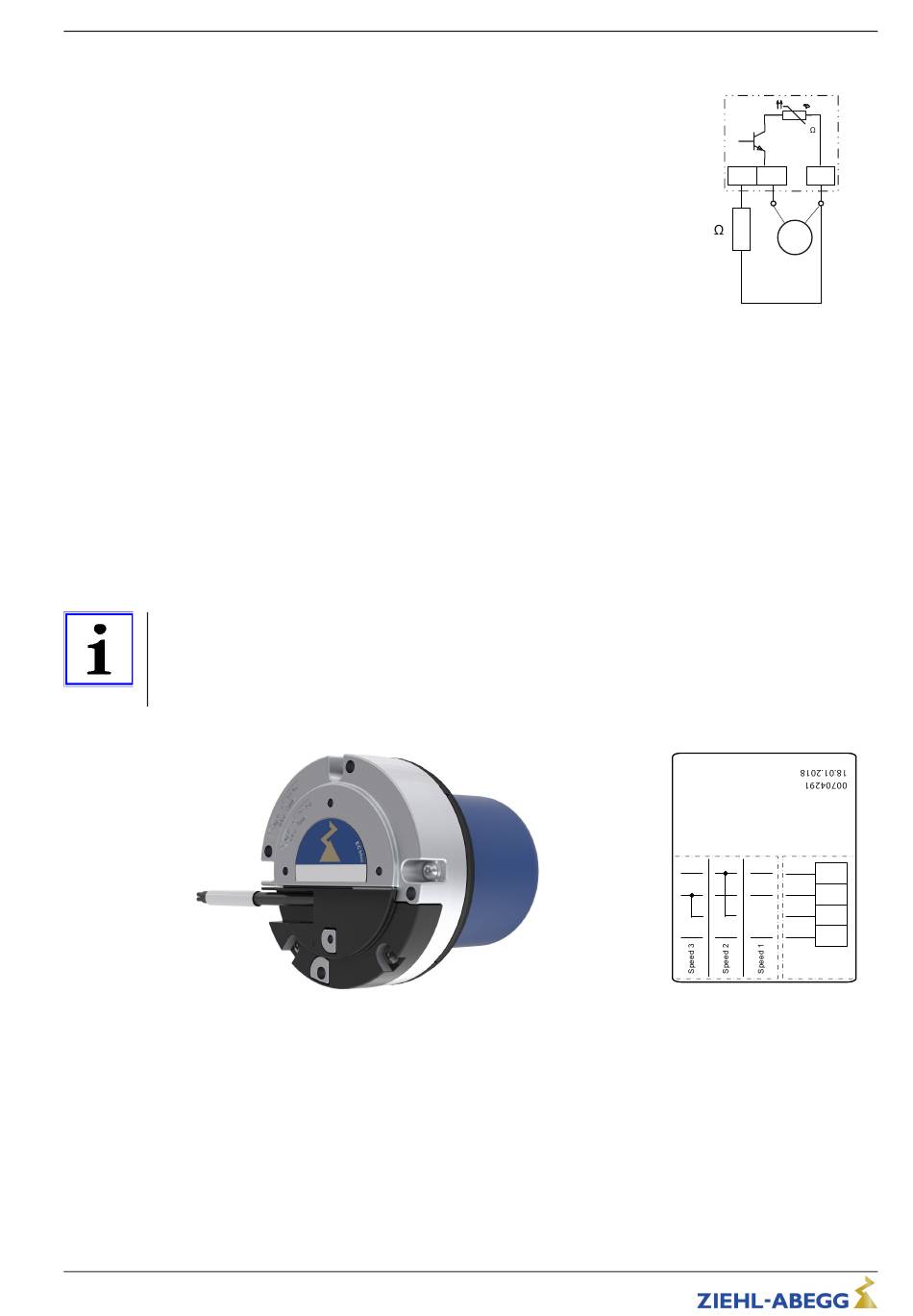

Tacho-uitgang "A1"

Via de Open-Collector uitgang "A1" kan het actuele motortoerental worden uitgeg-
even (meer informatie over "A1" zien Technische gegevens).
De via een pull-up-weerstand op de uitgang "A1" meetbare frequentie (tastver-
houding 50 : 50) komt overeen met het toerental van de motor.
Voorbeeld: 10 Hz x 60 = 600 rpm
5.6.6

Potentiaal van de stuurspanningsaansluitingen

De aansluitingen van de stuurspanning (< 50 V) hebben betrekking op het gemeenschappelijke GND
potentiaal (uitzondering: relaiscontacten zijn potentiaalvrij). Tussen de aansluitingen van de
stuurspanning en de beschermingsleiding bestaat een potentiaalscheiding. Er moet gegarandeerd
zijn dat de maximale externe spanning op de aansluitingen van de stuurspanning 50 V niet kan
overschrijden (tussen "GND" en beschermingsleiding "PE"). Indien nodig kan een verbinding naar het
equipotentiaal worden gemaakt (brug tussen "GND" und "PE").
5.7

Uitvoering met 3 toerentallen

5.7.1

Aansluitleiding

Informatie
De desbetreffende aansluitingen zijn in de bijlage van deze montagehandleiding vermeld (zien
aansluitschema)!
Het is niet toegestaan de motor te openen. Door het losdraaien van de schroeven vervalt de
garantie!
Uitvoering met aansluitleidingen
L-BAL-F067-NL 2022 Index 006
Art.-nr. 00703087-NL
19/33
Elektrische installatie
200...300
A 1
10 V
GND
Pull Up
5 k
Hz
n = f x 60
06.11.2013
i_ecblue_a1_tacho_oc.eps
Kabelbanderol
Connection
Diagram
BK
L1
BU
N
BN
C
GNYE
PE
