Montagehandleiding ECblue

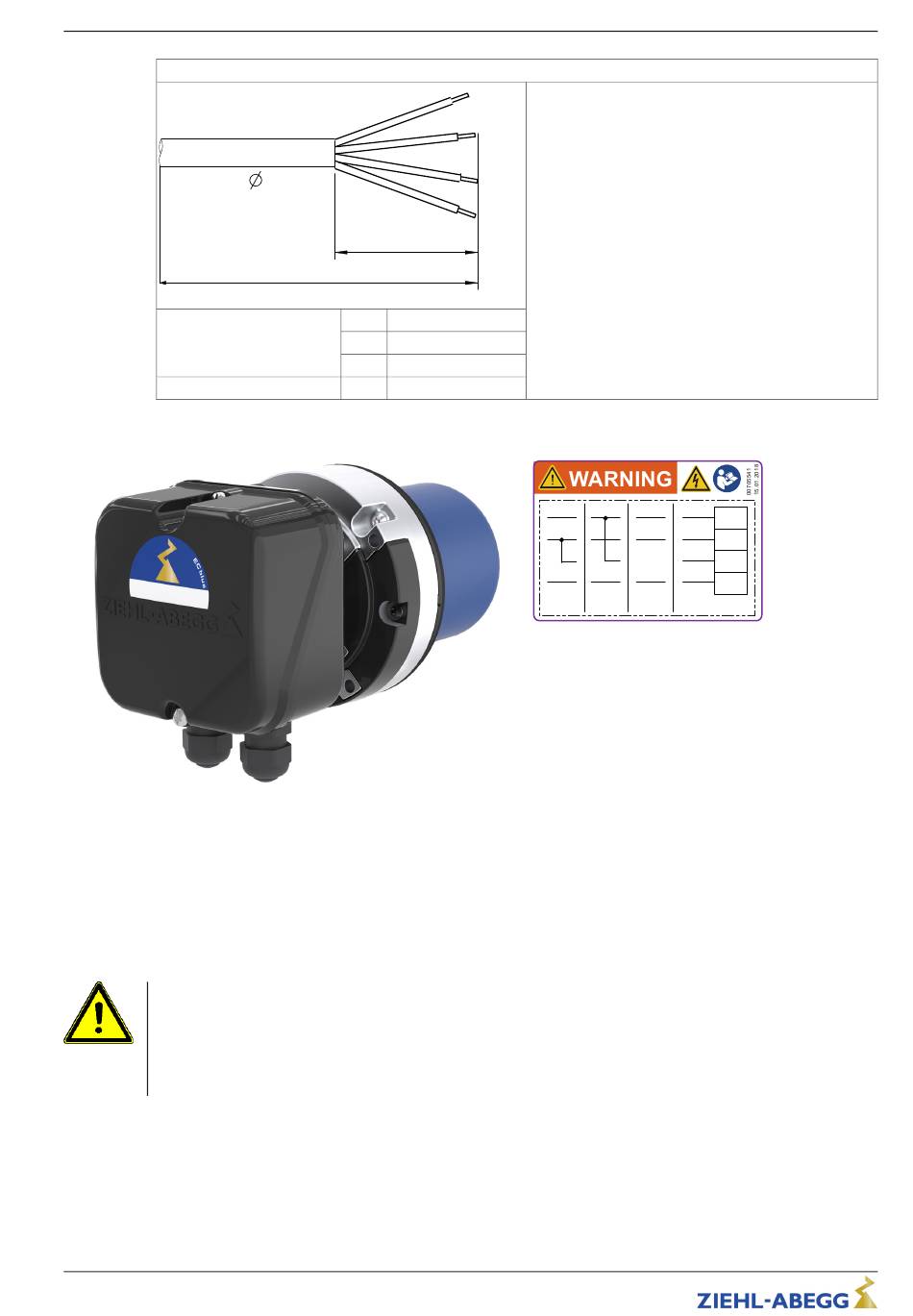

Aansluitleiding
D
Netspanning
Stuuringang toerental
Uitvoering met klemmenkast
2 x Kabelschroefverbindingen M16 met afsluitdop
Ga als volgt te werk:
1. Deksel van de klemmenkast verwijderen.
2. Leidingen vakkundig invoeren, aansluiten en dichtheid van de kabelschroefverbindingen
controleren.
3. Voor de inbedrijfstelling het deksel weer zorgvuldig sluiten (aanhaalmoment van de
dekselschroeven 1,7 Nm).
Opgelet!
•
Gebruik alleen leidingen die een permanente dichtheid in kabelschroefverbindingen verzekeren
(drukvast, stabiel in vorm, centrische, ronde mantel; bijv. door middel van wig vulling)! Leidingen
met vulfleece zijn niet toegestaan omdat hier vocht kan binnentreden door de capillaire werking!
•
Let er absoluut op dat er geen verbinding kan ontstaan tussen de diverse aansluitingen (bijv. door
splitsing of losse aansluitdraden).
L-BAL-F067-NL 2022 Index 006
BK
BU
LS
LM
L1
zwart = BK
N
blauw = BU
PE
groengeel = GNYE
C
bruin = BN
Art.-nr. 00703087-NL
20/33
Aansluitleiding afhankelijk van motorversie
MK055 Versie A (statordiameter 101 mm):
slangleiding 4 x 20 AWG (0,75 mm
LS: Lengte afstripping ca. 60 mm
BN
D: Buitendiameter ca. 6,1 mm
GNYE
MK055 Versie B (statordiameter 89 mm):
slangleiding 4 x 20 AWG (0,75 mm
LS: Lengte afstripping ca. 60 mm
D: Buitendiameter ca. 5,5 mm
LM: Lengte tot de motor afhankelijk van de uitvoering
0,5 m of 1,0 m (meer leidinglengtes op aanvraag).
Aansluitschema
Speed 3
Speed 2
Speed 1
Klemmen met schroefaansluiting
•
Nominaal koppel: 0,8 Nm
•
Afstriplengte: 7 mm +/-0,5 mm
•
Klembereik
– stijf: 0,75...6 mm
– flexibel: 0,75...4 mm
– 18...12 AWG
Elektrische installatie
2
)
2
)
L1
N
C
PE
2
2
