Montagehandleiding ECblue
5.7.2

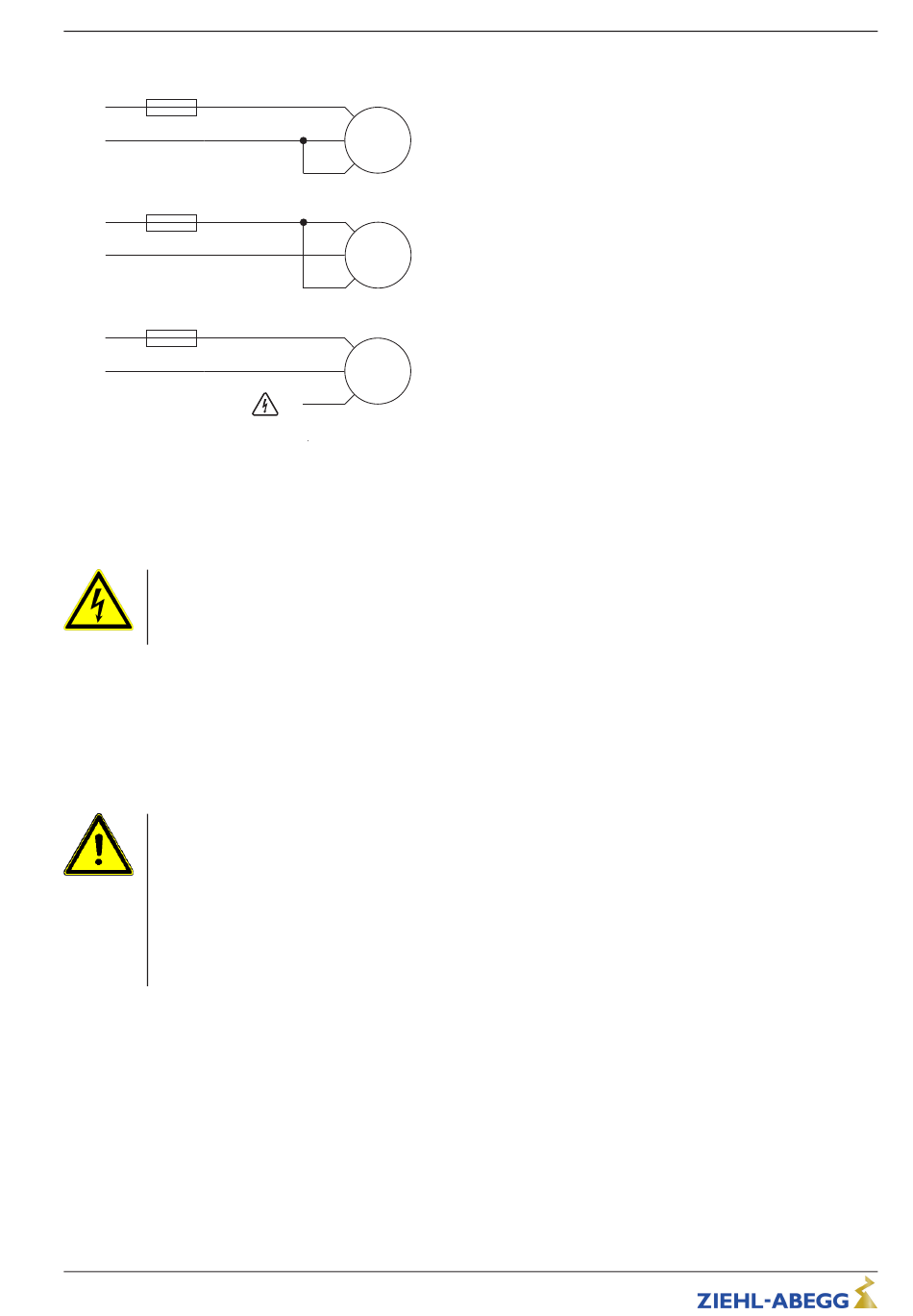

Selectie van de 3 toerentallen
L1
N
L1
N
L1
N
N, L1 Netspanning zie vermogensplaatje
C
Stuuringang toerental
BK zwart
BN bruin
BU blauw
Speed 3, 2, 1 Toerentalstanden, zie vermogensplaatje
Gevaar door elektrische stroom
Op de stuuringang toerental C is een gevaarlijke spanning aanwezig (maximaal netspanning),
wanneer deze niet wordt gebruikt (toerental 1). Daarom moet deze draad voor de isolering aan een
klem worden aangesloten.
6 Inbedrijfstelling
6.1
Voorwaarden voor de inbedrijfstelling
Opgelet!
•
Bij de inbedrijfstelling kunnen zich onverwachte en gevaarlijke situatie voor de gehele installatie op
grond van verkeerde instellingen, defecte componenten of verkeerde elektrische aansluitingen
voordoen. Alle personen en voorwerpen moeten uit het gevarenbereik gehaald worden.
•
Neem de ventilator pas in bedrijf wanneer u alle veiligheidsinstructies (DIN EN 50110, IEC 364)
heeft gecontroleerd, de ventilator zich buiten reikwijdte bevindt (DIN EN ISO 13857) en niemand in
gevaar kan worden gebracht.
•
Met A beoordeeld niveau van het geluidsvermogen groter dan 80 dB(A) mogelijk, zie
productcatalogus.
Vóór de eerste ingebruikneming controleren:
1. De vakkundige installatie en elektrische aansluiting van de ventilator moeten voltooid zijn?
2. Is eventueel restmateriaal van het installeren en voorwerpen die daar niet thuishoren moeten uit
het aansluit- en ventilatorhuis verwijderd?
3. Veiligheidsinrichtingen – indien noodzakelijk - gemonteerd (EN ISO 13857)?
4. Bevindt het ventilatorloopwiel zich buiten de reikwijdte?
5. Zijn de bij de montagepositie behorende condenswateropeningen (voor zover aanwezig)
geopend resp. gesloten?
6. Komen de aansluitgegevens overeen met de gegevens op het typeplaatje?
L-BAL-F067-NL 2022 Index 006
BK
M
BU
1 ~
Speed 3
ECblue
BN
C
BK
M
BU
1 ~
Speed 2
ECblue
BN
C
BK
M
BU
1 ~
Speed 1
ECblue
BN
C
KT00047C
16.01.2018
Art.-nr. 00703087-NL
21/33
N - C gebrugd = toerentalstand 3
L1 - C gebrugd = toerentalstand 2
C niet aangesloten = toerentalstand 1
Inbedrijfstelling
