1. Steunbeugel
(koppelingspedaal)
2. 2 contrastekkers
(koppelingsschakelaar)
3. Steunbeugel (rempedaal)

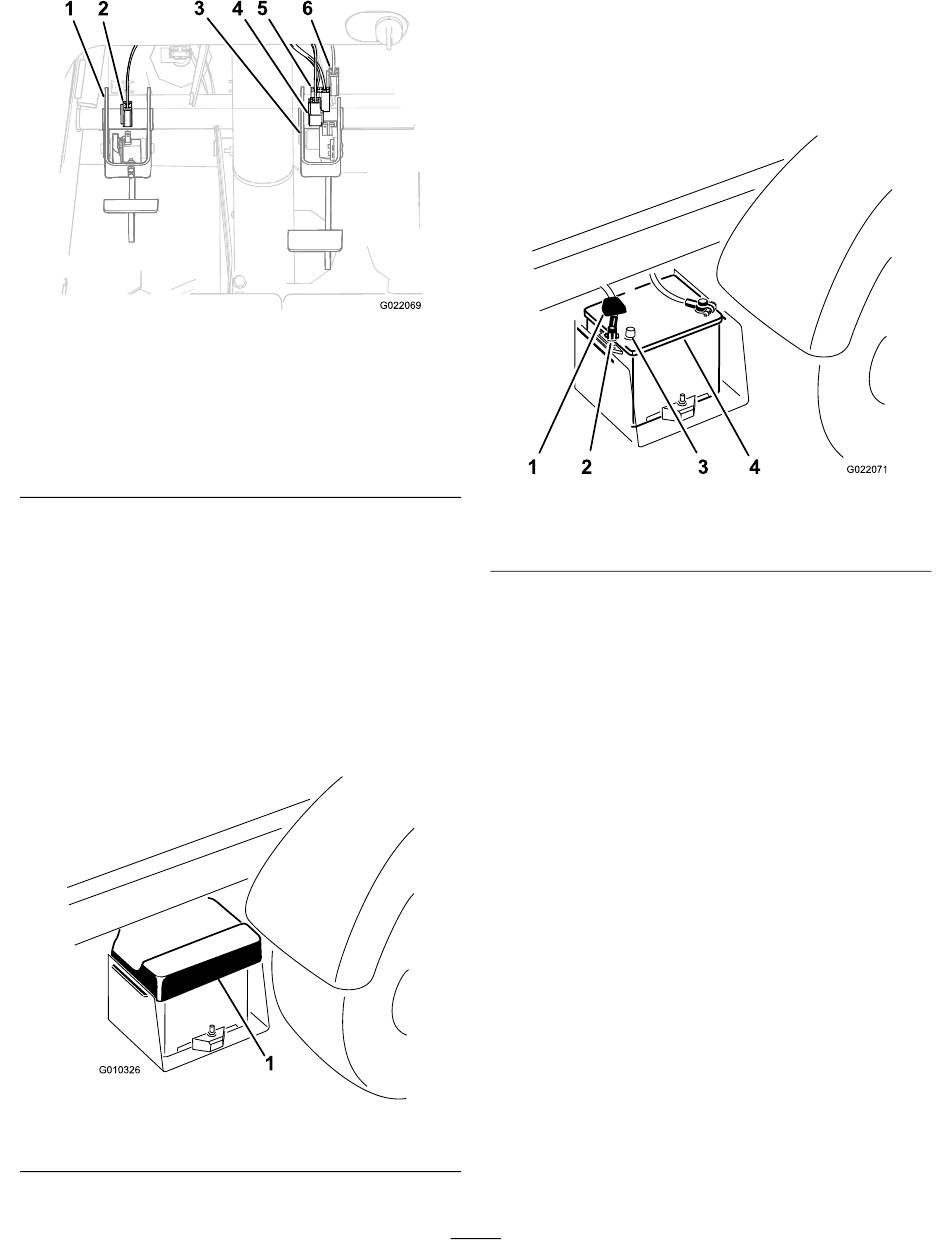

4. Leid de kabelboomaftakking van de schakelaar met de
4 contrastekkers en de stekker met 2 contacten voor de
remschakelaar langs de binnenzijde van de stuurkolom
en over de achterkant van de horizontale steunbuis.
Opmerking: De remstekkers zijn rechthoekig.
De kabelboom aansluiten
1. Koppel de accu als volgt af:
A. Knijp in het accudeksel zodat de lipjes van de
accubasis loskomen (Figuur 10).
1. Accudeksel
Figuur 9
4. Stekker met 2 contacten
(remschakelaar)
5. 4 contrastekkers
(remschakelaar)
6. 2 contrastekkers
(kabelboom van de
machine)
Figuur 10
B. Verwijder het accudeksel van de accubasis (Figuur
10).
C. Neem de pluskabel van de pluspool (Figuur 11).
Opmerking: Zorg dat de klem de accupool niet
raakt.
1
2
1. Klemmenkap
2. Pluspool
2. Sluit de stekker met 2 contacten aan op de
koppelingsschakelaar (Figuur 12).
5
3
4
G022071
Figuur 11
3. Accupool
4. Accu
