Installatie (alleen voor de vakman)
4

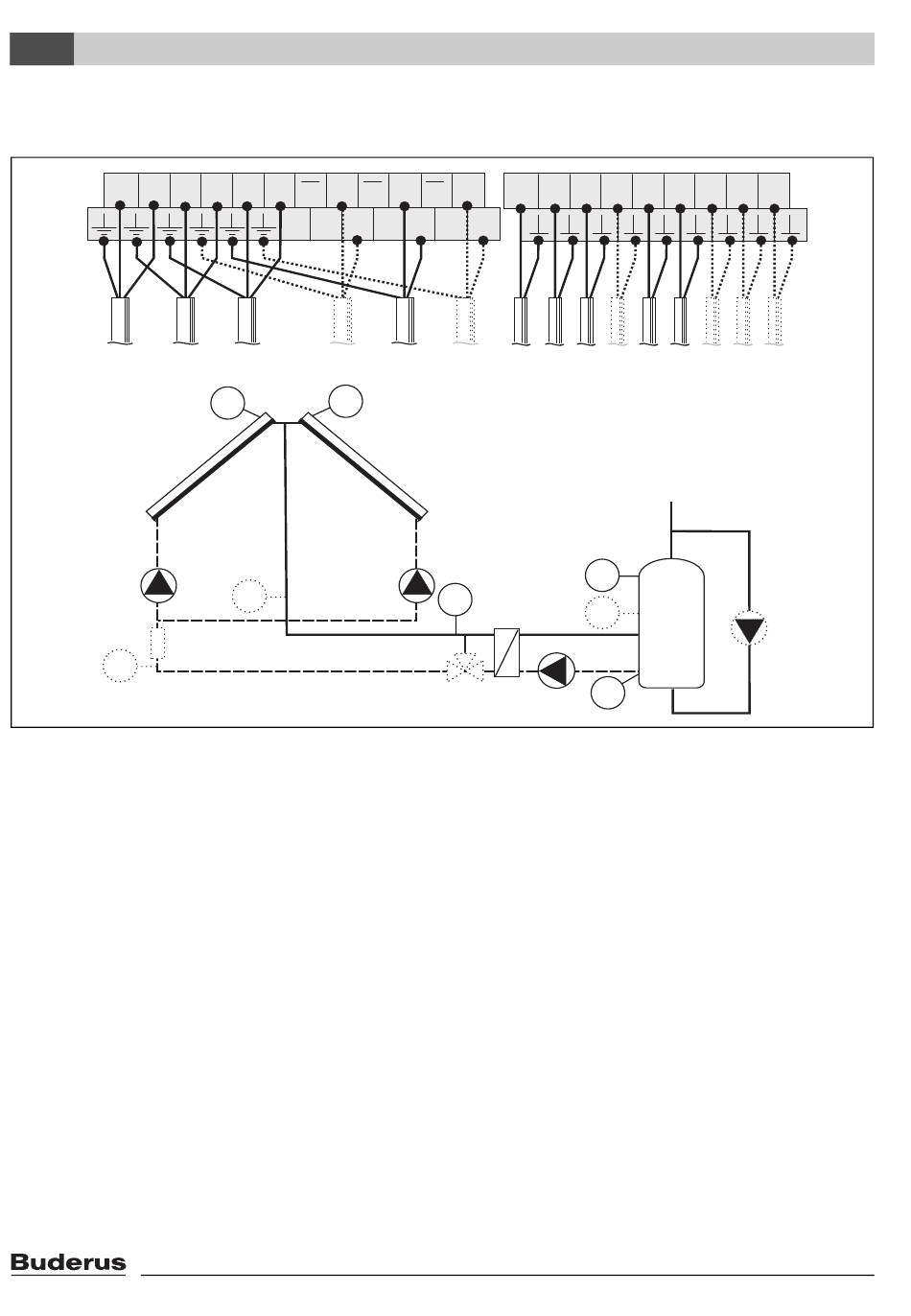

4.4.6 Hydraulisch schema T4 - warmwaterverwarming met zonne-energie met externe
warmtewisselaaren oost/west-regeling
L
N
R1 N1 R2 N2 R3 R3 R4 R4 R5 R5
230V
R1
AC
R1
WMZ
S8
Afb. 12
R1
Pomp van de zonnekring 1
R2
Pomp warmtewisselaar
R3
Pomp dagelijkse opwarming (optie)
R4
Pomp van de zonnekring 2
R5
Klep ijsbeveiliging (optie)
S1
Voeler collectortemperatuur FSK veld 1
S2
Boilertemperatuurvoeler onder
S3
Boilertemperatuurvoeler boven (nodig voor 95 °C-uitschakeling)
S4
Boilertemperatuurvoeler midden (optie)
S5
Voeler collectortemperatuur FSK veld 2
S6
Temperatuurvoeler warmtewisselaar extern
S7
Temperatuurvoeler warmtehoeveelheidsteller WMZ aanvoer (optie)
S8
Temperatuurvoeler warmtehoeveelheidsteller WMZ retour (optie)
WMZ Warmtehoeveelheidsteller (optie)
20
L3 N3 L4 N4 L5 N5
R2
R3
S5
S1
R4
S7
7747006072-07.1 SD
Logamatic SC40 - Wijzigingen op basis van technische verbeteringen voorbehouden!
S1 S2 S3 S4 S5 S6 S7 S8 I9
R4
R5
S1 S2 S3
S6
R5
R2
S4
S5 S6 S7 S8 WMZ
S3
S4
S2
R3
