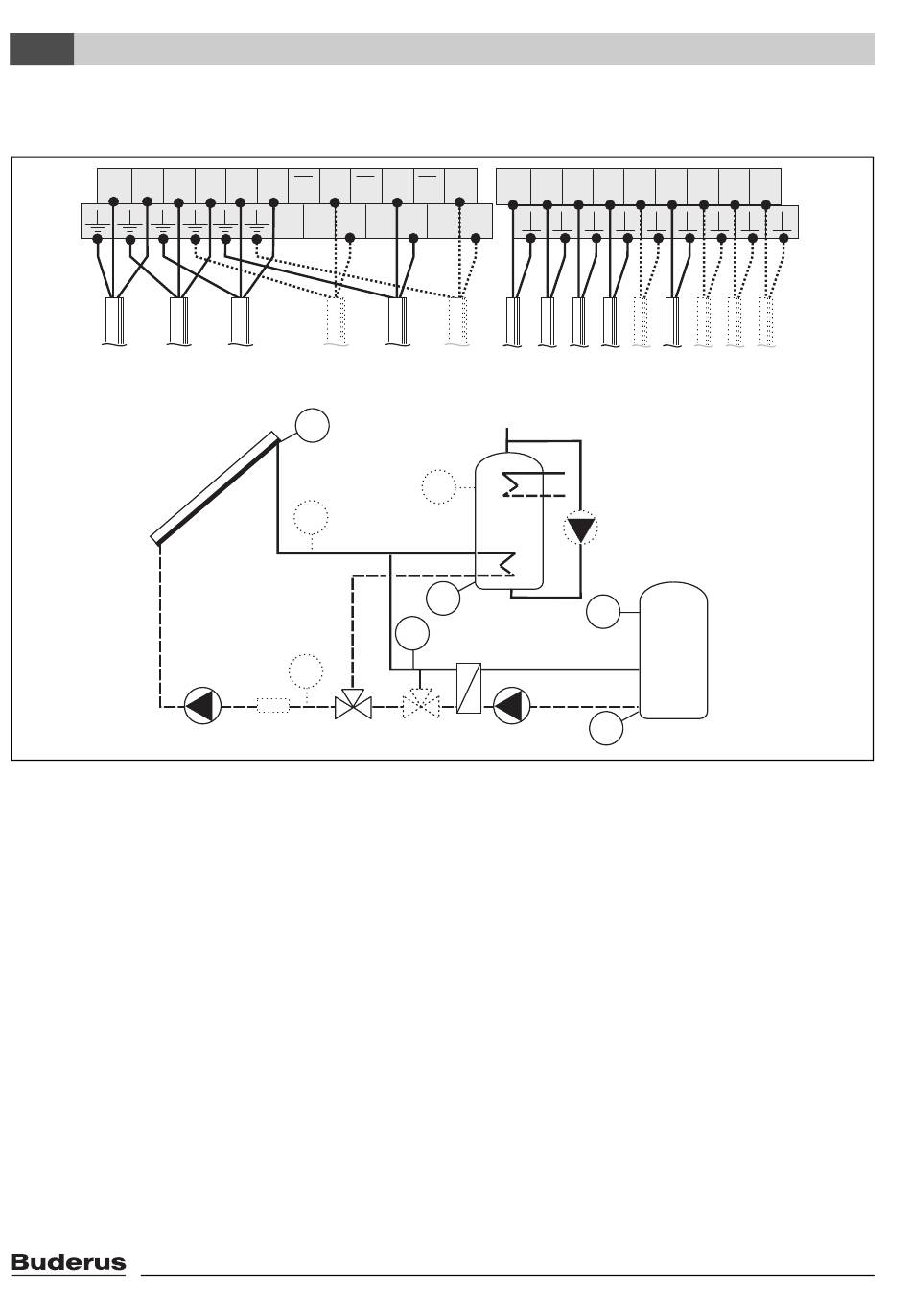

4.4.22 Hydraulisch schema H12 - verwarmingsondersteuning met 2 boilers via klep en
externe warmtewisselaar, zonder klep retourtemperatuurverhoging
L
N R1 N1 R2 N2 R3 R3 R4 R4 R5 R5
230V
R1
AC
Afb. 28
R1
Pomp van de zonnekring 1
R2
Pomp warmtewisselaar
R3
Pomp dagelijkse opwarming (optie)
R4
Klep boilerselectie
R5
Klep ijsbeveiliging (optie)
S1
Voeler collectortemperatuur FSK
S2
Temperatuurvoeler boiler 1 onder
S3
Temperatuurvoeler boiler 2 onder
S4
Temperatuurvoeler boiler 2 boven (nodig voor 95 °C-uitschakeling)
S5
Temperatuurvoeler boiler 1 boven (optie)
S6
Temperatuurvoeler warmtewisselaar extern
S7
Temperatuurvoeler warmtehoeveelheidsteller WMZ aanvoer (optie)
S8
Temperatuurvoeler warmtehoeveelheidsteller WMZ retour (optie)
WMZ Warmtehoeveelheidsteller (optie)
36
L3 N3 L4 N4 L5 N5
R2
R3
S1
S7
S8
WMZ
R4
R1
Logamatic SC40 - Wijzigingen op basis van technische verbeteringen voorbehouden!
S1 S2 S3 S4 S5 S6 S7 S8 I9
R4
R5
S1 S2 S3 S4 S5 S6 S7 S8 WMZ
S5
S2
S6
R5
R2
R3
S4
S3
7747006072-26.1 SD
