Installatie (alleen voor de vakman)
4

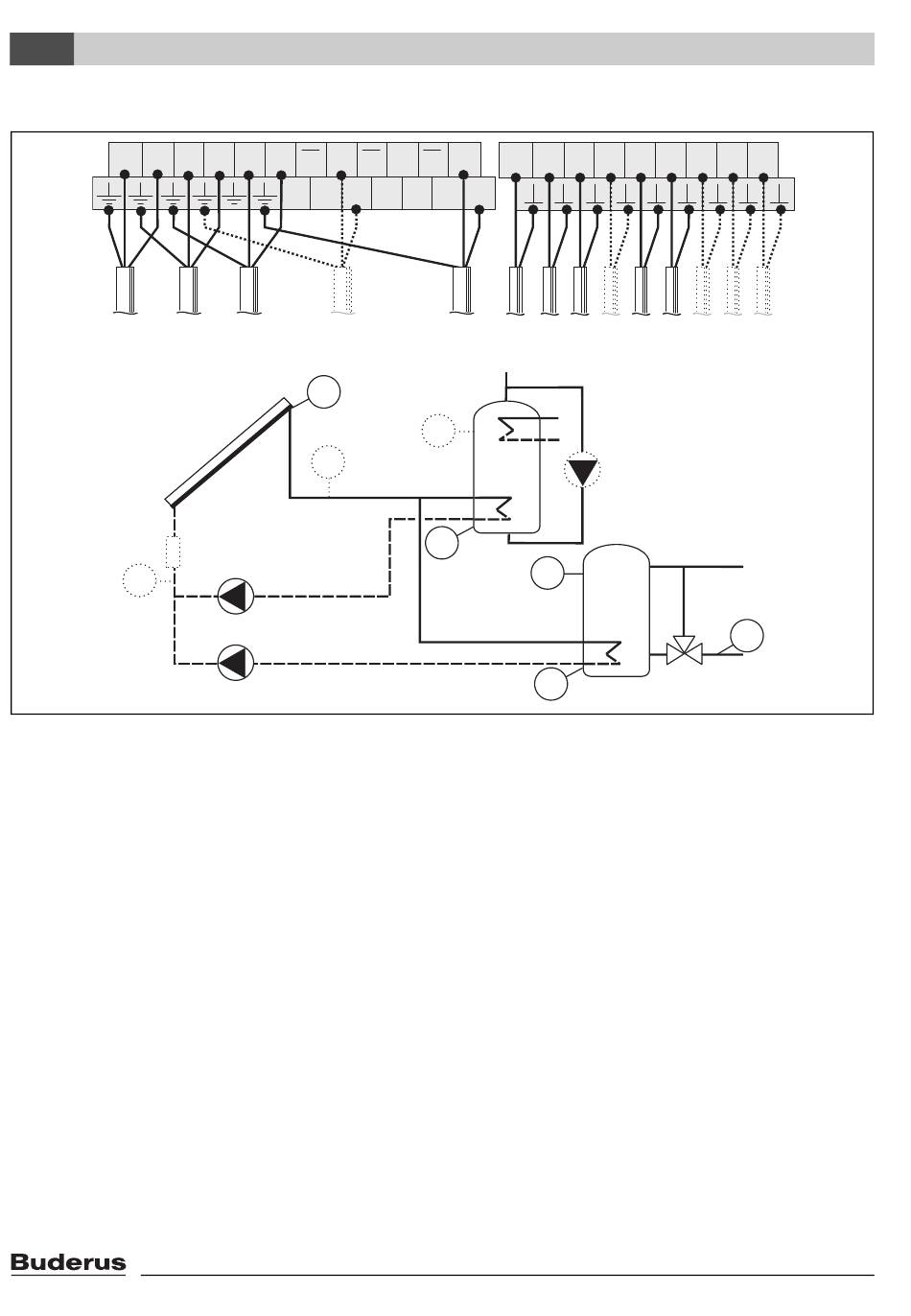

4.4.16 Hydraulisch schema H6 - verwarmingsondersteuning met 2 boilers en 2 pompen
L
N R1 N1 R2 N2 R3 R3 R4 R4 R5 R5
230V
R1
AC
WMZ
S8
Afb. 22
R1
Pomp van de zonnekring 1
R2
Pomp van de zonnekring 2
R3
Pomp dagelijkse opwarming (optie)
R5
Klep retourtemperatuurverhoging
S1
Voeler collectortemperatuur FSK
S2
Temperatuurvoeler boiler 1 onder
S3
Temperatuurvoeler verwarmingsretour
S4
Temperatuurvoeler boiler 1 boven (optie)
S5
Temperatuurvoeler boiler 2 onder
S6
Temperatuurvoeler boiler 2 boven
S7
Temperatuurvoeler warmtehoeveelheidsteller WMZ aanvoer (optie)
S8
Temperatuurvoeler warmtehoeveelheidsteller WMZ retour (optie)
WMZ Warmtehoeveelheidsteller (optie)
30
L3 N3 L4 N4 L5 N5
R2
R3
S1
S7
R1
R2
7747006072-15.1 SD
Logamatic SC40 - Wijzigingen op basis van technische verbeteringen voorbehouden!
S1 S2 S3 S4 S5 S6 S7 S8 I9
R5
S1 S2 S3 S4 S5 S6 S7 S8 WMZ
S4
S2
S6
S5
R3
S3
R5
