Installatie (alleen voor de vakman)
4

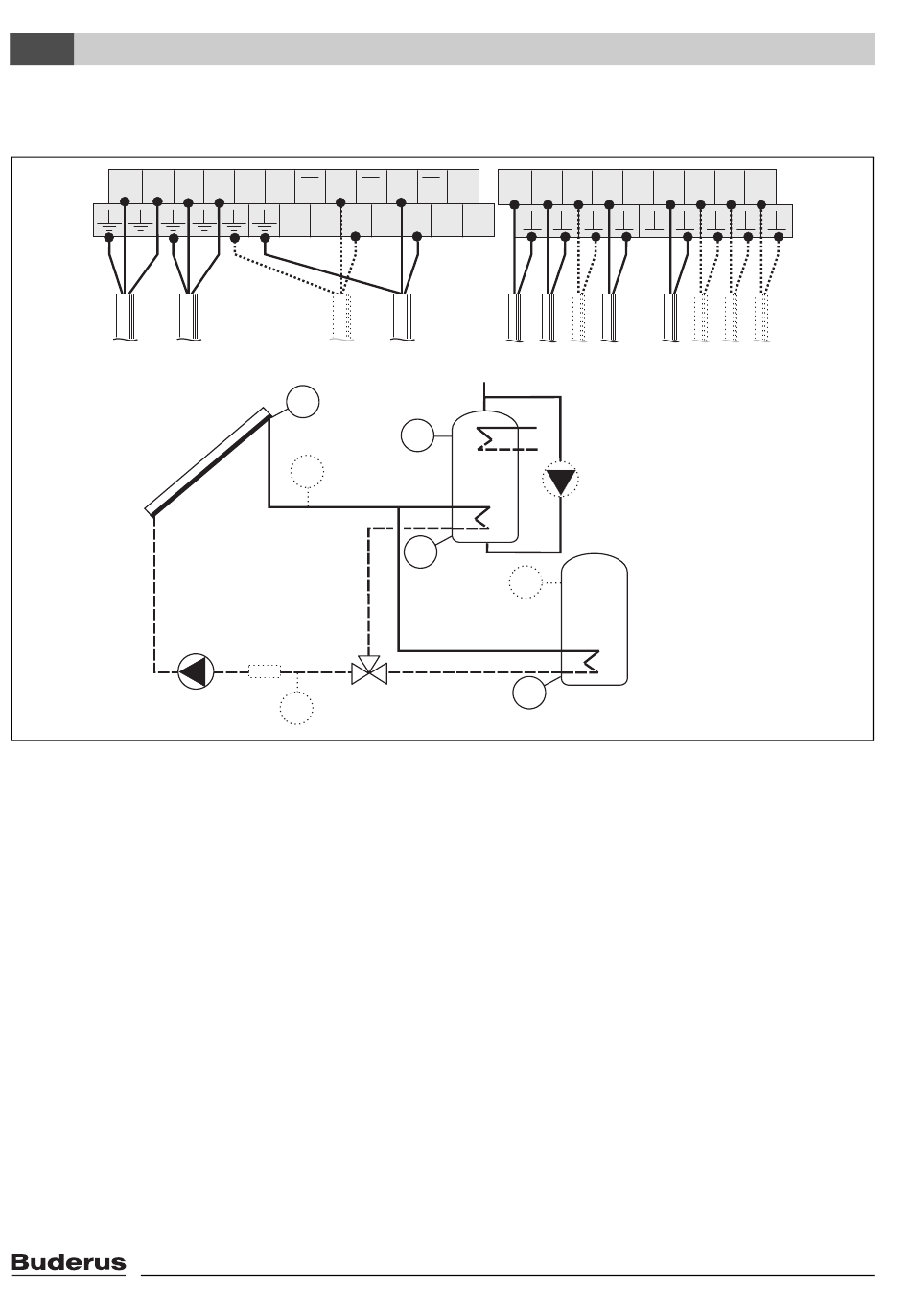

4.4.20 Hydraulisch schema H10 - verwarmingsondersteuning met 2 boilers via klep,
zonder klep retourtemperatuurverhoging
L
N R1 N1 R2 N2 R3 R3 R4 R4 R5 R5
230V
R1
AC
R1
Afb. 26
R1
Pomp van de zonnekring 1
R3
Pomp dagelijkse opwarming (optie)
R4
Klep boilerselectie
S1
Voeler collectortemperatuur FSK
S2
Temperatuurvoeler boiler 1 onder
S3
Temperatuurvoeler boiler 2 boven (optie)
S4
Temperatuurvoeler boiler 2 onder
S6
Temperatuurvoeler boiler 1 boven (optie)
S7
Temperatuurvoeler warmtehoeveelheidsteller WMZ aanvoer (optie)
S8
Temperatuurvoeler warmtehoeveelheidsteller WMZ retour (optie)
WMZ Warmtehoeveelheidsteller (optie)
34
L3 N3 L4 N4 L5 N5
R3
R4
S1
S7
WMZ
R4
S8
Logamatic SC40 - Wijzigingen op basis van technische verbeteringen voorbehouden!
S1 S2 S3 S4 S5 S6 S7 S8 I9
S1 S2 S3 S4
S6
S2
S3
S4
S6
S7 S8 WMZ
R3
7747006072-24.1 SD
