Installatie (alleen voor de vakman)
4

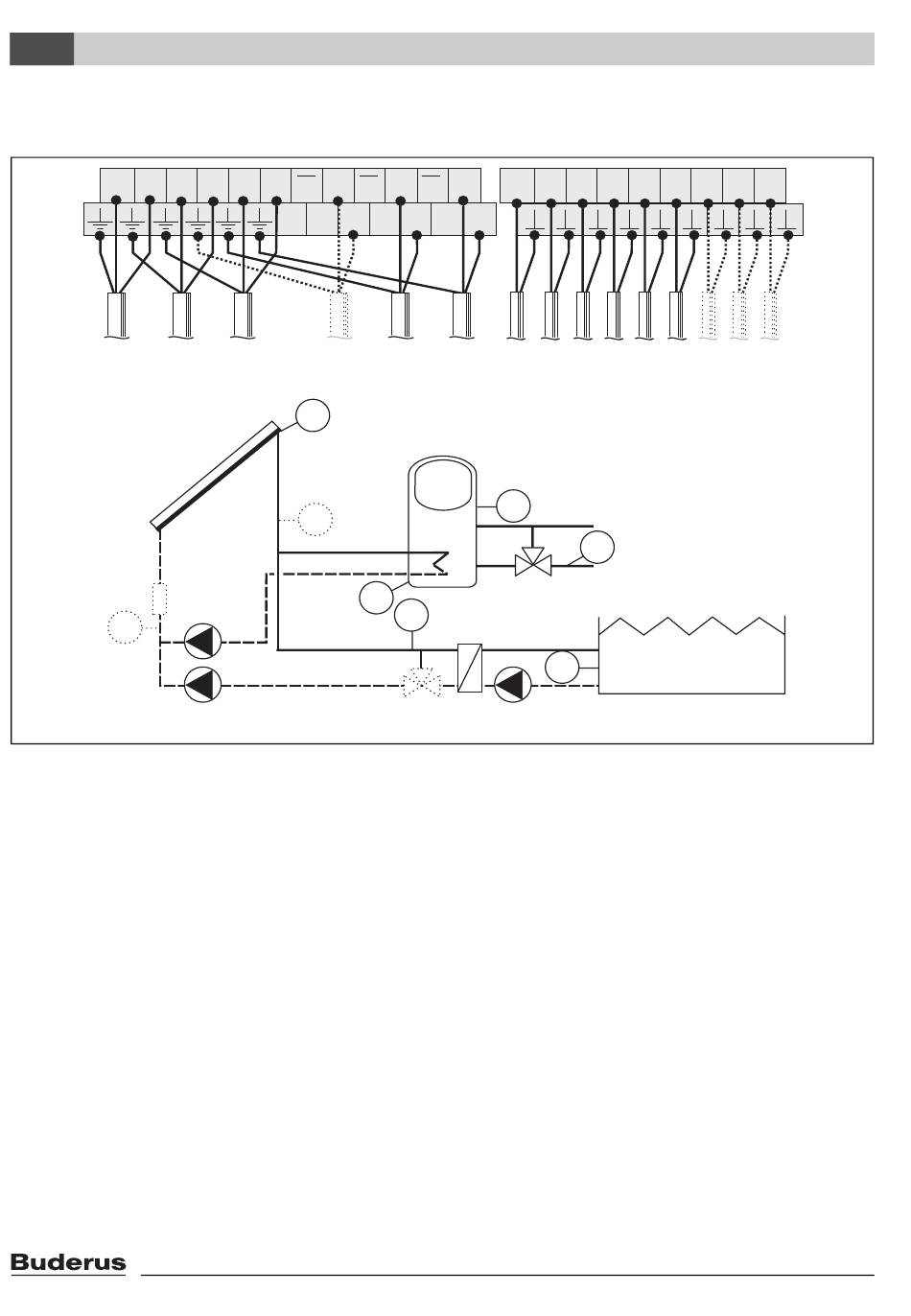

4.4.28 Hydraulisch schema S5 - zwembad en verwarmingsondersteuning, via tweede
pomp
L
N
R1 N1 R2 N2 R3 R3 R4 R4 R5 R5
230V
R1
AC
WMZ
S8
Afb. 34
R1
Pomp van de zonnekring 1
R2
Pomp warmtewisselaar
R3
Klep ijsbeveiliging (optie)
R4
Pomp van de zonnekring 2
R5
Klep retourtemperatuurverhoging
S1
Voeler collectortemperatuur FSK
S2
Boilertemperatuurvoeler onder
S3
Temperatuurvoeler verwarmingsretour
S4
Temperatuurvoeler warmtewisselaar extern
S5
Temperatuurvoeler zwembad
S6
Boilertemperatuurvoeler midden
S7
Temperatuurvoeler warmtehoeveelheidsteller WMZ aanvoer (optie)
S8
Temperatuurvoeler warmtehoeveelheidsteller WMZ retour (optie)
WMZ Warmtehoeveelheidsteller (optie)
42
L3 N3 L4 N4 L5 N5
R2
R4
R3
S1
S7
S2
R1
R4
Logamatic SC40 - Wijzigingen op basis van technische verbeteringen voorbehouden!
S1 S2 S3 S4 S5 S6 S7 S8 I9
R5
S1 S2 S3 S4 S5 S6 S7 S8 WMZ
5
S6
R5
S4
S5
R3
R2
S3
7747006072-22.1 SD
