Montage
5.1 Montagepositie
5.2 Handwiel monteren
Hoe te werk te gaan 1. Indien nodig tussenring [1] op ingaande as [2] steken.
5.3 Aandrijving op afsluiter monteren
AANWIJZING
14
5 Montage
Bij gebruik van vet als smeermiddel kan het hier beschreven product in elke
willekeurige montagepositie worden gebruikt.
Bij gebruik van olie in plaats van vet in de aandrijvingsbehuizing (schakelruimte) is
een verticale montagepositie, met de flens naar beneden, verplicht. Het gebruikte
soort smeermiddel is op het typeplaatje van de aandrijving vermeld (afkorting F...=
vet; O...= olie).
Om transportschade te vermijden, worden handwielen gedeeltelijk los meegeleverd. In
dat geval moet het handwiel voor de inbedrijfstelling gemonteerd worden.

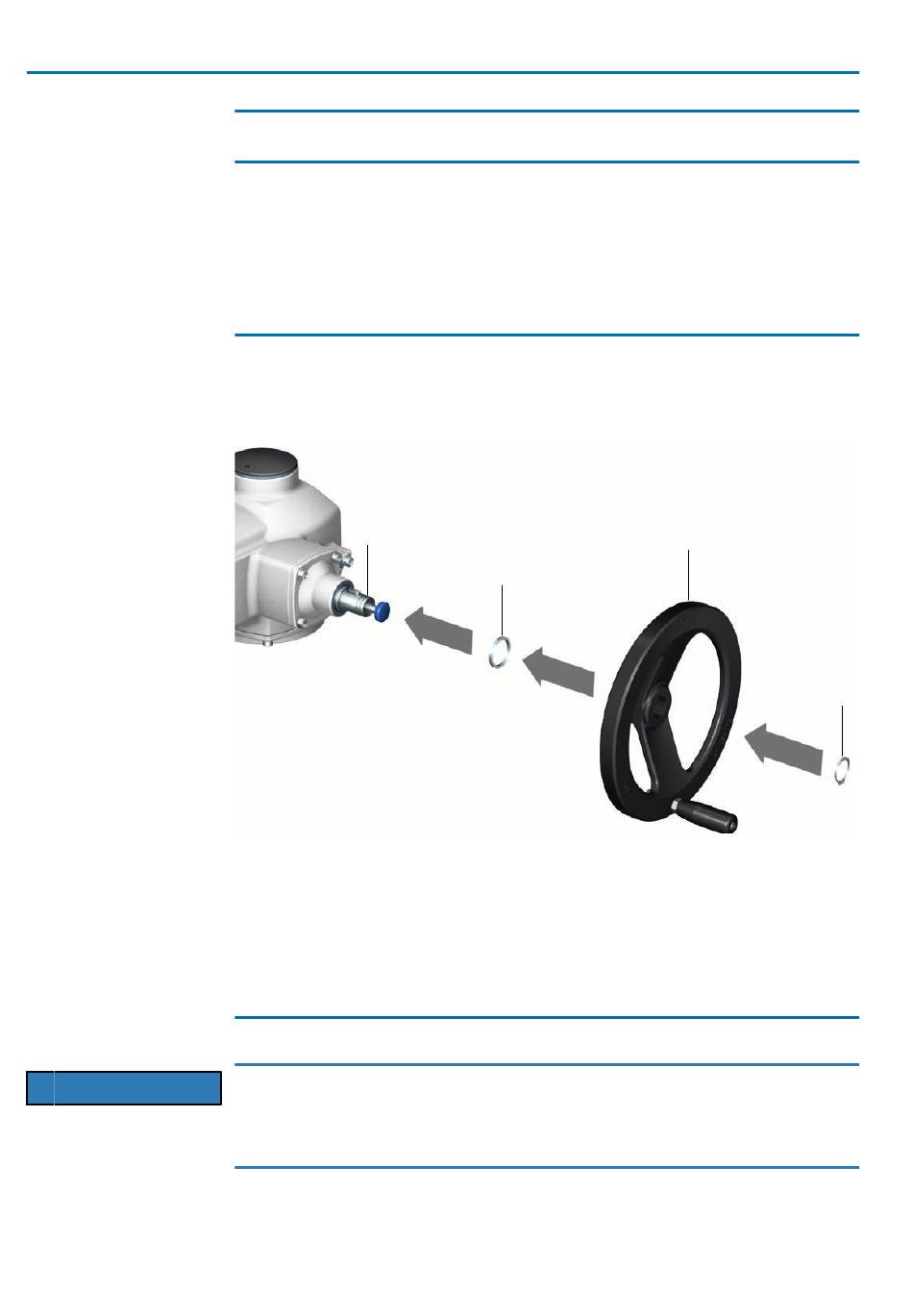

Afbeelding 7: Handwiel
[2]
[1]
Tussenring
[3]
Handwiel
2. Handwiel [3] op ingaande as steken.
3. Handwiel [3] met circlip [4] borgen.
Informatie: De circlip [4] bevindt zich bij uitlevering (samen met deze
bedieningsinstructies) in een weerbestendige tas die aan het toestel is bevestigd.
Corrosie door beschadiging verflaag en vorming van condenswater!
à Beschadiging van de laklaag na werkzaamheden aan het toestel herstellen.
à Na de montage van het toestel direct elektrisch aansluiten zodat het
verwarmingselement de vorming van condenswater verminderen kan.
[1]
[2]
Ingaande as
[4]
Circlip
[3]
[4]
