5.3.1 Overzicht aandrijfvormen
5.3.2 Aandrijfvorm A
Beknopte beschrijving De aandrijfvorm A bestaat uit een aansluitflens [1] met een axiaal gelagerde draadbus
5.3.2.1 Multi-turn aandrijving met aandrijfvorm A monteren
Tabel 8: Overzicht van de aandrijfvormen
Aandrijfvorm
Toepassing
Schroefdraad
•
voor stijgende, niet-draaiende spindel
•
voor de overdracht van draaimomenten en van
stangkrachten
•
niet geschikt voor het absorberen van radiale krachten
Aandrijfvorm A
Boorgat met spiebaan, binnenvierkant, binnenzeskant
•
voor draaiende, niet-stijgende spindel
•
voor de overdracht van draaimomenten en van
stangkrachten
•
niet geschikt voor het absorberen van radiale krachten
As afsluiter, as tandwielkast
Aandrijfvormen
B, B1 – B4
•
alleen voor de overdracht van draaimomenten
C, D, E
•
niet geschikt voor het absorberen van stangkrachten

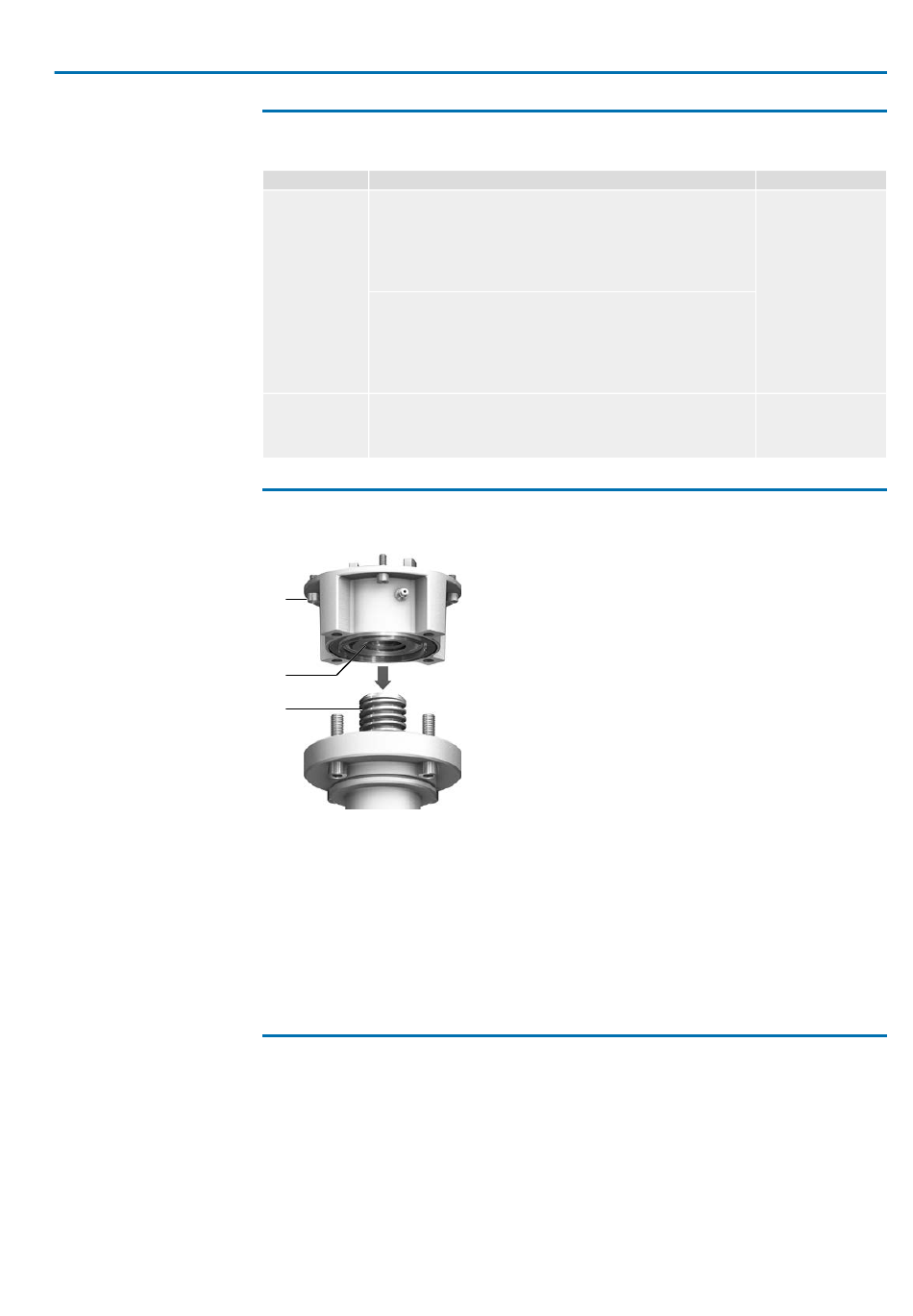

Afbeelding 8: Opbouw aandrijfvorm A
[1]
[2]
[3]
[1]
Aansluitflens
[3]
Spindel afsluiter
[2]. De draadbus draagt het draaimoment van de holle as van de aandrijving over op
de spindel afsluiter [3]. De aandrijfvorm A kan stangkrachten absorberen.
Voor het aanpassen van aandrijvingen waarbij gebruik wordt gemaakt van reeds op
de afsluiters aanwezige aandrijfvormen A met flensgrootten F10 en F14 uit de
bouwjaren 2009 en ouder, is een adapter noodzakelijk. De adapter kan bij AUMA
worden besteld.
1. Indien de aandrijfvorm A reeds op de multi-turn aandrijving is gemonteerd: bouten
[3] met de multi-turn aandrijving losdraaien en aandrijfvorm A [2] wegnemen.
[2]
Draadbus
Montage
Meer informatie
Aandrijfvorm A
[} 15]
Aandrijfvormen B/C/
D/E [} 19]
15
