Inbedrijfstelling (instellingen van als optie te verkrijgen uitvoeringen)
11 Inbedrijfstelling (instellingen van als optie te verkrijgen
11.1 Potentiometer
Instelelementen De potentiometer bevindt zich in de schakelruimte van de aandrijving. Voor het
11.1.1 Potentiometer instellen
Hoe te werk te gaan 1. Afsluiter in de eindstand DICHT brengen.
11.2 Elektronische standmelder RWG
Technische gegevens
7)
Spanningsvoorziening mogelijk via: meld- en stuureenheden AC, AM of externe voedingsadapter
40
uitvoeringen)
De potentiometer functioneert als stelwegsensor en strekt tot vaststelling van de stand
van de afsluiter.
instellen dient de schakelruimte te worden geopend. Zie
De instelling vindt plaats via de potentiometer [1].

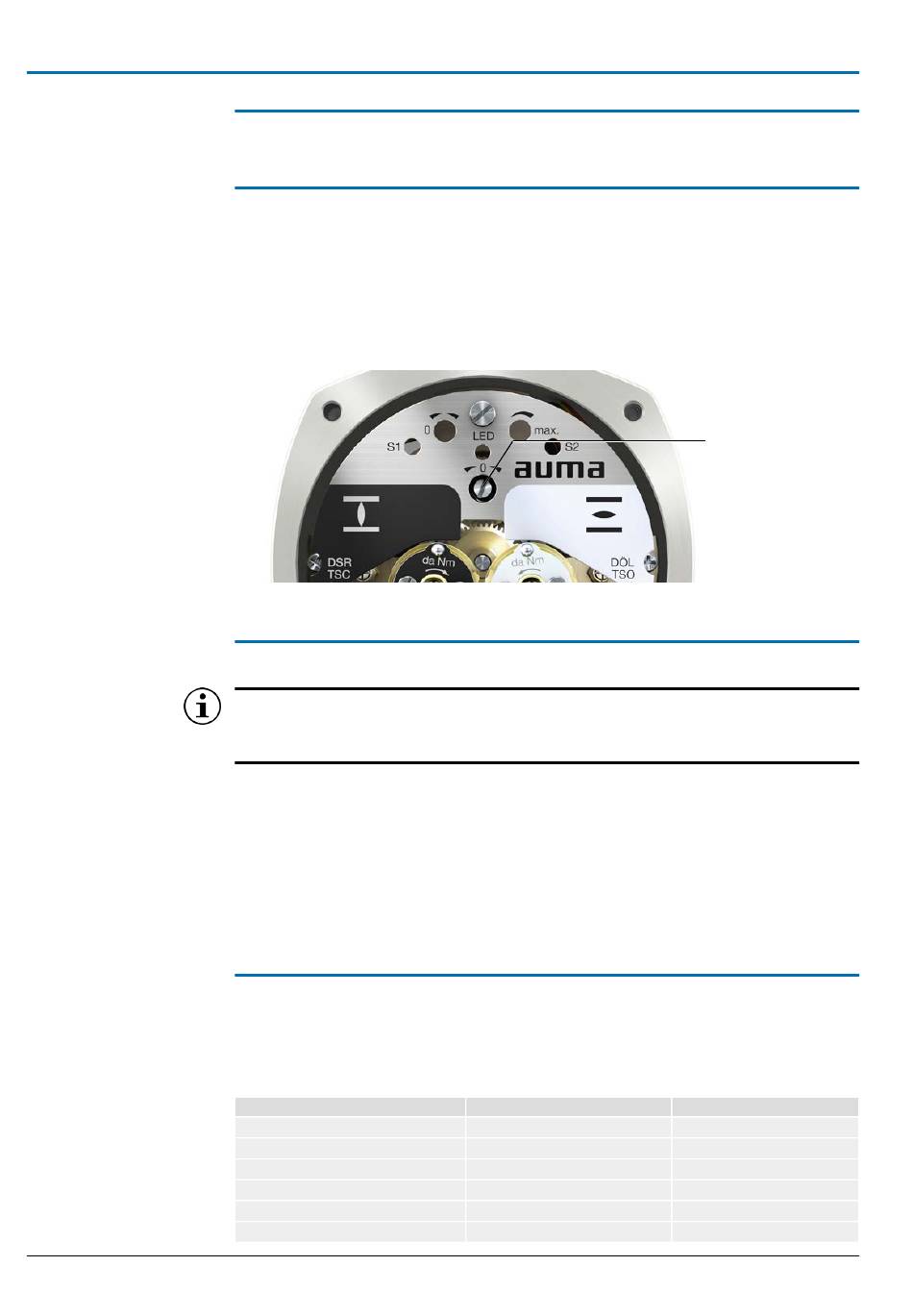

Afbeelding 37: Bovenaanzicht meld- en stuureenheid
[1]
Potentiometer
Doordat het tandwielkastje niet traploos functioneert, wordt niet altijd de totale
weerstand/slag in aanspraak genomen. Derhalve dient in een externe
mogelijkheid tot afregelen (instelpotentiometer) te worden voorzien.
2. Potentiometer [1] met de wijzers van de klok mee (rechtsom) tot aan de aanslag
draaien.
ð Eindstand DICHT komt overeen met 0 %.
ð Eindstand OPEN komt overeen met 100 %.
3. Potentiometer [1] weer iets terugdraaien.
4. Exacte afstelling van het 0-punt met een externe instelpotentiometer (voor
signalering op afstand) uitvoeren.
De elektronische standmelder RWG dient ter vaststelling van de stand van de
afsluiter. Hij genereert vanuit de door de potentiometer (wegopnemer) geregistreerde
actuele waarde van de stand een stroomsignaal van 0 - 20 mA of 4 - 20 mA.
Tabel 14: RWG 4020
Gegevens
Uitgangsstroom I
a
7)
Spanningsvoorziening U
V
Max. stroomopname
Max. weerstandsbelasting R
B
Invloed van spanningsvoorziening
Invloed weerstandsbelasting
3- en 4-draadssysteem
0 – 20 mA, 4 – 20 mA
24 V DC (18 – 32 V)
24 mA bij 20 mA uitgangsstroom
600 Ω
0,1 %/V
0,1 %/(0 – 600 Ω)
Schakelruimte openen
[} 35].
[1]
2-draadssysteem
4 – 20 mA
14 V DC + (I x R
), max. 30 V
B
20 mA
(U
– 14 V)/20 mA
V
0,1 %/V
0,1 %/100 Ω
