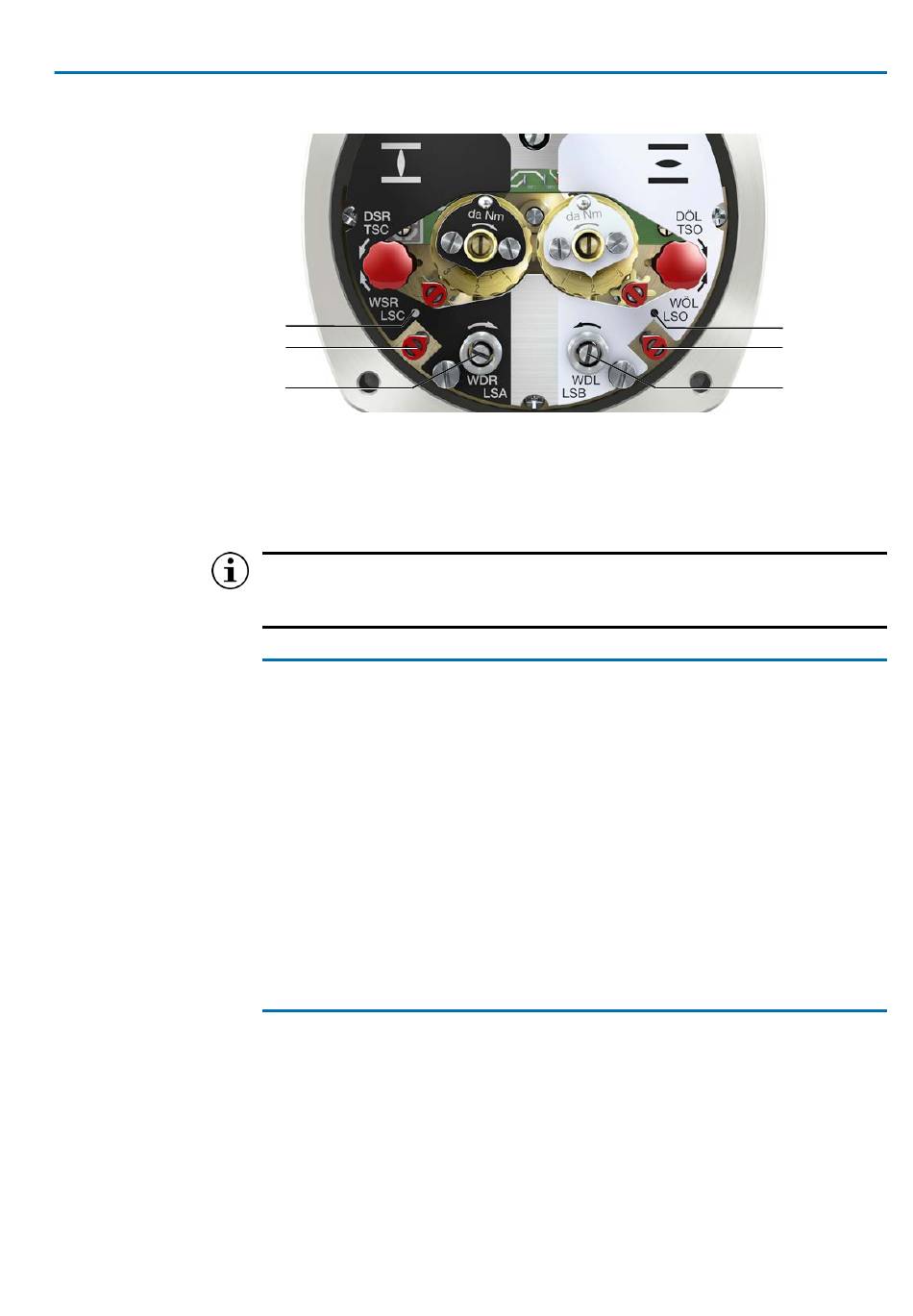

Afbeelding 40: Instellingselementen voor het wegschakelmechanisme
[3]
[2]
[1]
[1]
[3]
[5]
De tussenstandschakelaars geven na 177 omwentelingen (meld- en
stuureenheid voor 2 – 500 omw./slag) resp. 1 769 omwentelingen (meld- en
stuureenheid voor 2 – 5 000 omw./slag het contact weer vrij.
11.4.1 Richting DICHT (zwart veld) instellen
Hoe te werk te gaan 1. Afsluiter in richting DICHT naar de gewenste tussenstand bewegen.
2. Indien er te ver werd gedraaid: afsluiter weer terugdraaien en tussenstand
3. Instelspindel [1] continu ingedrukt houden en met behulp van een
4. Staat de wijzer [2] 90° voor punt [3]: dan alleen nog langzaam verder draaien.
5. Springt de wijzer [2] naar het punt [3]: niet meer draaien en de instelspindel
6. Indien te ver werd gedraaid (ratelen ná het omspringen van de wijzer): de
11.4.2 Richting OPEN (wit veld) instellen
Hoe te werk te gaan 1. Afsluiter in de richting OPEN, naar de gewenste tussenstand bewegen.
2. Indien er te ver werd gedraaid: afsluiter weer terugdraaien en tussenstand
3. Instelspindel [4] continu ingedrukt houden en met behulp van een
4. Staat de wijzer [5] 90° voor punt [6]: dan alleen nog langzaam verder draaien.
5. Springt de wijzer [5] naar het punt [6]: niet meer draaien en de instelspindel
Inbedrijfstelling (instellingen van als optie te verkrijgen uitvoeringen)
Instelspindel: richting DICHT (zwart
veld)
Punt: tussenstand DICHT ingesteld
(zwart veld)
Wijzer: richting OPEN (wit veld)
opnieuw in de richting DICHT benaderen (gebruik bij het instellen van het
schakelpunt (tussenstand) dezelfde draairichting als later tijdens elektrisch bedrijf).
schroevendraaier in de richting van de pijl draaien; let daarbij op de wijzer [2]: bij
voelbaar en hoorbaar ratelen springt de wijzer [2] steeds 90° verder.
loslaten.
ð De tussenstand in de richting DICHT is nu ingesteld.
instelspindel in dezelfde richting verder draaien en de instelprocedure herhalen.
opnieuw in de richting OPEN benaderen (gebruik bij het instellen van het
schakelpunt (tussenstand) dezelfde draairichting als later tijdens elektrisch bedrijf).
schroevendraaier in de richting van de pijl draaien; let daarbij op de wijzer [5]: bij
voelbaar en hoorbaar ratelen springt de wijzer [5] steeds 90° verder.
loslaten.
[2]
Wijzer: richting DICHT (zwart veld)
[4]
Instelspindel: richting OPEN (wit veld)
[6]
Punt: tussenstand OPEN ingesteld (wit
veld)
[6]
[5]
[4]
45
