Installatie van de unit
7.3.5 Afvoer voorzien
Uitgebreide handleiding voor de installateur
70
▪
Controleer of het condenswater goed kan worden afgevoerd.
▪
Plaats de unit op een sokkel om een goede afvoer te hebben, zodat ijs zich niet
kan ophopen.
▪
Voorzie een waterafvoerkanaal rond de fundering om overtollig water rond de
unit af te voeren.
▪
Vermijd dat het afgevoerd water over het voetpad vloeit zodat het voetpad NIET
glad wordt bij vriestemperaturen.
▪
Indien u de unit op een frame installeert, plaats dan een waterdichte plaat op
maximum 150 mm van de onderkant van de unit om te verhinderen dat water in
de unit kan binnendringen en afgevoerd water zou druppelen (zie de volgende
afbeelding).
OPMERKING
Neem de gepaste maatregelen om te voorkomen dat het afgevoerde condensaat
NIET kan bevriezen als de unit in een koud klimaat is geïnstalleerd.

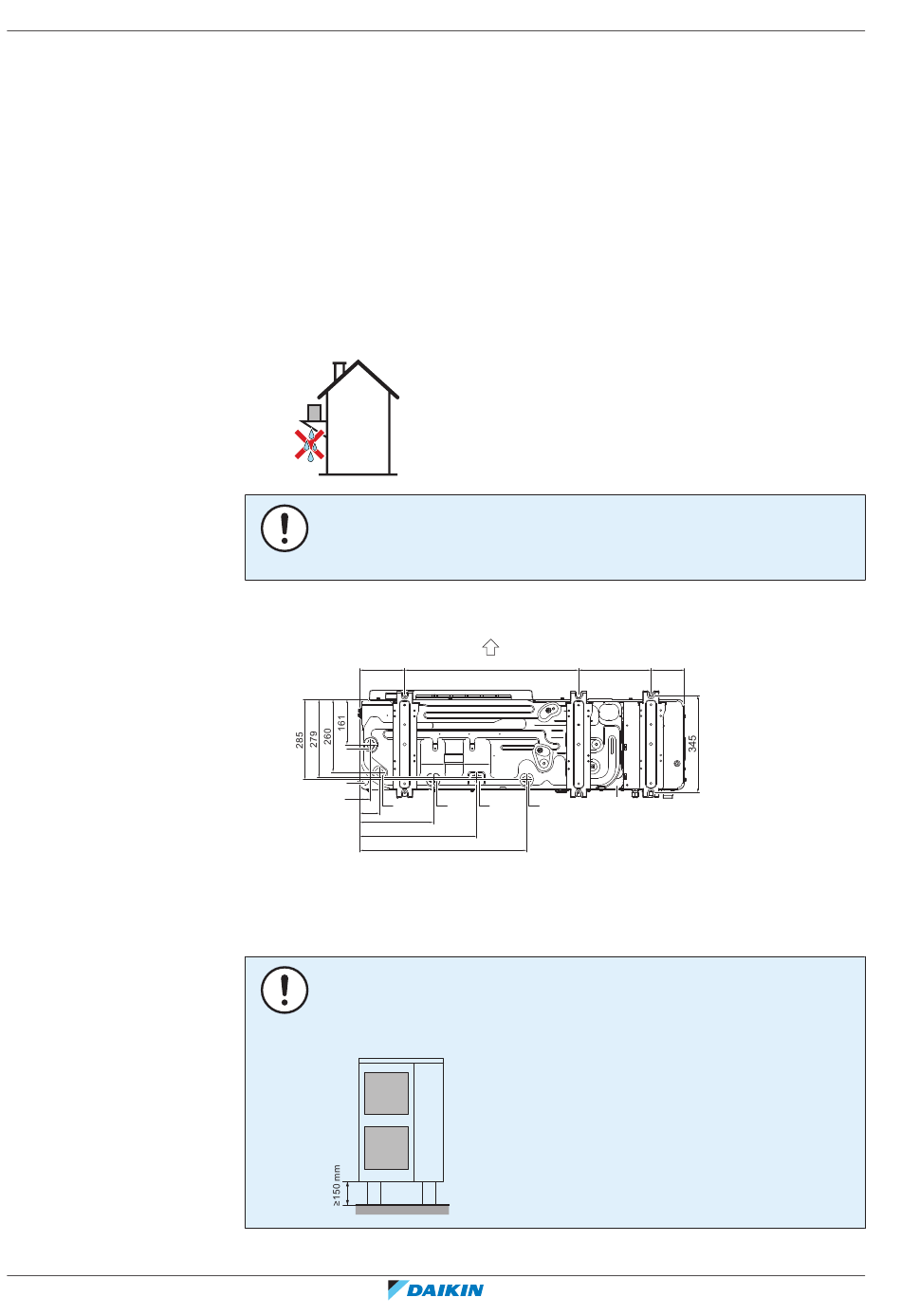

Afvoergaten (afmetingen in mm)
160
D
E
38
D
71
262
416
A Uitblaaszijde
B Afstand tussen verankeringspunten
C Onderkant frame
D Afvoergaten
E Uitduwgat voor sneeuw
OPMERKING
Als de afvoeropeningen van de buitenunit geblokkeerd worden door een
installatiebasis of het oppervlak van de vloer, moet u de unit hoger plaatsen zodat er
een vrije ruimte van meer dan 150 mm onder de buitenunit ontstaat.
A
620
261.5
B
D
D
D
595
119
C
EPGA11~16DAV3(7) + EABH/X16DF6V(7)+9W(7)
Daikin Altherma 3 H W
4P556069-1B – 2021.09
