9
|
Elektrische installatie
9.1.5 Overzicht van de elektrische verbindingen, behalve de uitwendige stelmotoren
9.2 Aansluitingen op de buitenunit
9.2.1 De elektrische bedrading op de buitenunit aansluiten
Uitgebreide handleiding voor de installateur
92

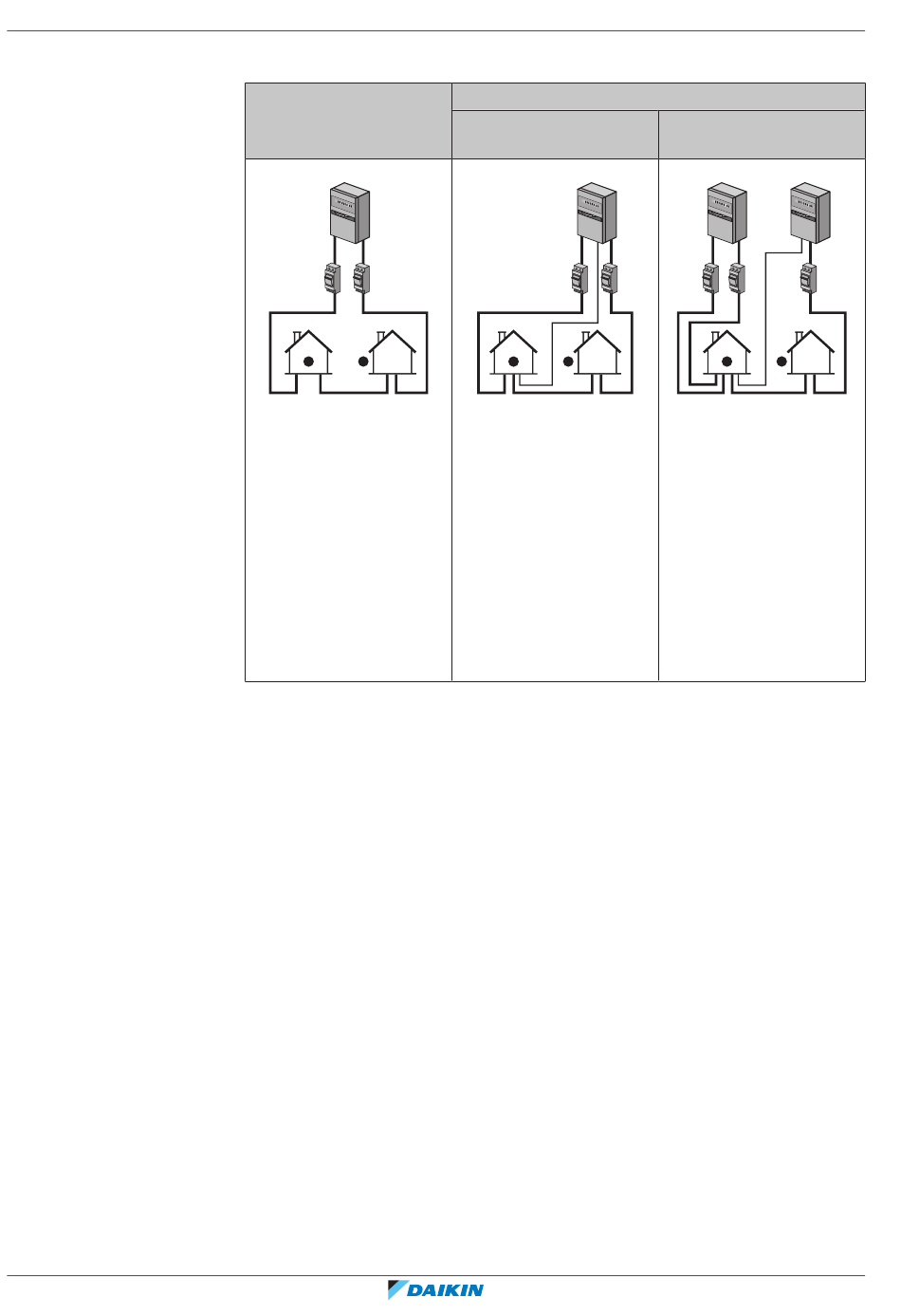

Normale elektrische
voeding
a
0
0
58 0
1 5 0
3
1
2
a Normale elektrische voeding
b Elektrische voeding met voorkeur kWh-tarief
1 Elektrische voeding voor buitenunit
2 Elektrische voeding en doorverbindingskabel naar binnenunit
3 Elektrische voeding voor back-upverwarming
4 Elektrische voeding met voorkeur kWh-tarief (spanningsvrij
contact)
5 Elektrische voeding met normaal kWh-tarief (om de printplaat
van de binnenunit te voeden in geval van stroomonderbreking
van de elektrische voeding met voorkeur kWh-tarief)
1 Verwijder het deksel van de schakelkast. Zie
4
openen" [
65].
2 Strip de isolatie (20 mm) van de draden.
Elektrische voeding met voorkeur kWh-tarief
De elektrische voeding
wordt NIET onderbroken
b
0
0
58 0
1 5 0
3
1
4
2
Wanneer de elektrische
voeding met voorkeur
kWh-tarief werkt, wordt
de elektrische voeding
NIET onderbroken. De
buitenunit wordt uitgezet
door de bediening.
Opmerking: De
elektriciteitsmaatschappij
moet altijd zorgen dat de
binnenunit elektriciteit
kan verbruiken.
De elektrische voeding
wordt onderbroken
a
b
0
0
0
0
58 0
58 0
1 5 0
1 5 0
5
3
4
2
Wanneer de elektrische
voeding met voorkeur
kWh-tarief werkt, wordt
de elektrische voeding
onmiddellijk of na een
tijdje door de
elektriciteitsmaatschappij
onderbroken. In dat geval
moet de binnenunit door
een afzonderlijke normale
elektrische voeding
gevoed worden.
"7.2.2 De buitenunit
EPGA11~16DAV3(7) + EABH/X16DF6V(7)+9W(7)
Daikin Altherma 3 H W
4P556069-1B – 2021.09
1
