9.3.4 De elektriciteitsmeters aansluiten

9.3.5 De pomp van het warm tapwater aansluiten

9.3.6 De alarm-output aansluiten

EPGA11~16DAV3(7) + EABH/X16DF6V(7)+9W(7)
Daikin Altherma 3 H W
4P556069-1B – 2021.09
INFORMATIE
In geval van een elektrische meter met transistoruitgang, controleer de polariteit. De
positieve polariteit MOET aangesloten worden op X5M/6 en X5M/4; de negatieve
polariteit op X5M/5 en X5M/3.

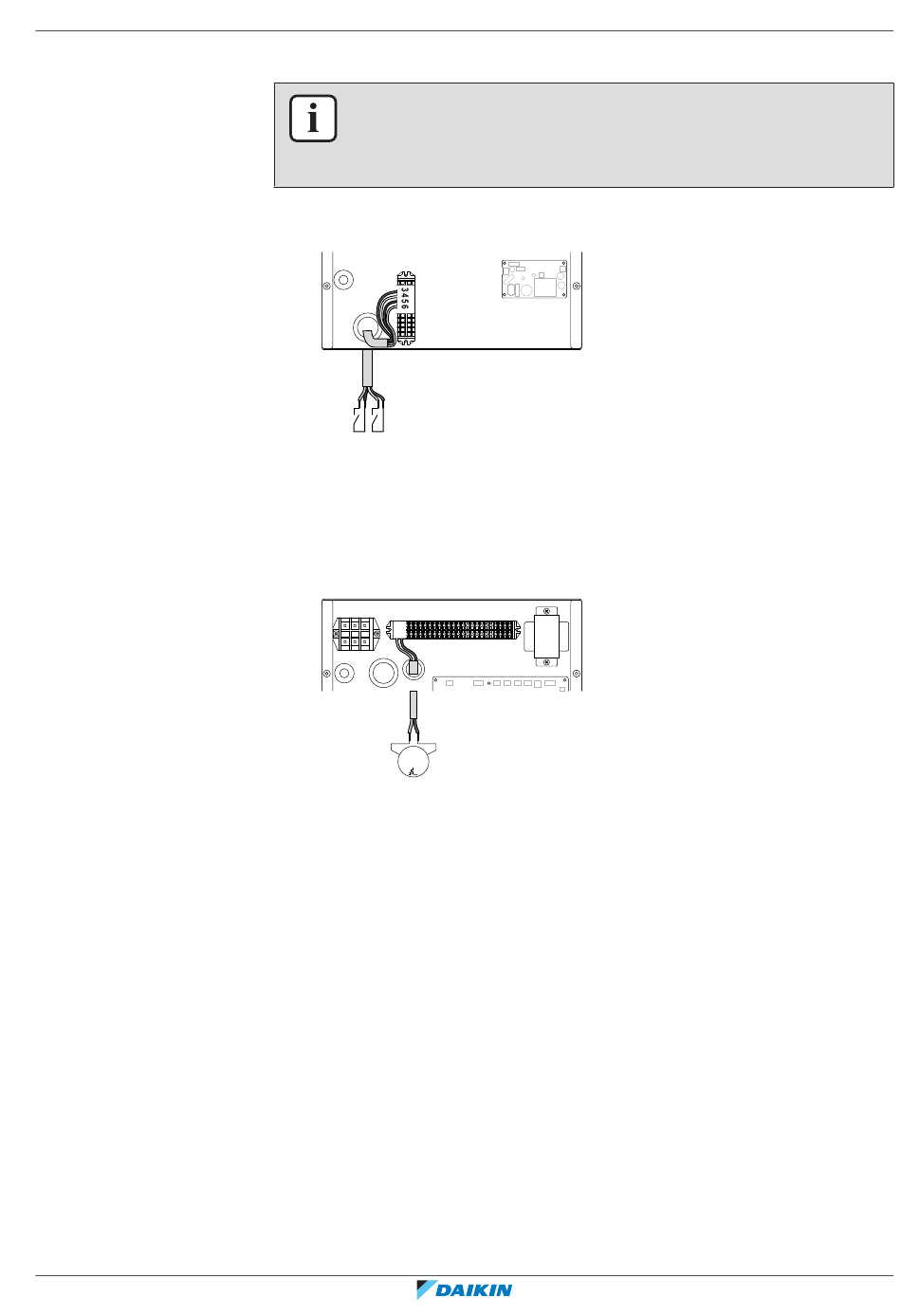

1 Sluit de kabel van de elektrische meters aan op de juiste aansluitklemmen
zoals hieronder afgebeeld.
X5M
S2S S3S
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
1 Sluit de kabel van de pomp voor het warm tapwater aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
1 2
X1M
M
M2P
1~
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
1 Sluit de kabel van de alarmuitgang aan op de juiste aansluitklemmen zoals
hieronder afgebeeld.
9
X2M
Elektrische installatie
|
Uitgebreide handleiding voor de installateur
99
