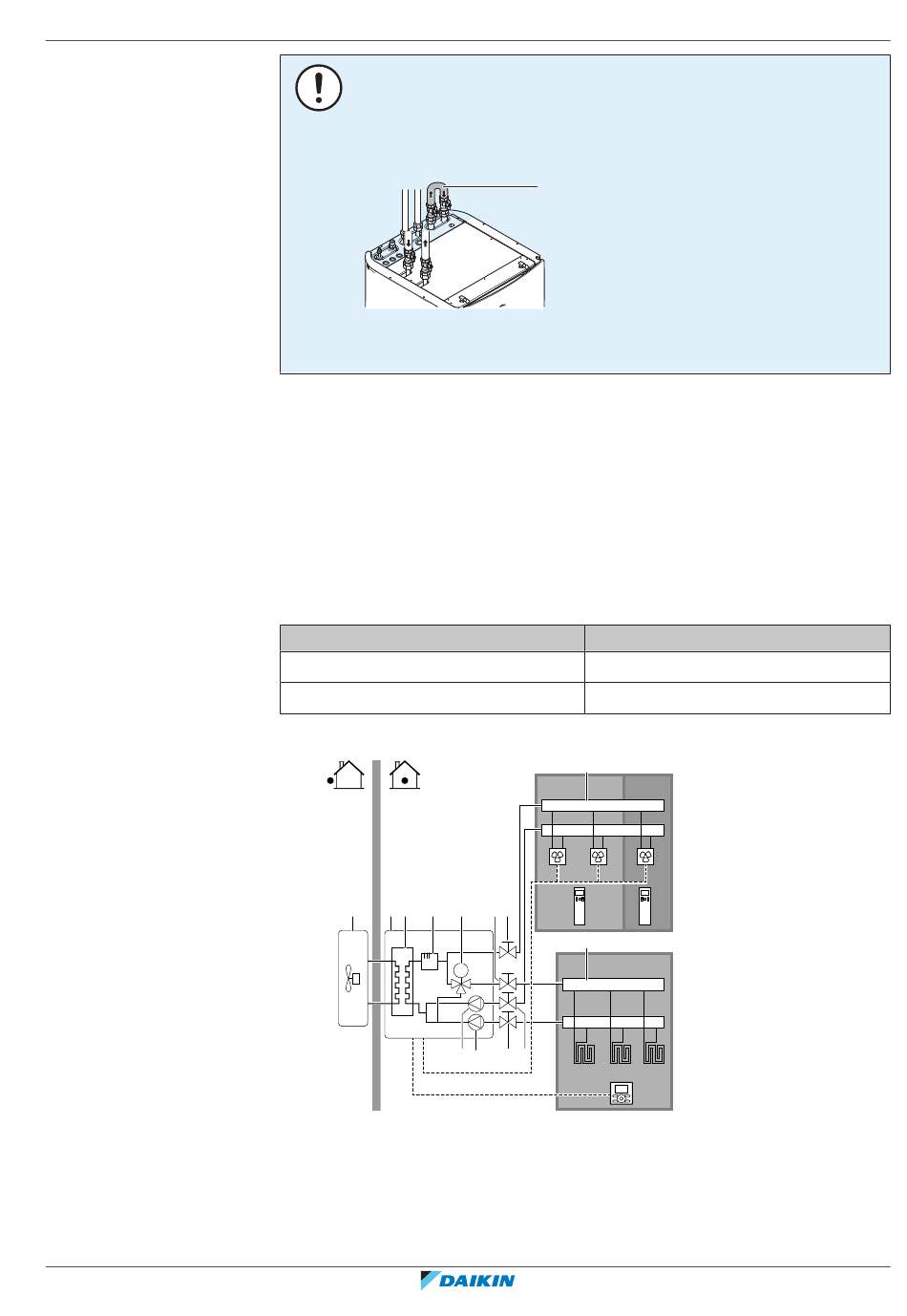

5.2.1 Meerdere kamers – Twee AWT-zones
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5
Richtlijnen met betrekking tot mogelijke toepassingen
|
OPMERKING
Als u deze unit installeert als toepassing als één zone:
Opstelling. Installeer een omloopklep tussen de wateringang en -uitgang voor
ruimteverwarming van de secundaire zone (=directe zone). Onderbreek het debiet
NIET door de afsluiters te sluiten.
a By-pass
Configuratie. Voer lokale instelling [7-02]=0 (Aantal zones = 1 zone) uit.
Deze unit is ontworpen om water te leveren aan 2 verschillende temperaturen.
Een typische installatie bestaat uit vloerverwarming aan een lagere temperatuur en
radiatoren aan een hogere watertemperatuur.
In dit document:
▪
Hoofdzone = Zone met de laagste ontwerptemperatuur
▪
Bijkomende zone = Zone met de hoogste ontwerptemperatuur
Typisch voorbeeld:
Kamer (zone)
Woonkamer (primaire zone)
Slaapkamers (secundaire zone)
Opstelling
a
b c
d
A Aanvoerwatertemperatuur secundaire zone
B Kamer 1
C Kamer 2
D Aanvoerwatertemperatuur primaire zone
E Kamer 3
a Buitenunit
b Binnenunit
c Warmtewisselaar
a
Warmteafgevers: ontwerptemperatuur
Vloerverwarming: 35°C
Warmtepompconvectoren: 45°C
i
A
B
HPC1
HPC2
j
e
h
h
i
D
E
M
f
g
h
h
FHL1
FHL2
C
HPC3
j
FHL3
k
Uitgebreide handleiding voor de installateur
25
