Ter plaatse te voorziene onderdelen – Waterdruk en -temperatuur. Controleer
of alle componenten in de lokale leidingen bestand zijn tegen de waterdruk en
watertemperatuur.
▪
Waterdruk. De maximum waterdruk bedraagt 4 bar. Voorzie gepaste veiligheden
in het watercircuit om ervoor te zorgen dat de maximumdruk NIET overschreden
wordt.
▪
Watertemperatuur. Alle geplaatste leidingen en leidingtoebehoren (kleppen,
verbindingsstukken enz.) DIENEN bestand te zijn tegen de volgende
temperaturen:
INFORMATIE
De volgende afbeelding is een voorbeeld en stemt mogelijk NIET overeen met de lay-
out van uw installatie.
89°C
a
b c d
e

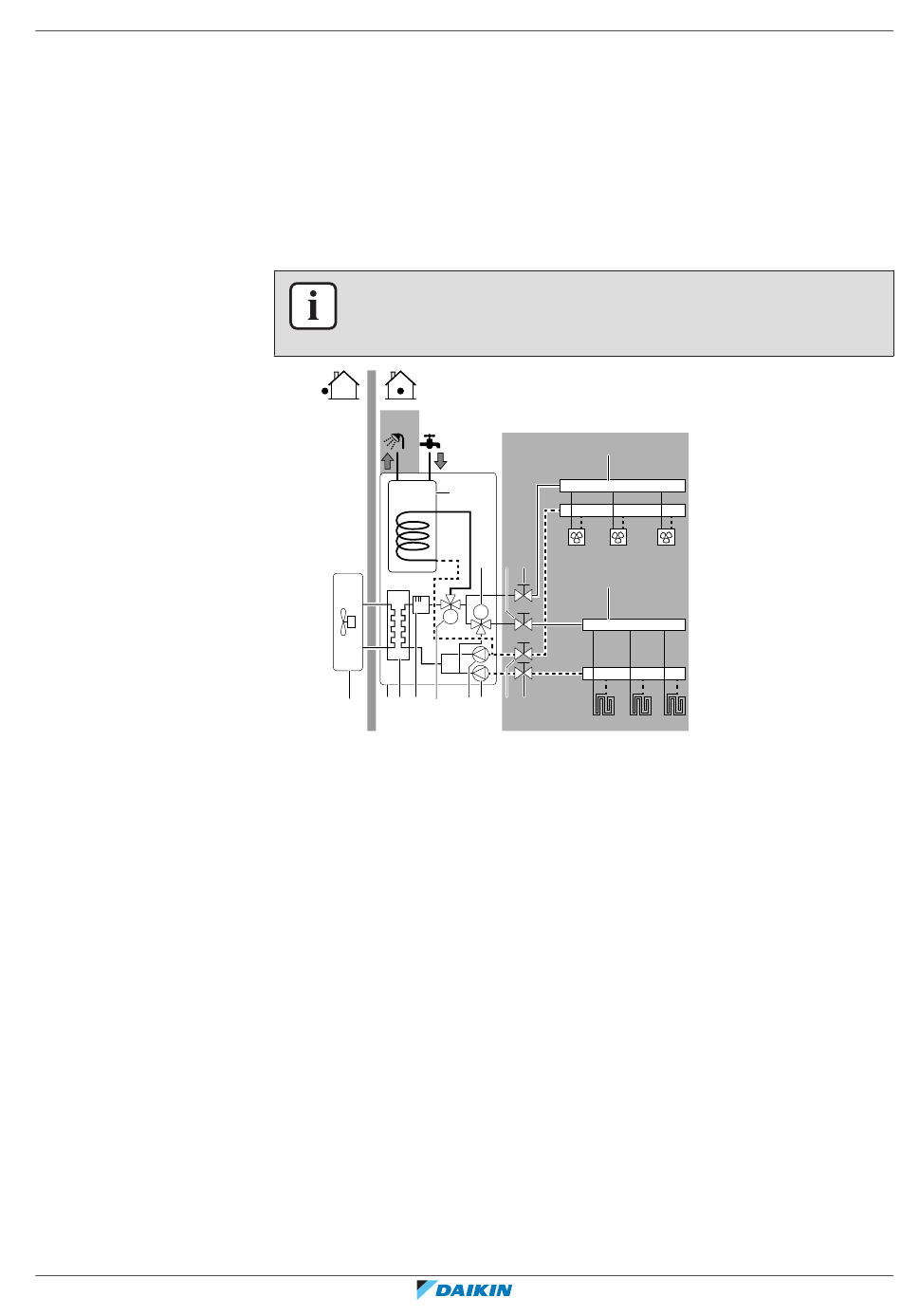

a Buitenunit
b Binnenunit
c Warmtewisselaar
d Back-upverwarming
e Gemotoriseerde 3-wegklep (schakelt tussen ruimteverwarming en warm tapwater)
f Gemotoriseerde 3-wegklep (mengt de hoofdzone)
g Hoofdpomp
h Bijkomende pomp
i Afsluiter
j Verdeelstuk (ter plaatse te voorzien)
k Warmtapwatertank
HPC1...3 Warmtepompconvector (te plaatse te voorzien)
FHL1...3 Vloerverwarmingslus (ter plaatse te voorzien)
▪
Aftappen – Lage punten. Voorzie aftappunten op alle lage punten van de
installatie om het watercircuit volledig te kunnen aflaten.
▪
Aftappen – Overdrukveiligheidsklep. Sluit de afvoerslang correct aan op de
afvoer om te voorkomen dat er water uit de unit wordt gemorst. Zie
afvoerslang op de afvoer
▪
Ontluchtingspunten. Voorzie ontluchtingspunten op alle hoge punten van de
installatie; deze punten moeten voor onderhoud gemakkelijk bereikbaar zijn. De
binnenunit is voorzien van twee automatische ontluchtingskleppen. Controleer
of deze ontluchtingskleppen NIET te hard zijn vastgedraaid, zodat het
watercircuit automatisch ontlucht kan worden.
75°C
j
k
HPC1
HPC2
f
i
i
j
M
M
h
g
i
i
FHL1
4
aansluiten" [
68].
6
