7.9.12 De pomp van het warm tapwater aansluiten
7.9.13 De alarm-output aansluiten
7.9.14 De AAN/UIT-output van de ruimteverwarming aansluiten
Uitgebreide handleiding voor de installateur
94
X1M

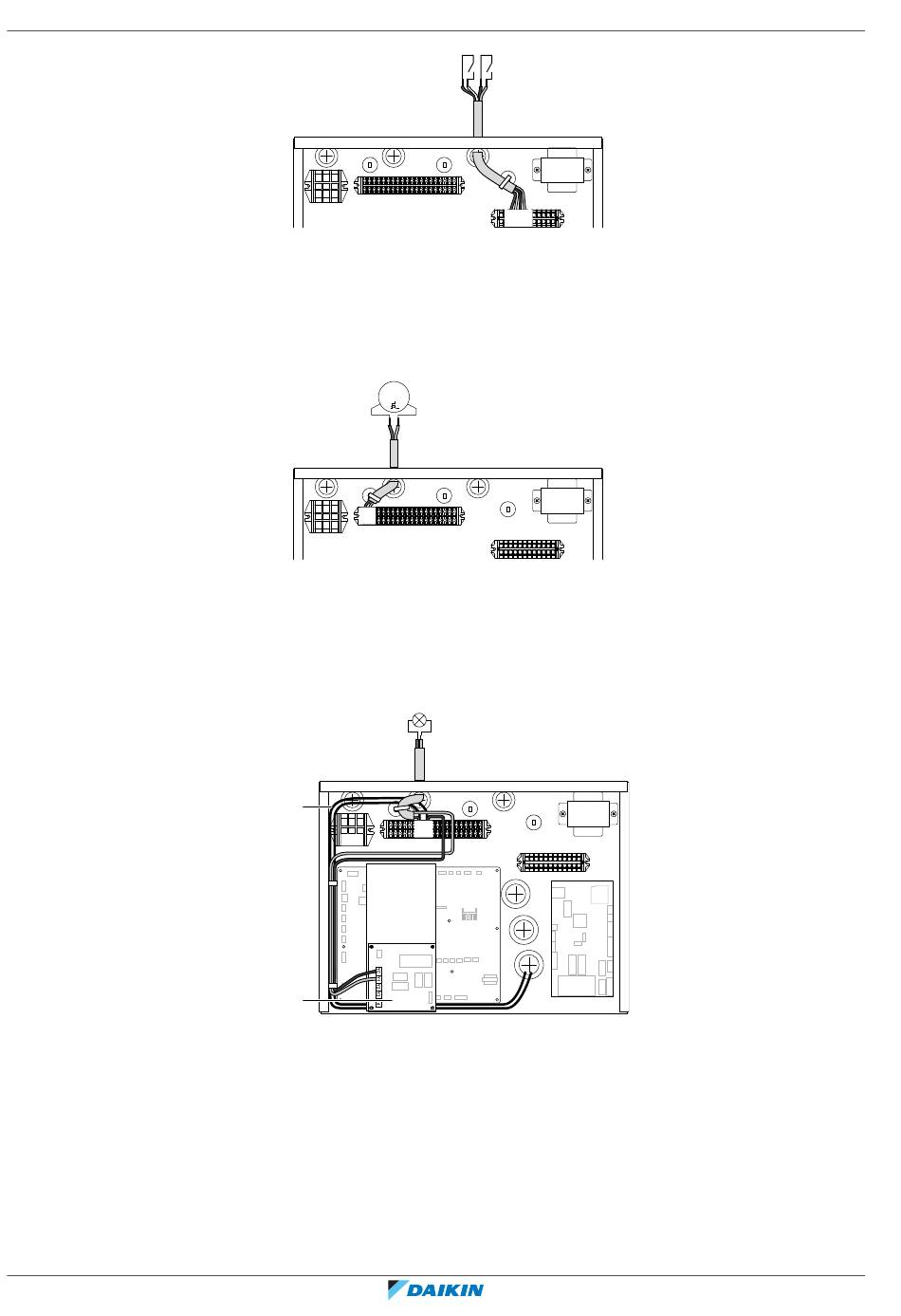

2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
1 Sluit de kabel van de pomp voor het warm tapwater aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
M
M2P
1~
1 2
X1M
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
1 Sluit de kabel van de alarmuitgang aan op de juiste aansluitklemmen zoals
hieronder afgebeeld.
b
7 9
X1M
X1M
YC
Y1
a
A4P
a
De EKRP1HBAA dient verplicht geplaatst te worden.
b
Voorbedrading tussen X2M/7+9 en Q1L (=thermische beveiliging back-upverwarming). NIET wijzigen.
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
1 Sluit de kabel van de AAN/UIT-output van de ruimteverwarming aan op de
juiste aansluitklemmen zoals hieronder afgebeeld.
S3S S2S
X2M
3 4 56
X5M
X2M
X5M
X2M
X5M
A5P
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
