7
|
Installatie
7.9.6 De elektrische bedrading op de buitenunit aansluiten
Uitgebreide handleiding voor de installateur
86
Onderdeel
Aardlekschakelaar
(a) MCA=Minimum circuitstroombelastbaarheid. De vermelde waarden zijn
maximumwaarden (zie de elektrische gegevens van de combinatie met de
binnenunits voor de juiste waarden).

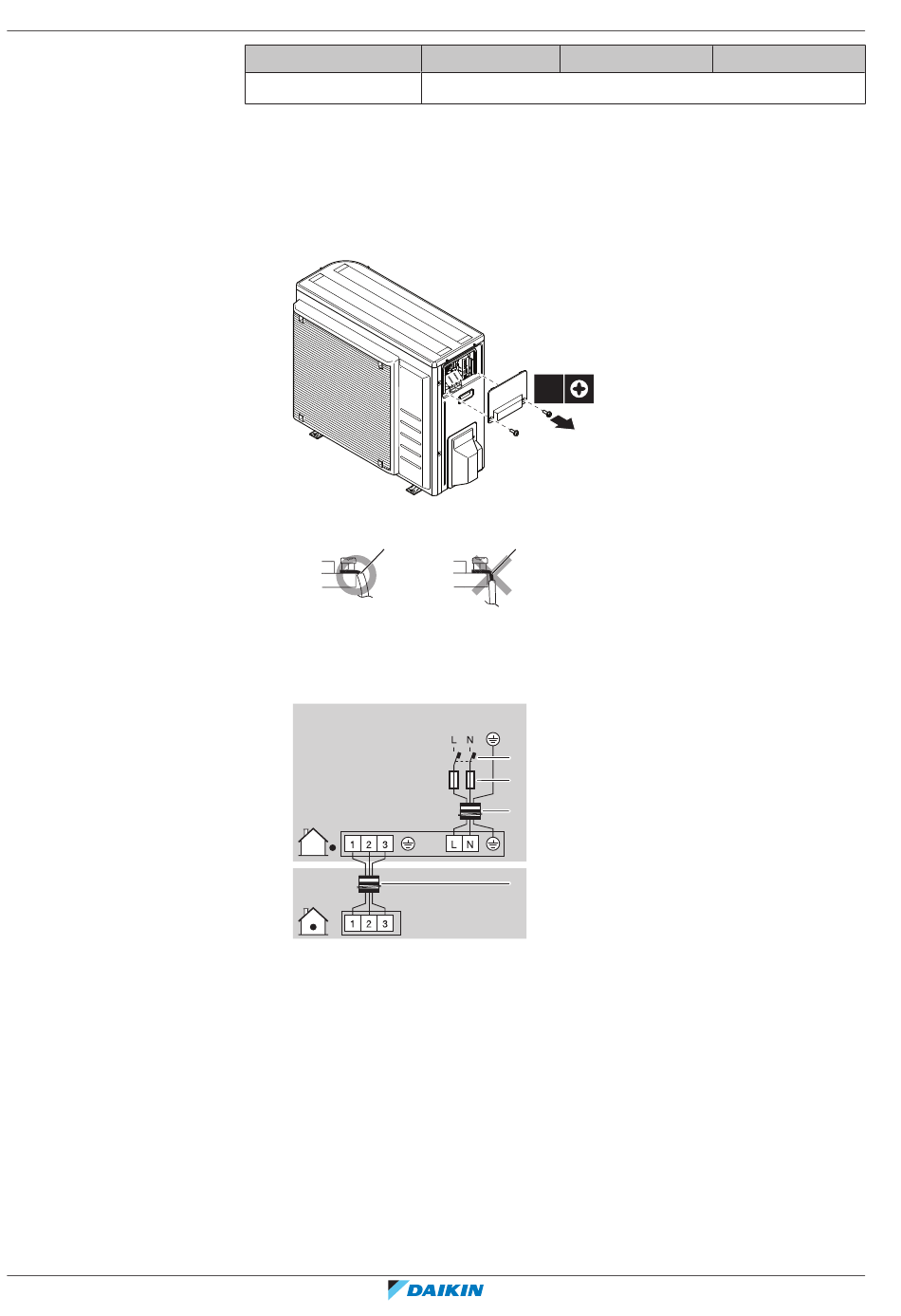

1 Verwijder het deksel van de schakelkast.
2 Strip de isolatie (20 mm) van de draden.
a
a
Strip de draad tot op dit punt
b
Wanneer u de draad te ver stript, kan dit elektrische schokken of lekkage veroorzaken
3 Sluit de doorverbindingskabel en de elektrische voeding als volgt aan. Gebruik
de draadbinder om de draden niet onnodig op te spannen.
a Doorverbindingskabel
b Voedingskabel
c Zekering
d Aardlekschakelaar
ERGA04+06DAV3
ERGA08DAV3
Moeten voldoen aan de toepasselijke wetgeving
2×
b
1N~ 50 Hz
220-240 V
d
c
b
a
ERGA04~08DAV3A
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
