9. Isolatieweerstandstest
Veiligheidsopmerkingen:
Risico op elektrische schokken: Isolatieweerstandstests worden uitgevoerd bij hoge DC-spanningen en zijn bij aanraking gevaarlijk.
Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van een isolatieweerstandstest en volg alle noodzakelijke gezondheids-
en veiligheidsvoorschriften op.
Gebruik bij de MIT2500 alleen de 2,5kV-meetsnoerset voor meetbereiken boven 1 kV.
Houd meetsnoeren nooit vast bij meetbereiken boven 1 kV.
Circuitisolatie: het te testen circuit moet volledig worden ontladen en veilig worden geïsoleerd voordat testaansluitingen
kunnen worden gemaakt
Automatische ontlading:
isolatietest. Dit is een veiligheidsfunctie om te voorkomen dat er gevaarlijke spanningen in geteste circuits aanwezig blijven nadat de
test is afgerond.
Detectie van een spanningvoerend circuit:
Isolatietests mogen uitsluitend worden verricht aan spanningsloze, geïsoleerde circuits. Het kan echter af en toe gebeuren dat er
per ongeluk op een spanningvoerend circuit wordt aangesloten of dat er in geïsoleerde circuits toch spanning aanwezig is door een
koppeling met een aangrenzend circuit.
Als er een spanning onder 30 V wordt vastgesteld in het te testen circuit, voert het instrument een meting uit.
Bij circuitspanningen boven 30 V klinkt er een waarschuwingszoemer in het instrument en wordt op het scherm de circuitspanning in
meetbereiken weergegeven die niet bedoeld zijn voor spanningsmeting, zoals de isolatietest. Er wordt voorkomen dat het instrument
een isolatietest uitvoert. Zie hoofdstuk 13 - SETUP
Opmerking: deze limiet is bij de MIT481/2 en MIT485/2 verhoogd naar 75 V, maar een waarschuwingszoemer zal
spanningen boven 50 V aangeven.
Wees extreem voorzichtig bij het gebruik of meten van spanningen boven 50 V, met name in hoogspanningssystemen.
Gezekerde meetsnoeren zijn beschikbaar als een optioneel accessoire voor lokale situaties waar verhoogde bescherming is vereist. Zie
hoofdstuk 13 - SETUP
Er kunnen gevaarlijke spanningen in het isolatietestbereik bestaan zolang de knop [TEST] is ingedrukt.
9.1 Meting bij instrumenten met 2 aansluitklemmen en MIT2500
Opmerking: Voor alle isolatietests tot maximaal 1000 V kan het RODE meetsnoer worden vervangen door de geschakelde
meetsonde SP5
De knop van de schakelsonde SP5 bedient de testfuncties op precies de zelfde manier als de knop TEST op het instrument, maar u
hoeft uw ogen niet af te wenden van de apparatuur die wordt getest.
9.1.1 Isolatietest
1. Sluit meetsnoeren aan op de RODE en ZWARTE testaansluitingen op het instrument.
2. Selecteer met de bereikknop [
hieronder de spanningswaarde van het geselecteerde bereik weer:
10
100
G
W

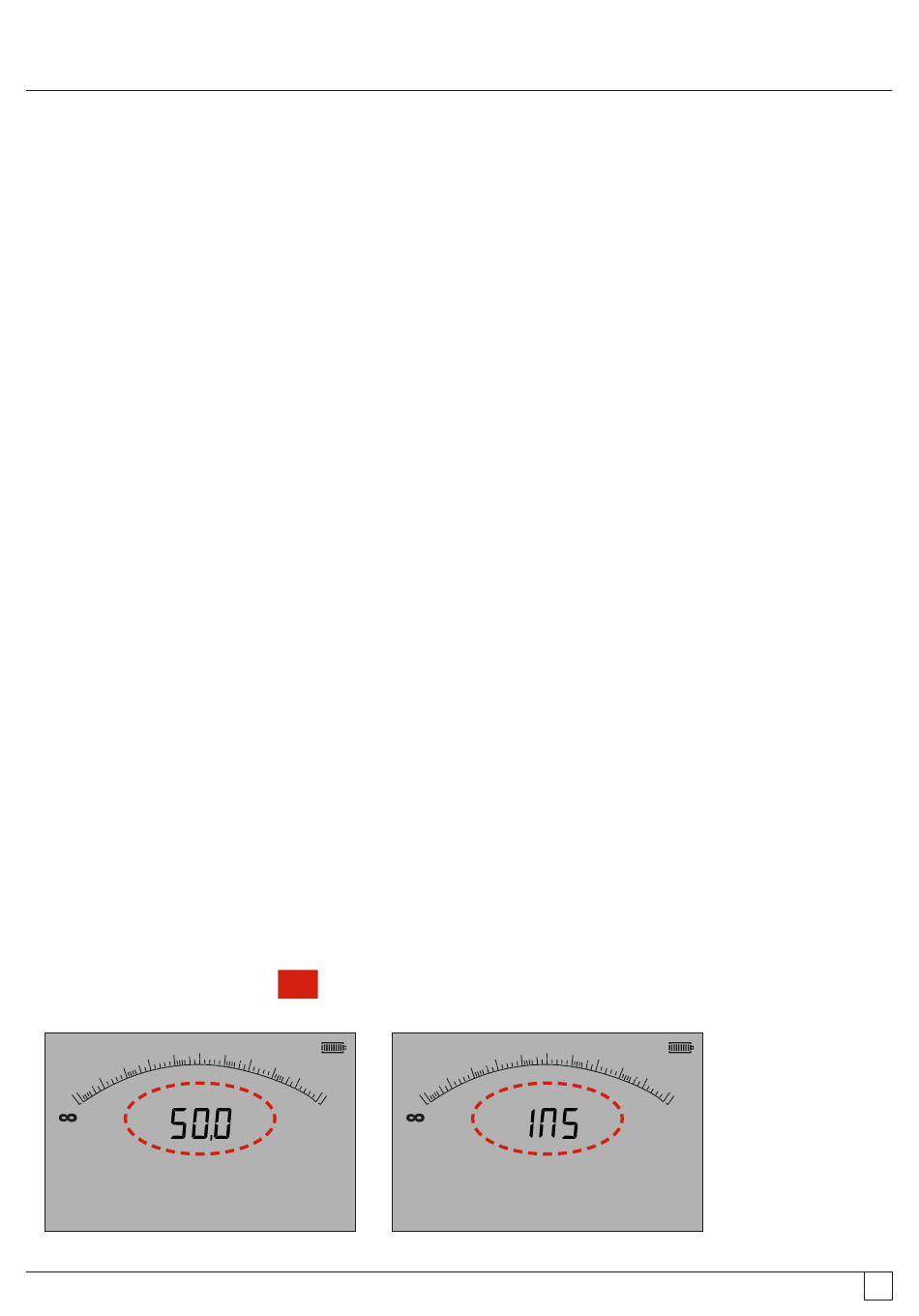

- Figuur 17 MIT420/2 en MIT430/2
MIT400/2
capacitieve circuits worden automatisch ontladen wanneer de testknop wordt losgelaten na een
MW
]. een van de testspanningen van de isolatietestmodus (MΩ). Het instrument geeft zoals
1
0.1
0.01
0
V
M
W
10
1
100
G
W
-Figuur 17a MIT400/2 en MIT410/2
0.1
0.01
0
M
W
