9.3.2 Polarisatie-index:
Gebruik dezelfde procedure als hierboven beschreven voor DAR (paragraaf 9.3.1). De testtijden kunnen niet worden gewijzigd..
9.3.3 Getimede tests:
Getimede tests maken gebruik van een afteller en voeren na afloop van de getimede periode een meting uit.
1. Selecteer met de bereikknop [
2. Sluit de meetsnoeren aan op het door te meten circuit.

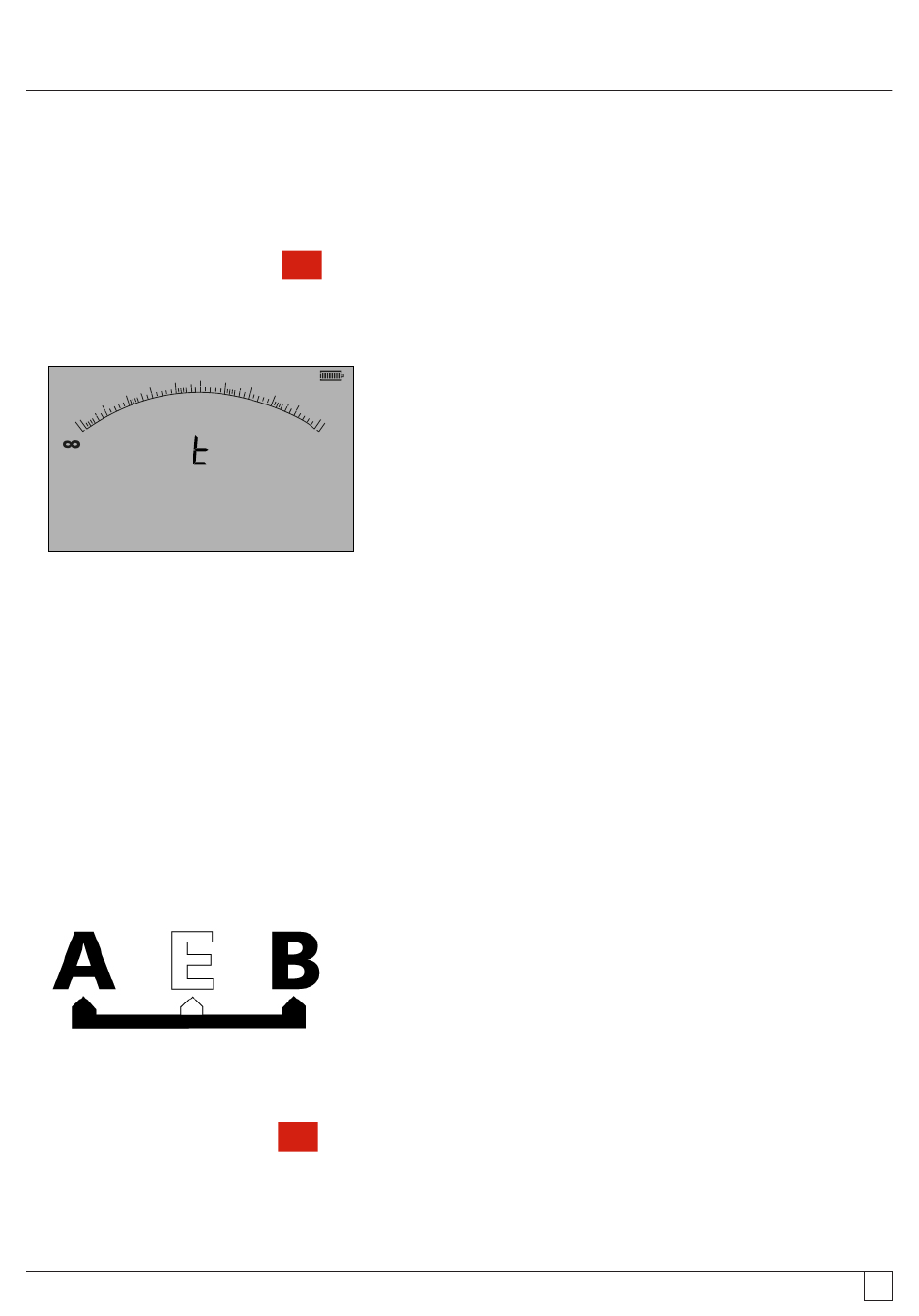

Druk op de knop DAR-PI-T op het toetsenblok tot het scherm 't' als kleine digitale aflezing weergeeft, zie hieronder
10
100
1
G
W
- Figuur 28
3. Druk op de knop TEST. Er wordt nu vanaf de in het menu SETUP geconfigureerde limiet afgeteld. Na het aftellen voert de MIT
een meting uit en geeft het resultaat weer als een weerstand.
9.3.4 Isolatietestresultaten opslaan
Druk bij de MIT420/2, 430/2, 481/2, 485/2 en MIT2500 na afloop van de meting op de knop STORE op het toetsenblok. De resultaten
worden in het geheugen opgeslagen. Zie voor informatie over opgeslagen resultaten hoofdstuk 12 OPSLAAN/DOWNLOADEN.
9.4 Bij instrumenten met 3 aansluitklemmen (alleen MIT481/2, MIT485/2)
Isolatietests kunnen worden uitgevoerd met behulp van de drie aansluitklemmen, of slechts twee aansluitklemmen. Standaard wordt
de meting uitgevoerd over het RODE/ZWARTE paar (B-A), maar dit kan zoals hieronder worden gewijzigd:
9.4.1 Gebruik van 2 meetsnoeren op een instrument met 3 aansluitklemmen
Een meting kan over elk van de drie paren worden uitgevoerd, zolang dit paar op het scherm wordt weergegeven.
1. Zorg dat het instrument op de modus A-B is ingesteld en controleer of dit op het scherm wordt weergegeven, zie hieronder:
- Figuur 29
Voor informatie over het wijzigen van de configuratie zie hoofdstuk 7.3 - 3 Aansluitklemmen.
2. Sluit meetsnoeren aan op alleen de RODE en ZWARTE testaansluitingen.
3. Selecteer met de bereikknop [
4. Sluit de meetsnoeren aan op het door te meten circuit.
5. Het instrument geeft de spanning over de meetsnoeren aan, zoals hieronder.
6. Als het scherm niet de optie A-B weergeeft, druk dan op de knop A-E-B (T-G-R ) om deze modus te wijzigen.
MIT400/2
MW
] een van de testspanningen van de MΩ-meetmodus.
1
0.1
0.01
0
M
W
MW
] een van de spanningen van de ISOLATIE-modus.
