4. Selecteer de functie DAR.

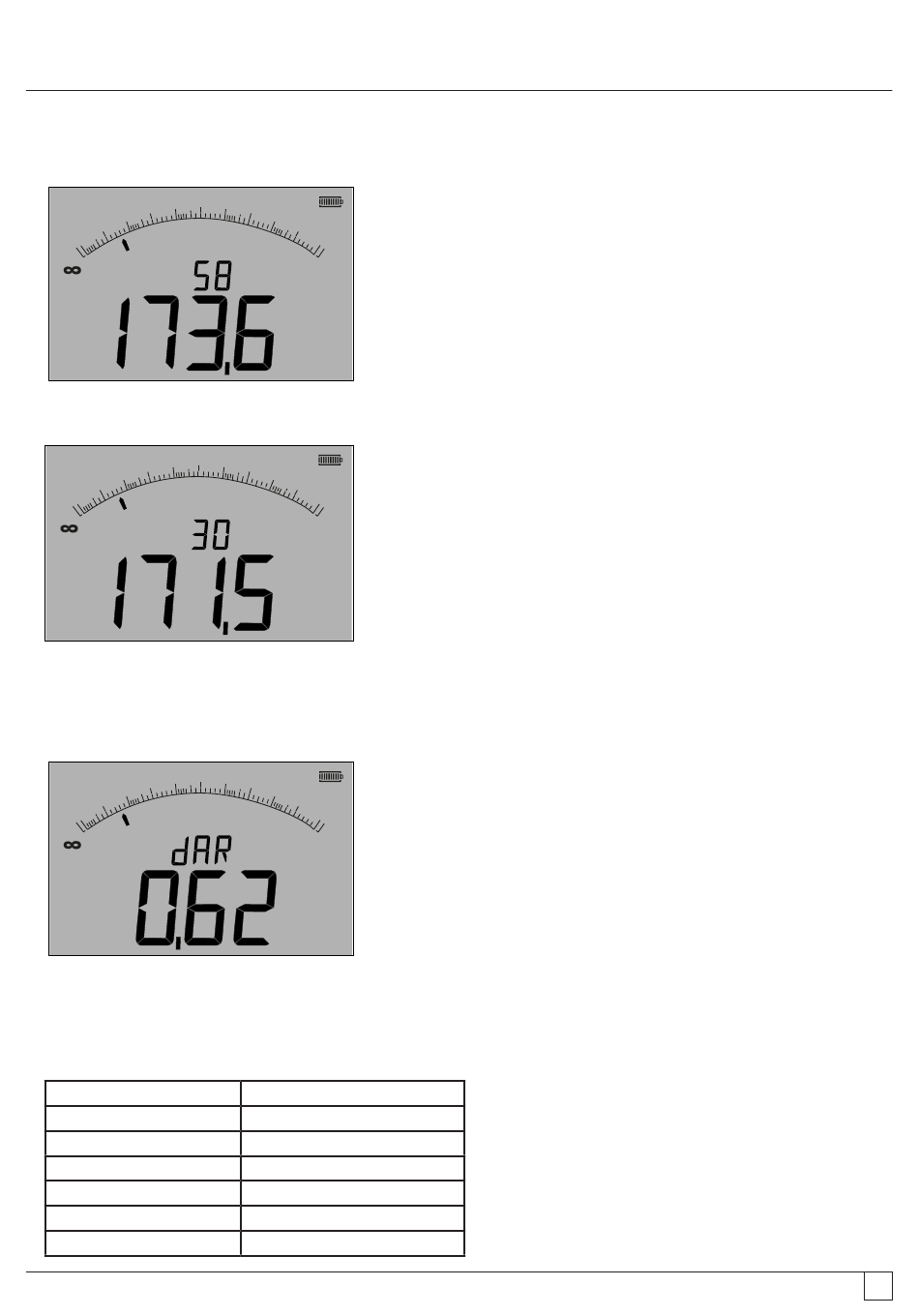

5. Houd de knop TEST ingedrukt om de test te starten. Het scherm toont een afteller en de huidige isolatiewaarde, zie hierboven:
10
100
G
W
G
- Figuur 25
6. Bij het eerste meetinterval toont de MIT de gemeten waarde en logt deze in het tijdelijke geheugen.
10
100
G
W
G
Opmerking: op de geselecteerde 15 of 30 seconden wordt de meting intern gelogd. Deze waarde wordt niet in het
geheugen opgeslagen tenzij er op de knop 'SAVE' wordt gedrukt NADAT de DAR-meting is voltooid (zie paragraaf 9.3.3)..
- Figuur 26
7. Aan het eind van de testperiode voert de MIT een tweede meting uit en toont de resultaten daarvan als een verhouding van de
1e en 2e waarde, zie hieronder:
10
100
G
W
Opmerking: de tweede meting wordt gelogd op 0 seconden. Opnieuw wordt deze waarde niet in het geheugen
opgeslagen tenzij er op de knop 'SAVE' wordt gedrukt na voltooiing van de test, zie hoofdstuk 9.3.4
- Figuur 27
8. Op het display kunnen resultaten zoals vermeld in de onderstaande tabel worden weergegeven. Druk herhaaldelijk op de knop
(image placed here) om door de resultaten te scrollen:
Secundair scherm
dAR
t 1
Testspanning op t1
t 2
Testspanning op t2
dAR of PI
MIT400/2
1
0.1
0.01
0
s
M
W
1
0.1
0.01
0
s
M
W
1
0.1
0.01
0
Primair scherm
Geselecteerde verhouding
Weerstand op t1
Weerstand op t1
Weerstand op t2
Weerstand op t2
Geselecteerde verhouding
www.megger.com
24
