9.5.1 Testen in de ESD-modus
Voor inschakeling van de ESD-modus, zie hoofdstuk 13 SETUP.
1. Sluit meetsnoeren aan op alleen de RODE en ZWARTE testaansluitingen.
2. Selecteer met de bereikknop [
3. Sluit de meetsnoeren aan op de juiste testgewichten en plaats de testgewichten op het oppervlak van het materiaal waaraan moet
worden gemeten, dit volgens de vereisten van de betreffende testnorm.

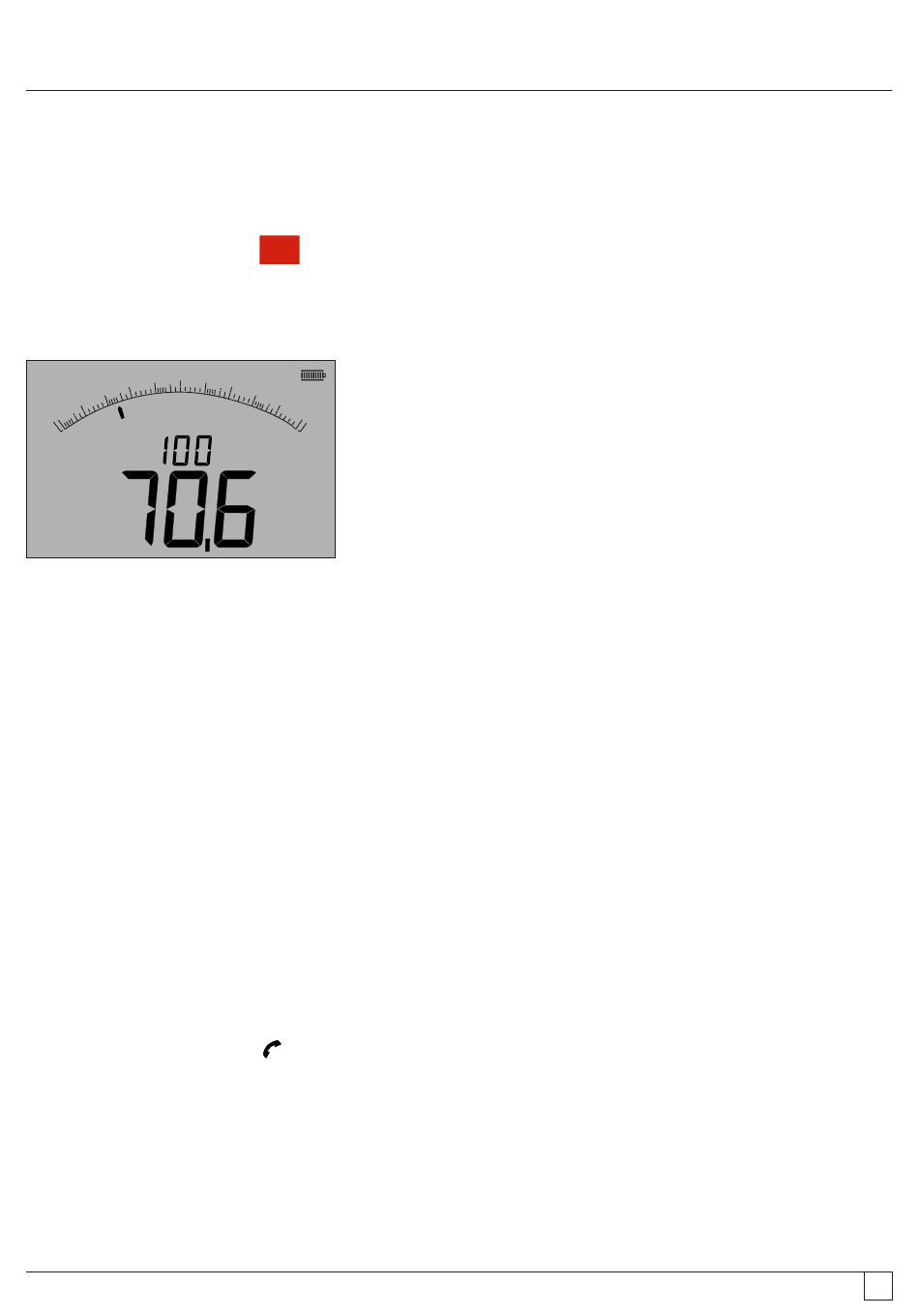

4. Houd de testknop ingedrukt. Het instrument geeft de weerstand over de meetsnoeren aan, zoals hieronder:
7
10
8
10
9
10
W
- Figuur 32
Opmerkingen:
Om de isolatietest AAN te vergrendelen, zie hoofdstuk 9.1.5.
9.5.2 Lekstroomweergave
Terwijl de test wordt uitgevoerd is het mogelijk om de lekstroom in plaats van de testspanning als de kleinere digitale aflezing weer te
geven.
Om de LEKSTROOM tijdens de test weer te geven, zie hoofdstuk 9.1.6
9.6 REN-modus
De REN-meting is beschikbaar in twee meetmodi, de capaciteitsmodus en de 100V-isolatiemodus. Het verschil is dat in de capaciteitsmodus
een laagspanningstest (normaal 4 V) wordt uitgevoerd en bij de isolatietest een hoogspanningsmeting (100 V).
BEIDE metingen leveren een capaciteitswaarde op wanneer op de telefoonknop wordt gedrukt. Op het grote display wordt dan de
capaciteit van het circuit weergeven en op het kleine display de REN-telling.
De REN-waarde kan indien nodig in SETUP (configuratie) worden aangepast met de configuratie-optie "HuF".
Een REN-meting uitvoeren:
1. Selecteer het bereik CAPACITANCE (capaciteitsmeting) of 100V INSULATION (110V-isolatietest).
2. Voer de meting uit zoals beschreven in de desbetreffende paragraaf in deze gebruikershandleiding.
3. Druk op de REN-telefoonknop
Opmerking:
De keuze van de methode hangt af van het circuitontwerp. Er moet een bekend circuit worden getest om vast te stellen welke methode van
toepassing is op het type installatie dat wordt getest.
MIT400/2
MW
] een van de spanningen van de ISOLATIE-modus.
6
10
5
10
4
10
V
M
W
. Het display toont een berekening van het REN-getal op basis van het resultaat van de meting.
www.megger.com
27
