10.2 Uni- of bidirectionele test
Het instrument is standaard ingesteld op een continuïteitstest in één richting (unidirectioneel). Dit kan in SETUP worden gewijzigd in
een test in twéé richtingen (bidirectioneel). Zie hoofdstuk 13.
Eerste test:
Tweede test:
Net als bij de unidirectionele test is bij de bidirectionele test de meting automatisch. De weergegeven meetwaarde is de hoogste
meetwaarde van de metingen in beide richtingen.
De polariteit van het primaire resultaat wordt op het scherm door een pijl aangegeven:
-> = voorwaartse polariteit
<- = achterwaartse (omgekeerde) polariteit
Zowel de unipolaire als de bipolaire test is automatisch en start zodra de meetsnoeren contact maken met het te testen circuit.
4 00
6 00
2 00
0
k
W

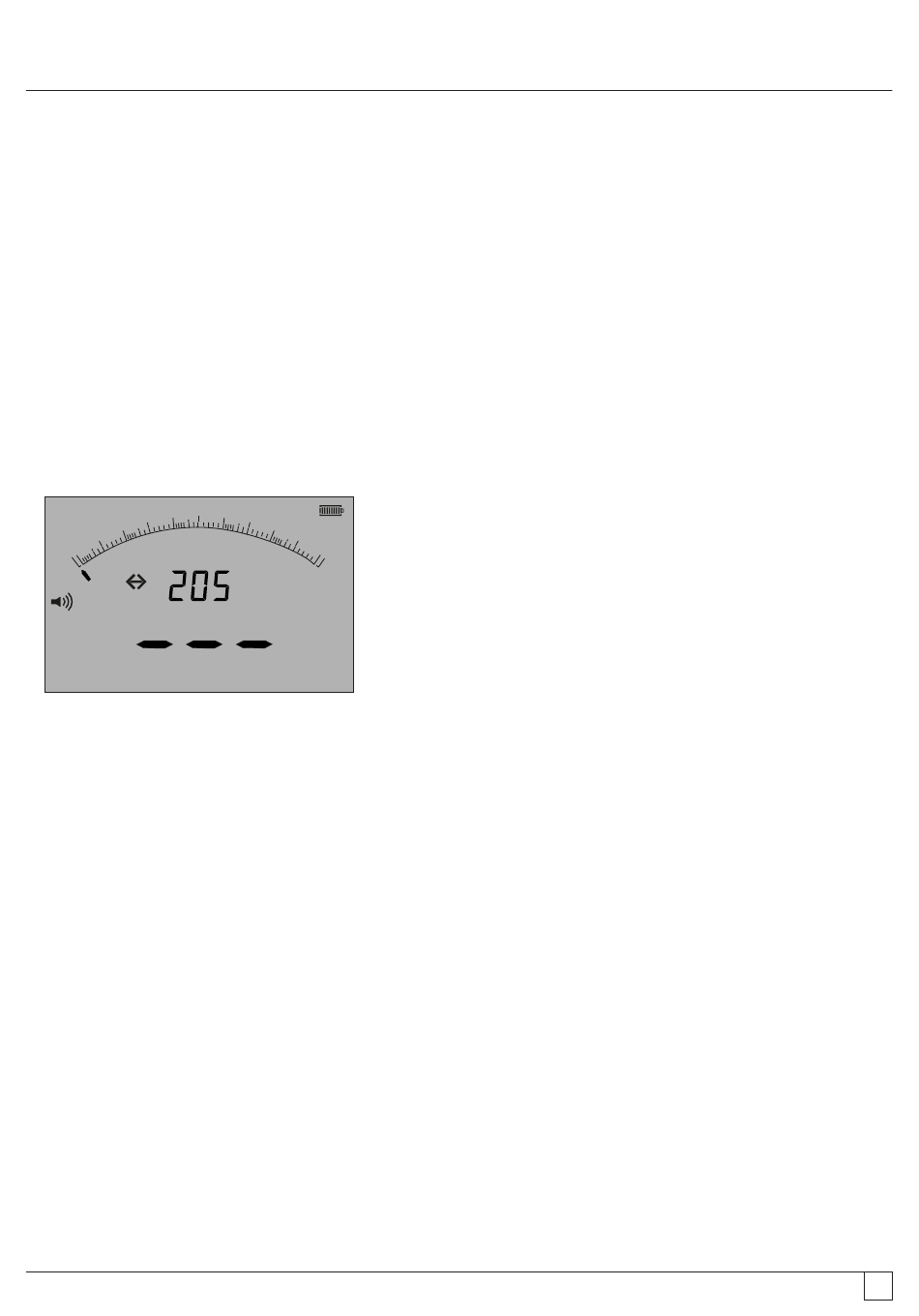

- Figuur 34
10.2.1 Bidirectionele modus activeren
1. Zie paragraaf 13.1 - SETUP REV=ON
2. Het display toont <- en -> wanneer tijdens de meting de polariteit verandert.
OPMERKING: wanneer de zoemer is ingeschakeld, geeft deze een geluidssignaal en stopt de bidirectionele test. Om de bidirectionele
test voort te zetten, drukt u op de zoemerknop.
10.3 Nulstelling van meetsnoeren
Nulstelling van de meetsnoeren inschakelen
De meetsnoerweerstand kan van de weergegeven meetwaarde worden afgetrokken. Deze 'nulwaarde' (of nulstelwaarde) is beperkt
tot 9,99 ohm
De 'nulwaarde' blijft bewaard als het instrument wordt uitgeschakeld.
Het wordt aanbevolen om regelmatig de 'nulwaarde' te controleren of de meetsnoerweerstand opnieuw op nul in te stellen, omdat
de weerstand van meetsnoeren en/of hun aansluitingen na verloop van tijd of na loskoppelen en opnieuw aansluiten kan veranderen.
1. Sluit in de continuïteitsmodus de meetsnoeren met elkaar kort.
2. Zodra de waarde is gestabiliseerd, drukt u op de knop TEST. De MIT zal de weerstandswaarde van de meetsnoeren bij alle
toekomstige metingen aftrekken, totdat u de nulwaarde verwijdert
Het symbool voor snoernulstelling
Normale meetsnoerwaarden per paar:
Standaard ongezekerde meetsnoeren van 1,2 m
■
10 A gezekerde meetsnoeren van 1,2 m
■
500 mA gezekerde meetsnoeren van 1,2 m
■
Dit zijn slechts richtlijnen en deze kunnen tussen fabrikanten aanzienlijk verschillen.
MIT400/2
rode aansluitklem = 4,5 VDC, zwarte aansluitklem = 0 VDC
rode aansluitklem = 0 VDC, zwarte aansluitklem = 4,5 VDC
8 00
100 0
z
m
A
W
z
wordt weergegeven wanneer de nulstelfunctie actief is.
= 0,05 ohm
= 0,07 ohm
= 1,80 ohm
www.megger.com
29
