6.6 Montage
1
385
126
1.

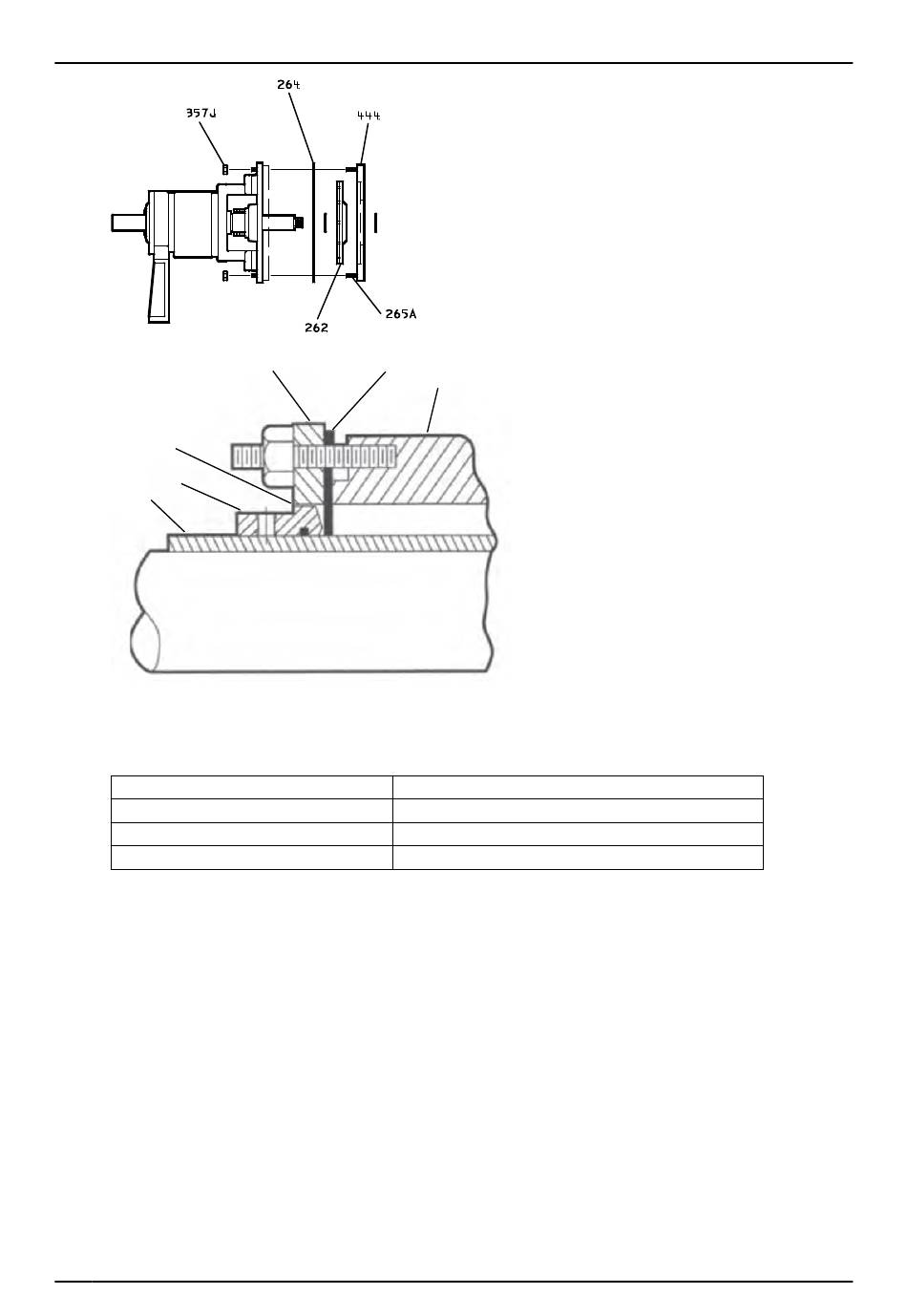

Uitlijning van stap op volger met blootgestelde zijde van het drukstuk.
6.6.6 Installatie van de waaier
Als uw pomp dit type waaier gebruikt... Verwijs vervolgens naar deze installatieprocedure...
Omsloten waaier
Open waaier
Shearpeller™
6.6.6.1 Installeer een open waaier
1.
Installeer de spies van de as (178) op de as (122).
2.
Plaats de O-ring (412F) van de mof op de asmof (126).
3.
Breng een ruime hoeveelheid anti-aanslagmengsel op de boring en de as van de waaier aan,
zoals Loctite Nickel Anti-seize.
4.
Breng een coating van Loctite 272, ongeveer 1/8 inch breed, aan over de volledige lengte van
de schroefdraad.
5.
Schuif de waaier (101) op de as en controleer of de O-ring (412F) van de mof in de groef blijft.
6.
Plaats de O-ring (412A) op de waaiermoer (304) en installeer deze op de as.
106
107
146
Installeer een omsloten waaier.
Installeer een open waaier.
Installeer een Shearpeller™.
Models 3180, 3181, 3185, and 3186 Handleiding voor installatie, bediening en onderhoud
