4.4 Pomp-met-aandrijving uitlijning
Met deze meetklok wordt verkeerde hoekuitlijning gemeten.
P
Y

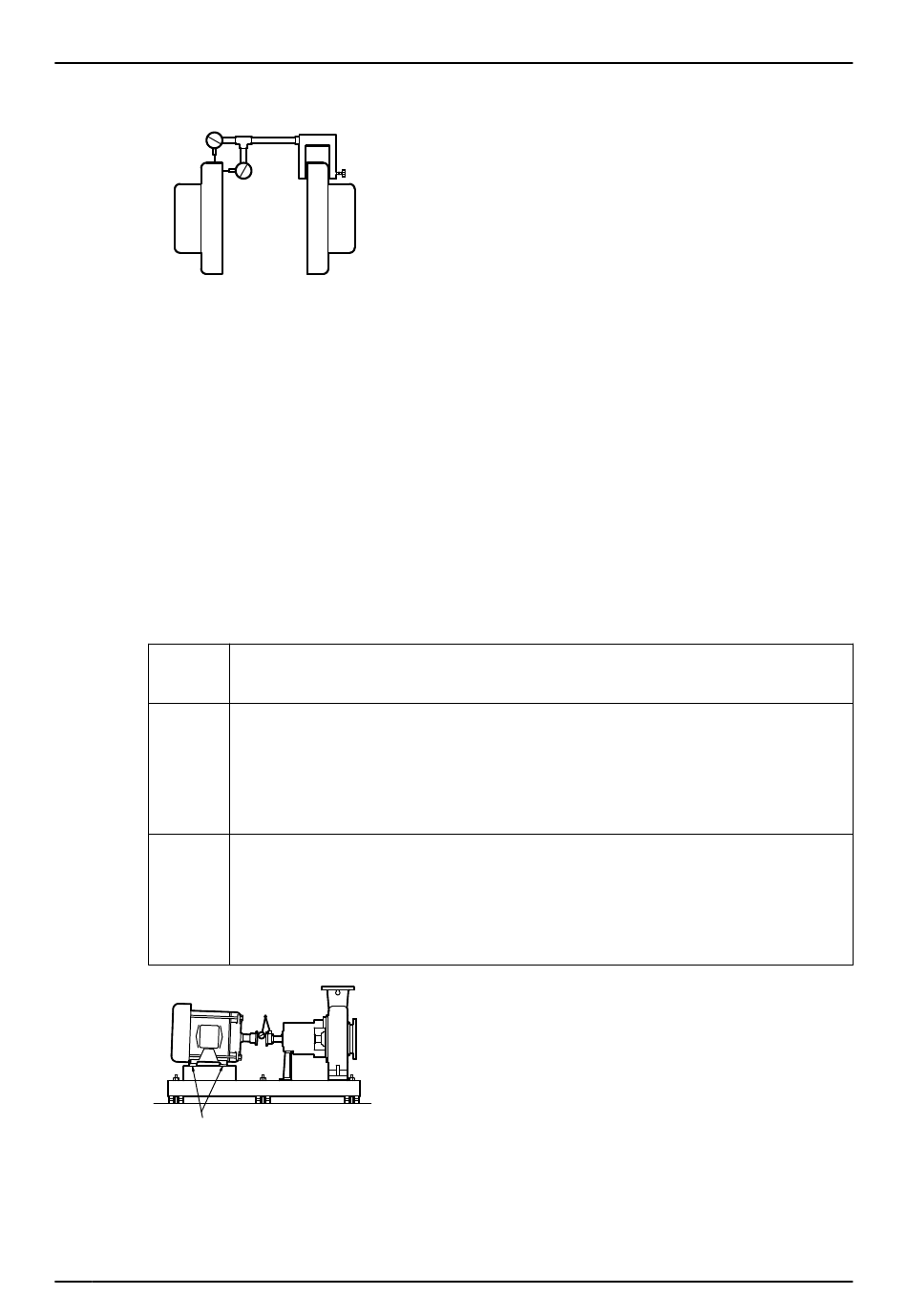

Afbeeldingnr. 18: Meetklokbevestiging
2.
Draai het koppelingsgedeelte (X) van de pomp om te controleren dat de meetklokken in contact
komen met het koppelingsgedeelte van de aandrijving (Y) maar ga niet tot op het einde.
3.
Stel de meetklokken zo nodig af.
4.4.5 Instructies voor pomp-met-aandrijving uitlijning
4.4.5.1 Voer hoekuitlijning uit voor een verticale correctie
1.
Stel de meetklok voor hoekuitlijning in op nul op de positie bovenaan in het midden (12 uur) van
het koppelingsgedeelte (Y) van de aandrijving.
2.
Stel de meetklok nu in op de positie onderaan in het midden (6 uur).
3.
Registreer de afleeswaarde van de meetklok.
Is de af-
leeswaar-
de...
Negatief
Positief
Shims
Afbeeldingnr. 19: Zij-aanzicht van een onjuiste verticale uitlijning
4.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
4.4.5.2 Voer hoekuitlijning uit voor een horizontale correctie
34
A
X
Dan...
De koppelingsgedeelten zitten aan de onderkant verder uit elkaar dan aan de bo-
venkant. Voer een van de volgende stappen uit:
•
Voeg pasringen toe om de voet van de aandrijving aan het asuiteinde hoger in te
stellen.
•
Verwijder pasringen om de voet van de aandrijving aan het andere uiteinde lager in
te stellen.
De koppelingsgedeelten zitten aan de onderkant dichter bij elkaar dan aan de bo-
venkant. Voer een van de volgende stappen uit:
•
Verwijder pasringen om de voet van de aandrijving aan het asuiteinde lager in te stel-
len.
•
Voeg pasringen toe om de voet van de aandrijving aan het andere uiteinde hoger in
te stellen.
X Y
