6.4 Demontage
5.
Verwijder de vier zeskantmoeren (355) van de drukafdichtingsplaat.
6.
Draai de stelschroeven op de afdichtingsring van de aandrijving en schuif de bus uit de afdich-
ting.
7.
Voer het onderhoud uit volgens de instructies van de fabrikant van de afdichting.
6.4.11 Verwijder de dynamische afdichting
WAARSCHUWING:
Afdekkingen zijn zwaar. Gebruik daarom de juiste ondersteuning om lichamelijk letsel te
voorkomen.
Deze procedure heeft alleen betrekking op de pompmodellen 3180 en 3185.

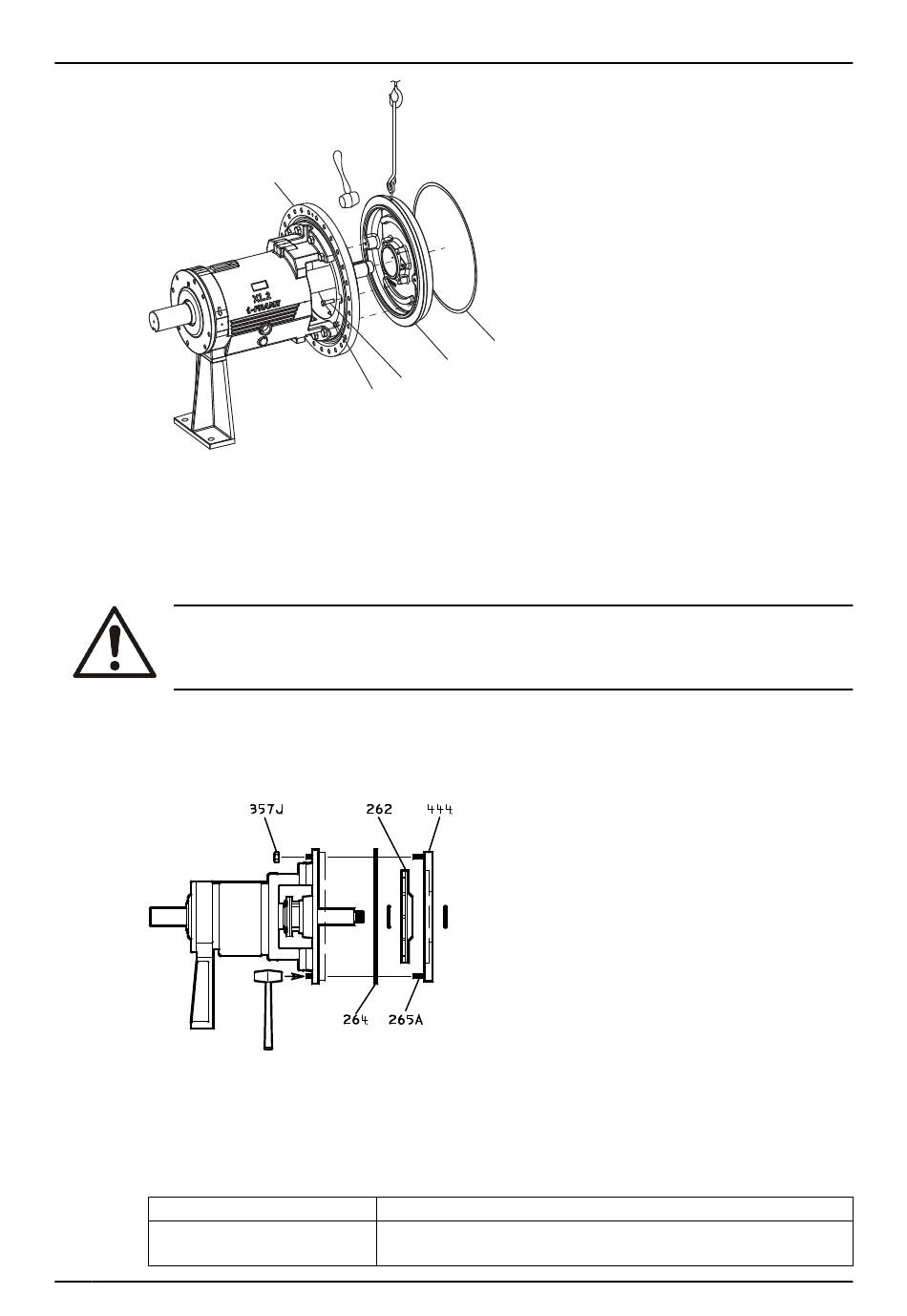

1.
Verwijder de bus naar achterplaatmoeren (357J).
2.
Verwijder de achterplaat (444) door op het uiteinde van de bouten met een zachte slaghamer te
tikken.
3.
Verwijder de waaier (262):
a)
Gebruik twee balken om in een stand van 180° tussen de waaier en de versterking en de
klep te wrikken.
b)
Controleer of de oppervlakken van de pakkingen niet beschadigd zijn.
4.
Verwijderen de secundaire afdichting:
Als uw secundaire afdichting ... Dan...
Samengestelde bus
88
108
370H
418
Verwijder de pakkingdrukstukhelften, pakking (106), lantaarn-
ring (105), en knijpdoorvoerisolator (125).
Models 3180, 3181, 3185, and 3186 Handleiding voor installatie, bediening en onderhoud
