4.1.2 Funderingsvereisten
Vereisten
•
De locatie en afmetingen van de gaten voor de funderingsbouten moet overeenkomen met die
te zien zijn op de montagetekening die bij het informatiepakket van de pomp is geleverd.
•
De fundering moet tussen twee en drie keer zoveel wegen als het gewicht van de pomp, grond-
plaat en aandrijving.
•
Voorzie een vlakke, stevige betonnen fundering om spanning en vervorming te voorkomen
wanneer u de funderingsbouten aanhaalt.
Bouten van het mantelbustype
6
5
Item Beschrijving
1.
Grondplaat
2.
Pasringen
3.
Fundering
4.
Bus
5.
Bekisting
6.
Bout

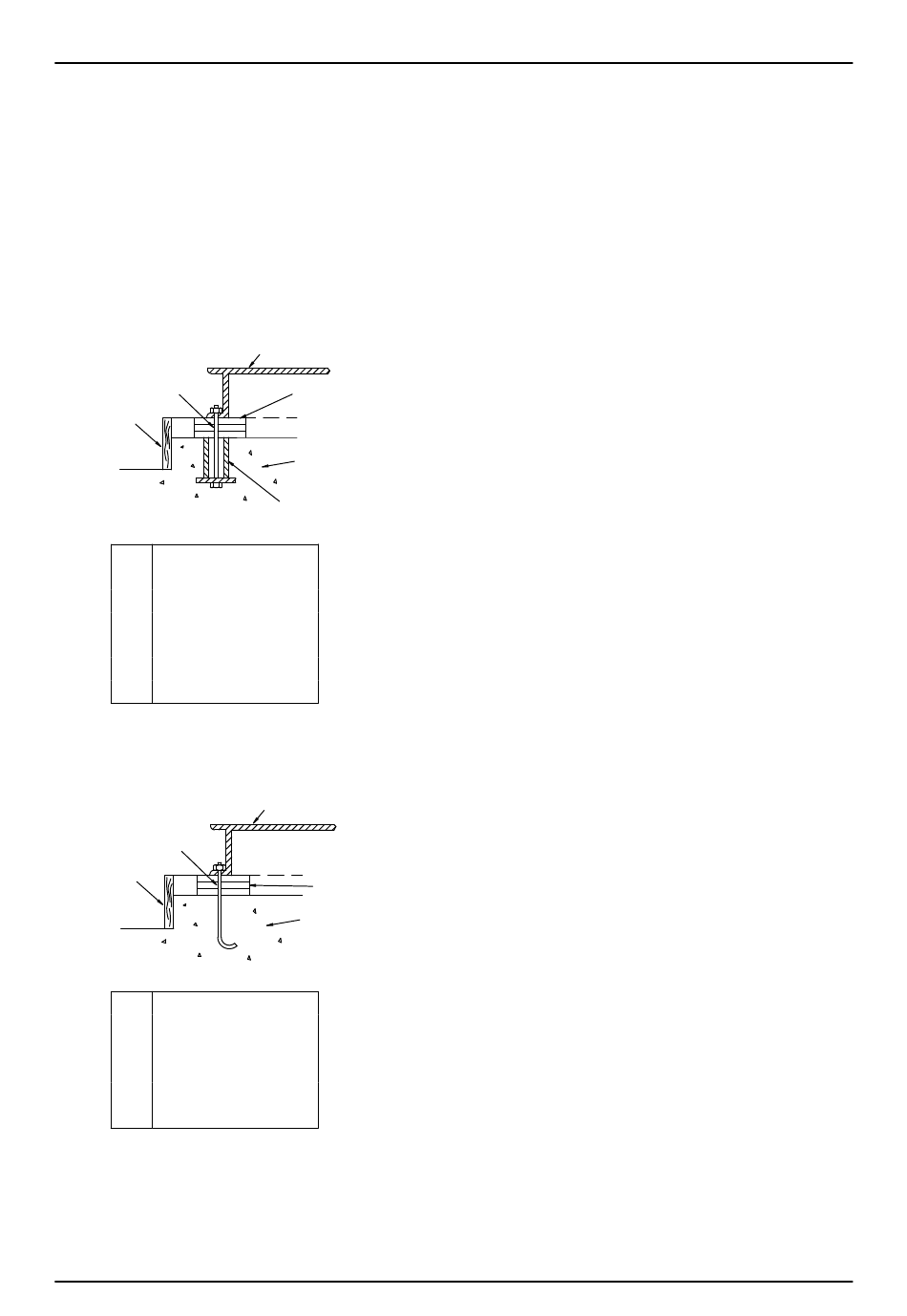

Afbeeldingnr. 11: Bouten met mantelbuis
Bouten van het J-type
5
4
Item Beschrijving
1.
Grondplaat
2.
Pasringen of wiggen
3.
Fundering
4.
Bekisting
5.
Bout
Afbeeldingnr. 12: Bouten van het J-type
