GEBRUIK
4.1
BEDIENINGSPANEEL
schakelaar / LED
1
druktoets 'UPS uit'
2
druktoets 'UPS aan'
3
LED 'netspanning beschikbaar'
(groen)
4
LED 'batterij' (geel)
5
LED 'bedrijf' (groen)
6
LED 'bypass' (geel)
7
LED 'alarm' (rood)
8
LED bar 'autonomie'
9
LED bar 'belasting'
wijzigingen voorbehouden

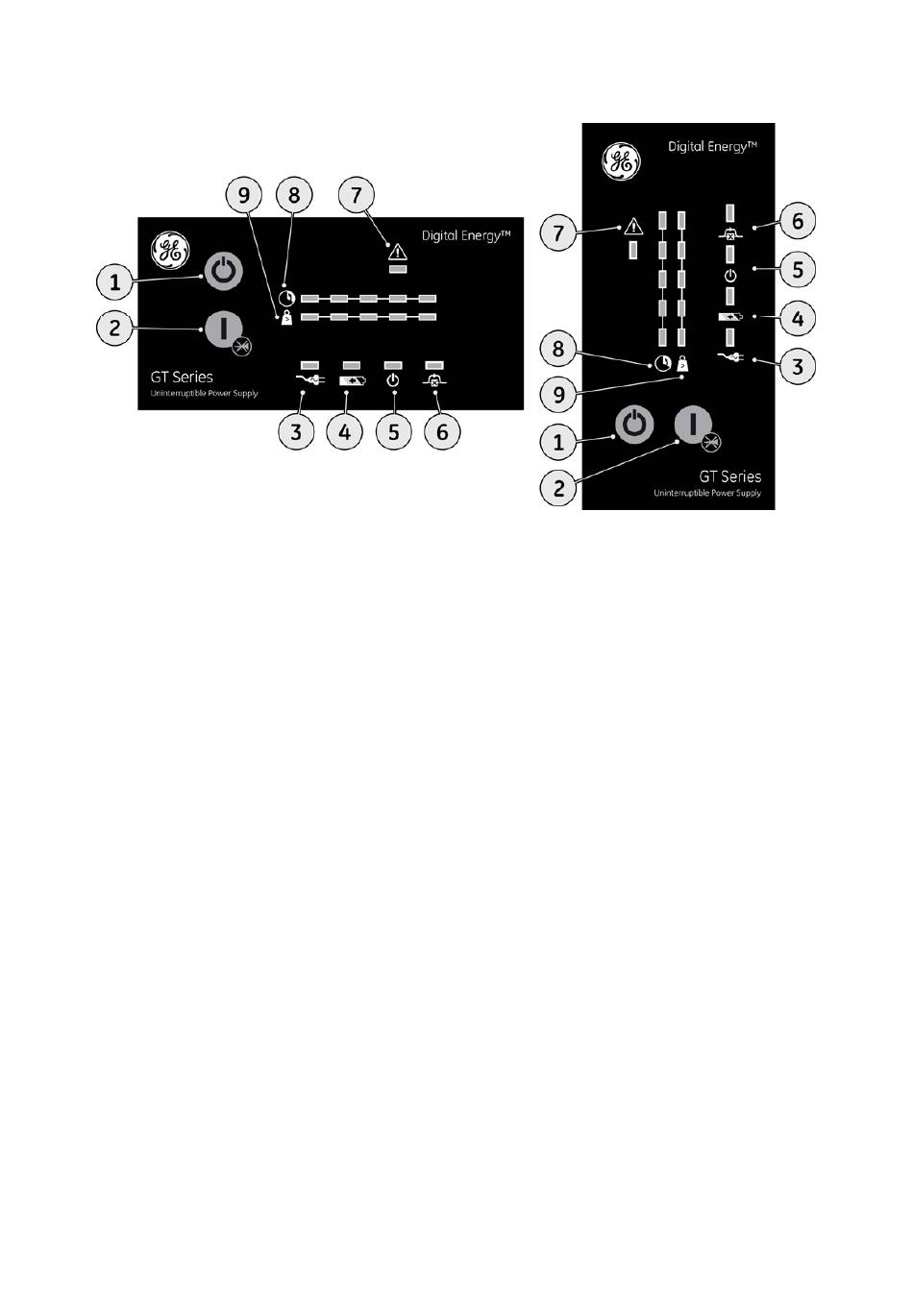

fig. 4.1: bedieningspaneel
belangrijkste functie
schakelt de UPS van normaalbedrijf naar bypassbedrijf en van
bypassbedrijf of batterijbedrijf naar standby.
zet de UPS aan, start een snelle batterijtest (zie 4.5), zet de zoemer
uit.
geeft aan of de netspanning beschikbaar is.
brandt bij batterijbedrijf van de UPS: storing in de netspanning, en
de interne batterijen leveren de benodigde energie totdat ze zijn
ontladen of totdat de netspanning is teruggekeerd.
brandt continu indien de UPS in bedrijf is.
brandt continu bij bypassbedrijf van de UPS: de binnenkomende
netspanning
wordt
rechtstreeks
aangesloten belasting. Knippert indien de netspanning buiten de
bypass-ingangstoleranties valt. Meer informatie vindt u in
paragraaf 4.4.4.
brandt in geval van een alarm.
geeft de resterende beschikbare batterij-autonomietijd aan voor
de huidige belasting, in % van de maximale autonomietijd met de
huidige belasting. Indien ook de alarm LED brandt, kan een
combinatie van LEDs branden afhankelijk van de oorzaak van het
alarm (zie 4.4).
1º LED:
2º LED:
3º LED:
4º LED:
5º LED:
geeft aan hoeveel van de capaciteit van de UPS door de huidige
belasting wordt gebruikt. Indien bv. de 25% en 50% LEDs branden,
is de belasting groter dan 26% van de maximale belasting. Indien
alle 5 LEDs branden is er sprake van overbelasting. Omdat dit
geen normale bedrijfssituatie is zal de alarm LED eveneens
branden.
1º LED:
2º LED:
3º LED:
4º LED:
5º LED:
14
Gebruikershandeiding GT Series 6 - 10 kVA UPS 1.2 (NL)
doorgestuurd
naar
0-20%
groen
21-40%
groen
41-60%
groen
61-80%
groen
81-100%
groen
0-25%
groen
26-50%
groen
51-75%
groen
76-100%
groen
>100%
geel
de
