5.8.5
Gebruik als frequentieomvormer
Wanneer de uitgangsfrequentie van de UPS verschilt van de ingangsfrequentie, zijn de automatische
bypass-functies en de handbediende bypass-functies uitgeschakeld, waardoor de aangesloten
belasting niet kan worden overgeschakeld naar het lichtnet indien er sprake is van overbelasting,
kortsluiting of een storing van de omvormer.
Indien de UPS voor onderhoudswerkzaamheden moet worden uitgeschakeld, moet de kritische
belasting gedurende deze periode ook worden uitgeschakeld.
Wanneer de setup-parameters van de UPS zijn ingesteld voor gebruik als frequentie-omvormer, wordt
de SEM-modus automatisch gedeactiveerd.

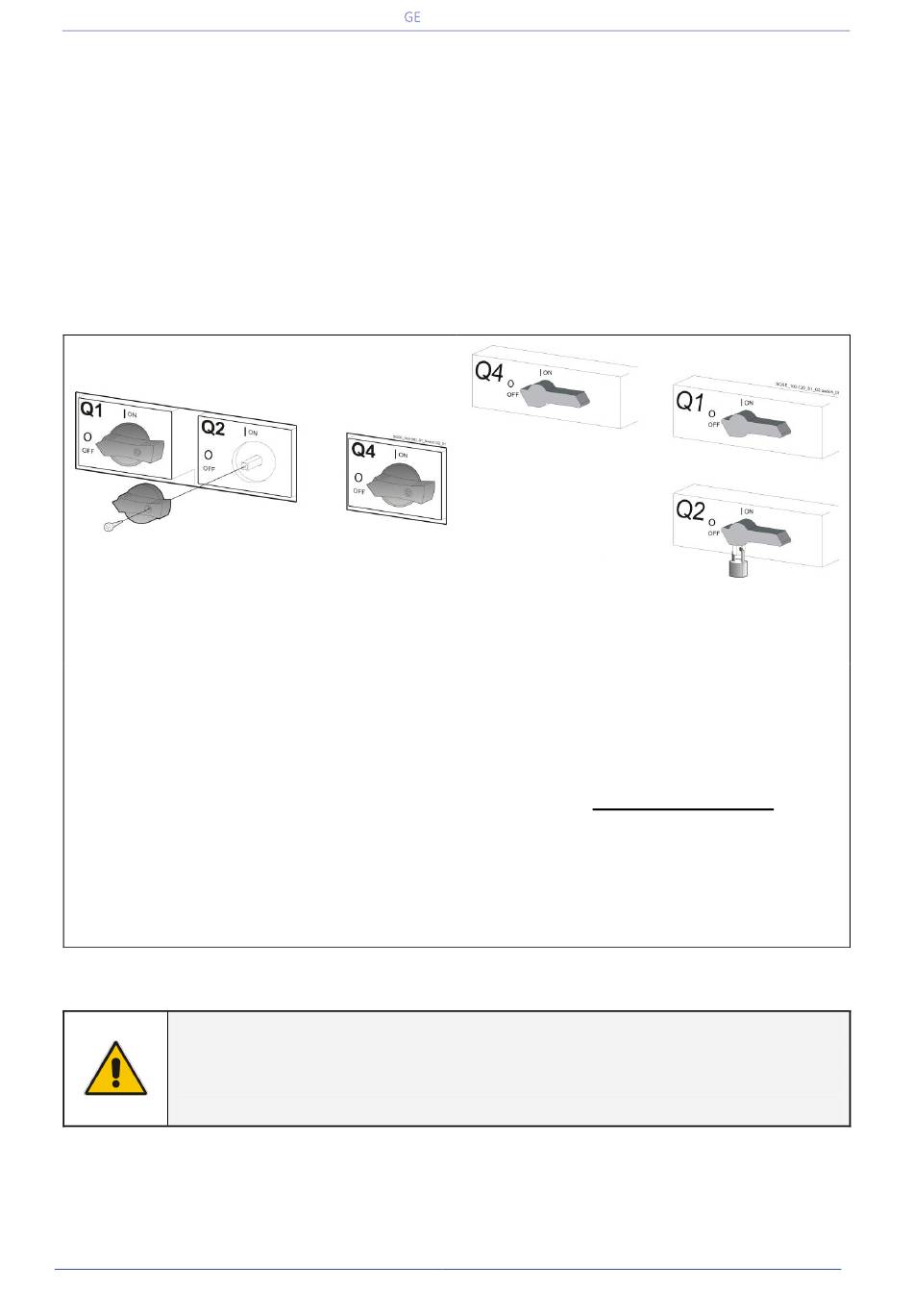

Fig. 5.8.5-1 SG Series 60 & 80 PurePulse™
Q2 – Bypass-schakelaar voor onderhoud
Indien de UPS gebruikt wordt als frequentieomvormer, dient circuit breaker Q2 - Manual Bypass
ofwel verwijderd te worden ofwel in positie "open" vergrendeld te worden met behulp van bv. een
hangslot om onbedoeld sluiten te voorkomen.
Zie Fig. 5.8.5-1 en 5.8.5-2.
Om onjuist bedrijf te voorkomen, mag uitsluitend de gelijkrichteringang worden gevoed (L1/1, L2/1
en L3/1); daarom moeten BR1, BR2 en BR3 op de ingangsklemmen WORDEN VERWIJDERD.
Zie Fig. 5.8.2-1 en 5.8.4-1.
Uiterste zorgvuldigheid moet worden betracht bij de keuze van de waarden van de zekeringen die
zijn geïnstalleerd in de uitgangsverdeling (max. 20% van de nominale stroom van de UPS).
Vermijd hoge inschakelstromen als gevolg van magnetisering van een transformator of het starten
van een elektromotor.
LET OP !
Het op locatie veranderen van een unit, die oorspronkelijk als frequentieomvormer
werd geleverd, in een normaal werkende "standaard" UPS, mag uitsluitend worden
uitgevoerd door bevoegd servicepersoneel.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
Fig. 5.8.5-2 SG Series 100 & 120 PurePulse™
Q2 – Bypass-schakelaar voor onderhoud
Pagina 44/123
Handleiding SG Series 60 & 120 PurePulse
™
