5 Elektrische installatie
5.3.6
Hydraulisch schema 3.2
Uitrusting van de CV-installatie:
–
een collectorveld (tweede collectorveld als optie)
–
gaswandketel
–
een radiator– en een mengcircuit
–
bivalente boiler voor warmwaterbereiding met ondersteuning van zonne-energie
–
pomp ter bescherming tegen de legionellabacterie als optie
–
circulatiepomp als optie
–
zwembadverwarming op zonne-energie en met verwarmingsondersteuning (optie)
–
zwembadthermostaat op montageplaats: bijwarming van het zwembad geschiedt door kortsluiting van de SP3
door de zwembadthermostaat
–
combinatie met een VMS mogelijk
KOL1, KOL1-P, KOL2, KOL2-P, Ertrag en VOL mogen dan niet worden aangesloten
–
in cascade schakelen van CV-toestellen is niet mogelijk
KOL2
KOL2-P

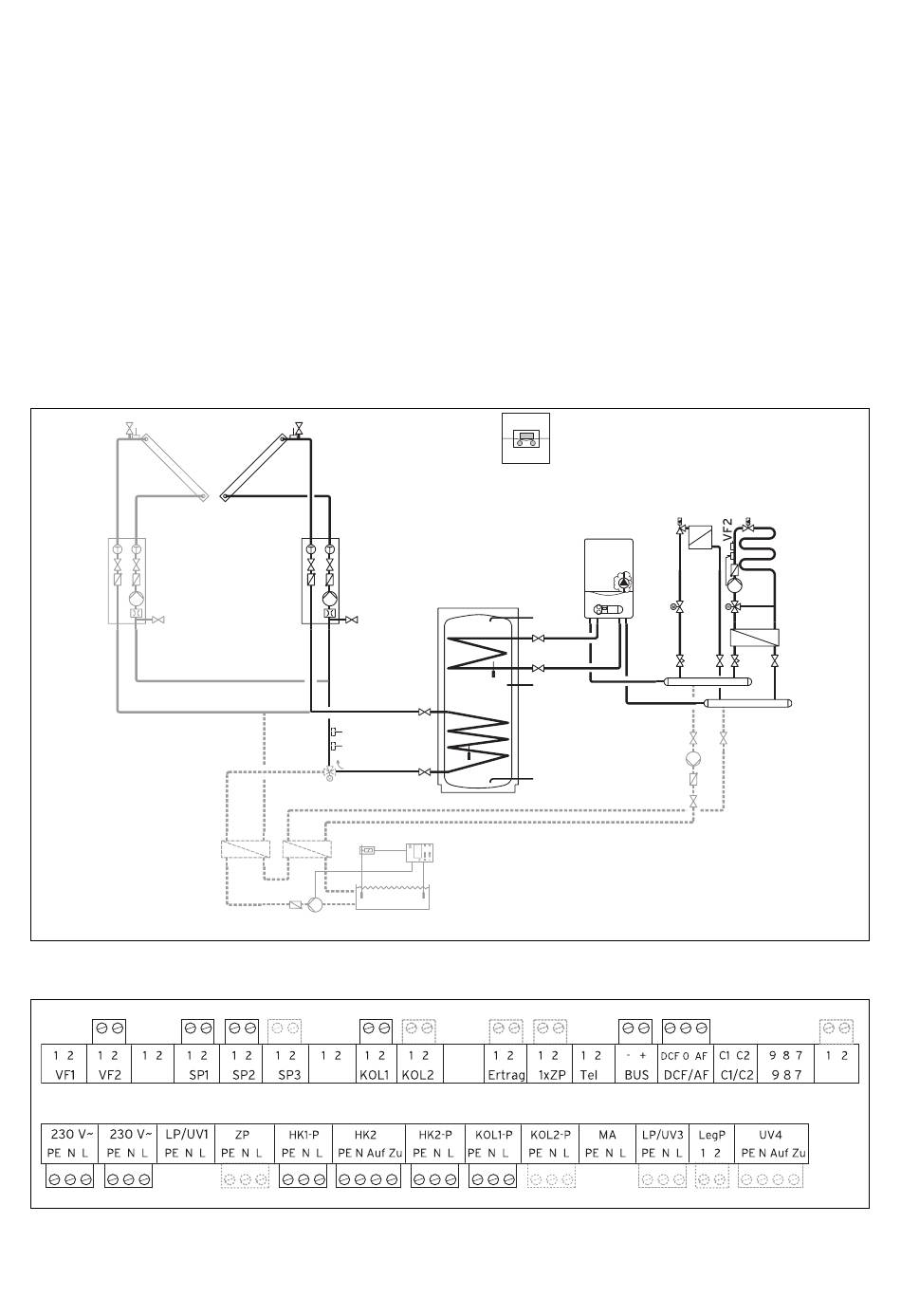

Afb. 5.13 Hydraulisch schema 3.2
*) stromingsrichting in stroomloze toestand
TD2
Afb. 5.14 Noodzakelijke ProE–stekkerplaatsen
44
KOL1
KOL1-P
VOL
Ertrag
UV4
SP3
TD1
WW
SP1
ZIR
SP2
KW
Installatiehandleiding thermostaat auroMATIC 620 0020094406_00
HK2-P
HK2
HK1-P
LP/UV3
VOL
