3 Toestelbeschrijving
3.10
Menu's in verschillende bedieningssituaties
In het gebruikersniveau
wo 02.12.09
15:43
HK1
Verwarmen
Etage1
Eco
Boiler
Auto
Solar
Auto
VRS 620
Basisgegevens
Datum
Dag
Uur
Zomer/Wintertijd
> Dag instellen
wo 02.12.09
15:37
Besparen geactiveerd
tot
>Eindtijd kiezen

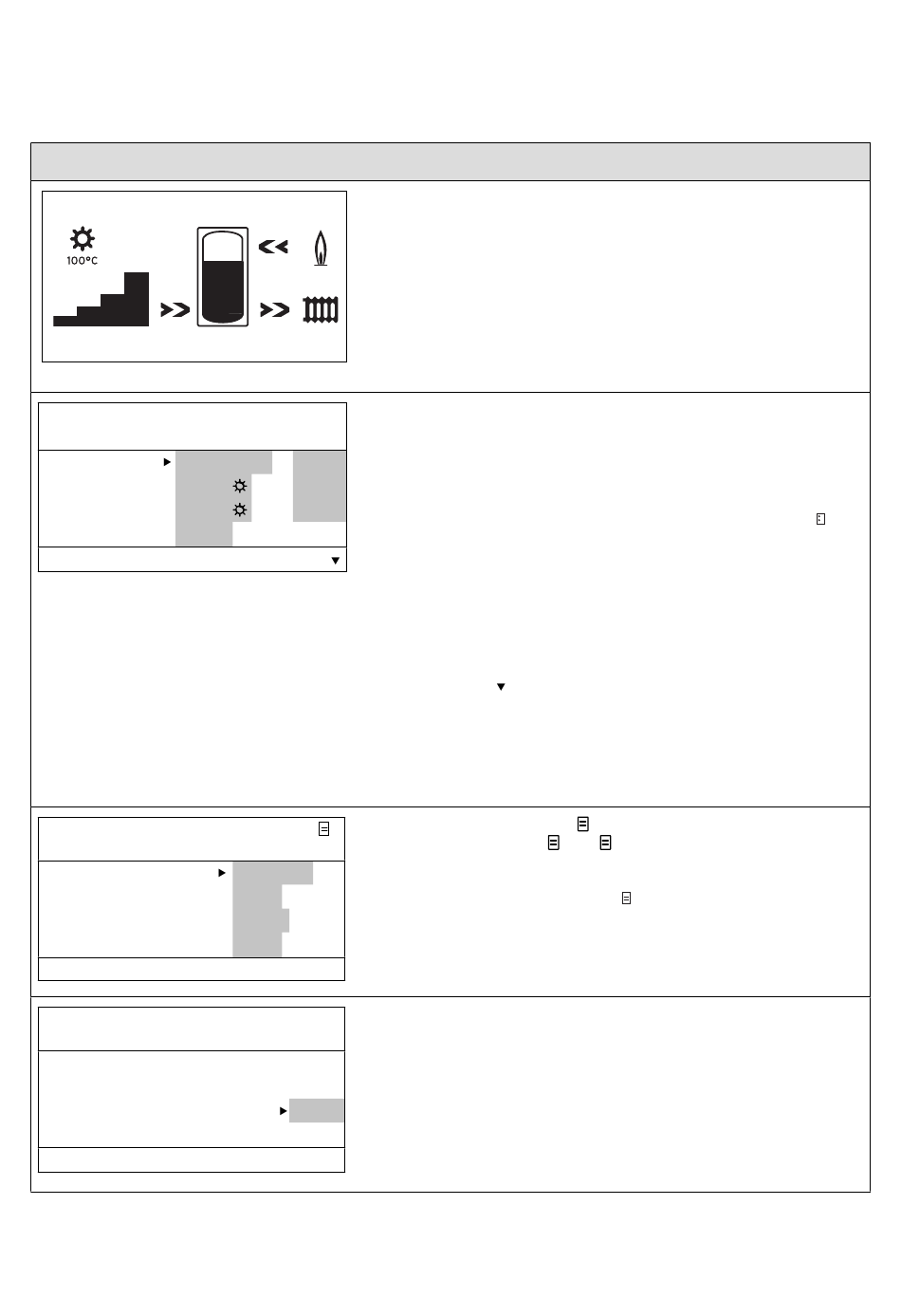

Tabel 3.4 Menutypes
16
-3 °C
22 °C
20 °C
60°C
1
02.12.09
Wo
14:08
Uit
- 15 °C
18:30
Voorbeeld: Grafische weergave
De grafische weergave toont een grafiek van de installa-
tietoestand of zonne-opbrengst.
De betekenis van de symbolen wordt uitgelegd in hoof-
dstuk 5.2.
Voorbeeld: Basisscherm
Het basisscherm toont de huidige bedrijfsfunctie evenals
de gewenste kamertemperatuur voor elk CV-circuit en
maakt het mogelijk om de bedrijfsfunctie van elk CV-cir-
cuit snel te wijzigen. Als er meer dan twee CV-circuits
zijn aangesloten, dan worden de CV-circuits na elkaar
weergegeven wanneer u aan de rechter instelknop
draait.
In het bovenste displaybereik worden altijd de basisgege-
vens Dag, Datum, Tijd en Buitentemperatuur weergege-
ven. Een mogelijke storing wordt in de tweede regel
weergegeven. In hoofdstuk 5.3 wordt uitgelegd hoe u de
basisgegevens instelt.
In het basisscherm kunnen ook speciale bedrijfsfuncties
en servicefuncties worden opgeroepen.
De pijl
rechtsonder geeft aan dat andere modules op
de thermostaat zijn aangesloten.
Als u de bedrijfsfunctie en temperatuur van deze
modules wilt controleren of instellen, dan draait u aan de
rechter instelknop om de volgende displayregels te
bereiken.
Voorbeeld: menu
1
In de menu's ( 1 tot
8) voert u alle relevante instel-
lingen van de CV-installatie op gebruikersniveau uit.
In het bovenste bereik verschijnen de menunaam en het
menunummer (symbool
De nummering vergemakkelijkt het vinden van afzonder-
lijke menu's tijdens de programmering.
Voorbeeld: Speciale functies
Speciale functies wijzigen tijdelijk de bedrijfsfunctie van
het CV-circuit en worden automatisch beëindigd.
Speciale functies kunt u oproepen vanuit de eerste gra-
fische weergave en vanuit het basisscherm.
Gebruiksaanwijzing thermostaat auroMATIC 620 0020094406_00
en een nummer rechtsboven).
