5 Elektrische installatie
5.3.15 Hydraulisch schema 7.2
Uitrusting van de CV-installatie:
–
een collectorveld (tweede collectorveld als optie)
–
cascade van twee gasgestookte ketels met HR (VKK)
–
een mengcircuit
–
bufferboiler en warmwaterboiler
–
circulatiepomp als optie
–
zwembadverwarming met verwarmingsondersteuning (optie)
–
zwembadthermostaat op montageplaats: kortsluiting door zwembadthermostaat op de ingang SP3
–
combinatie met een VMS mogelijk
KOL1, KOL1-P, KOL2, KOL2-P, Ertrag en VOL mogen dan niet worden aangesloten
KOL2
KOL1
KOL2-P

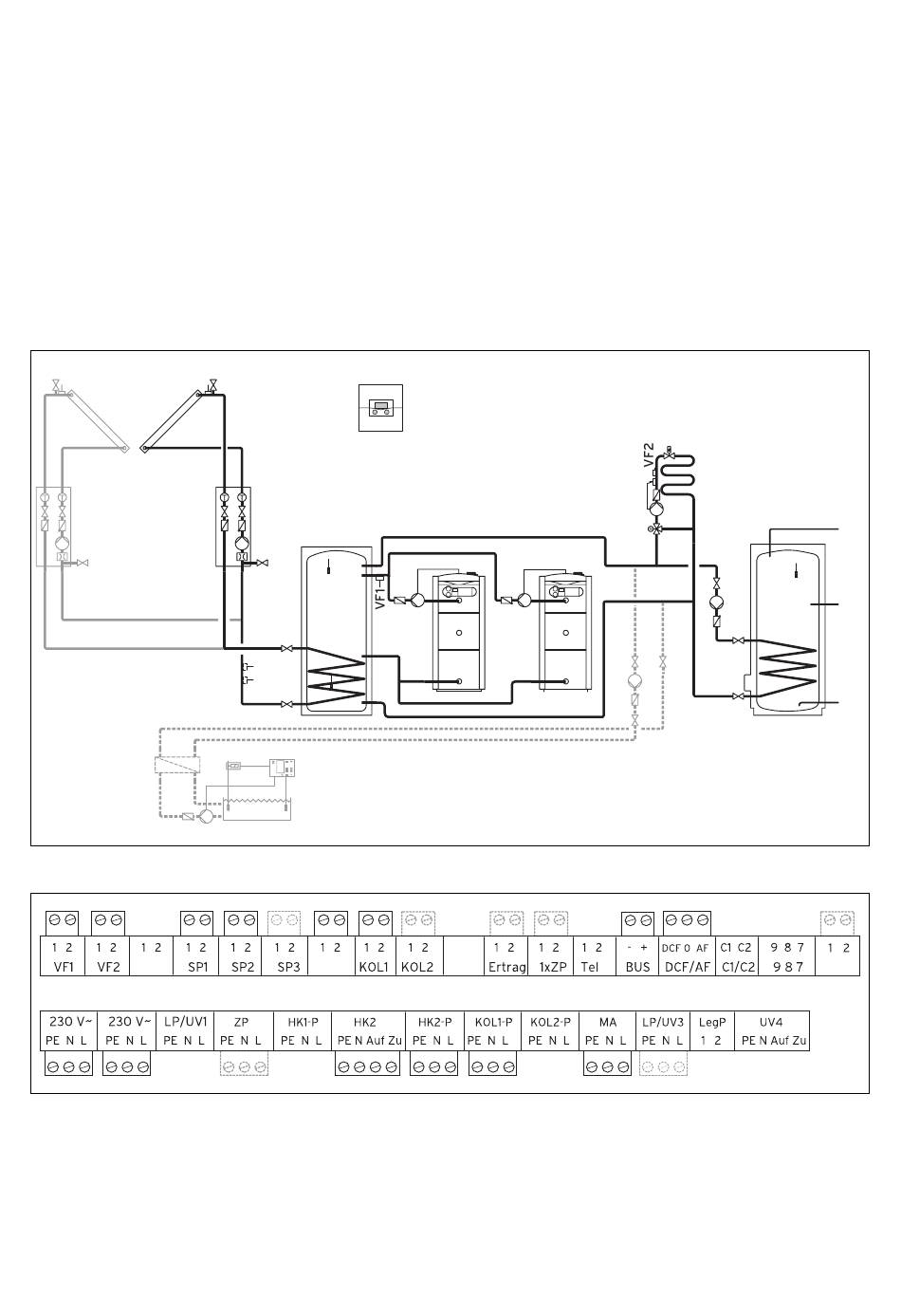

Afb. 5.31 Hydraulisch schema 7.2
TD2
Afb. 5.32 Noodzakelijke ProE–stekkerplaatsen
62
KOL1-P
4
SP1
VOL
Ertrag
SP2
SP3
TD1
Installatiehandleiding thermostaat auroMATIC 620 0020094406_00
52
HK2-P
HK2
TD1
MA
LP/UV3
WW
ZIR
KW
VOL
