5 Elektrische installatie
5.3.9
Hydraulisch schema 4.1
Uitrusting van de CV-installatie:
–
een collectorveld
–
ketel op vaste brandstof
–
HR-gasketel (VKK)
–
een mengcircuit
–
combiboiler voor verwarmingsondersteuning en warmwaterbereiding met zonne-energie
–
circulatiepomp als optie
–
zwembadverwarming op zonne-energie en met verwarmingsondersteuning (optie)
–
zwembadthermostaat op montageplaats:
bijwarming van het zwembad geschiedt door kortsluiting van de SP3 door de zwembadthermostaat
–
in cascade schakelen van CV-toestellen is niet mogelijk
KOL2
KOL2-P

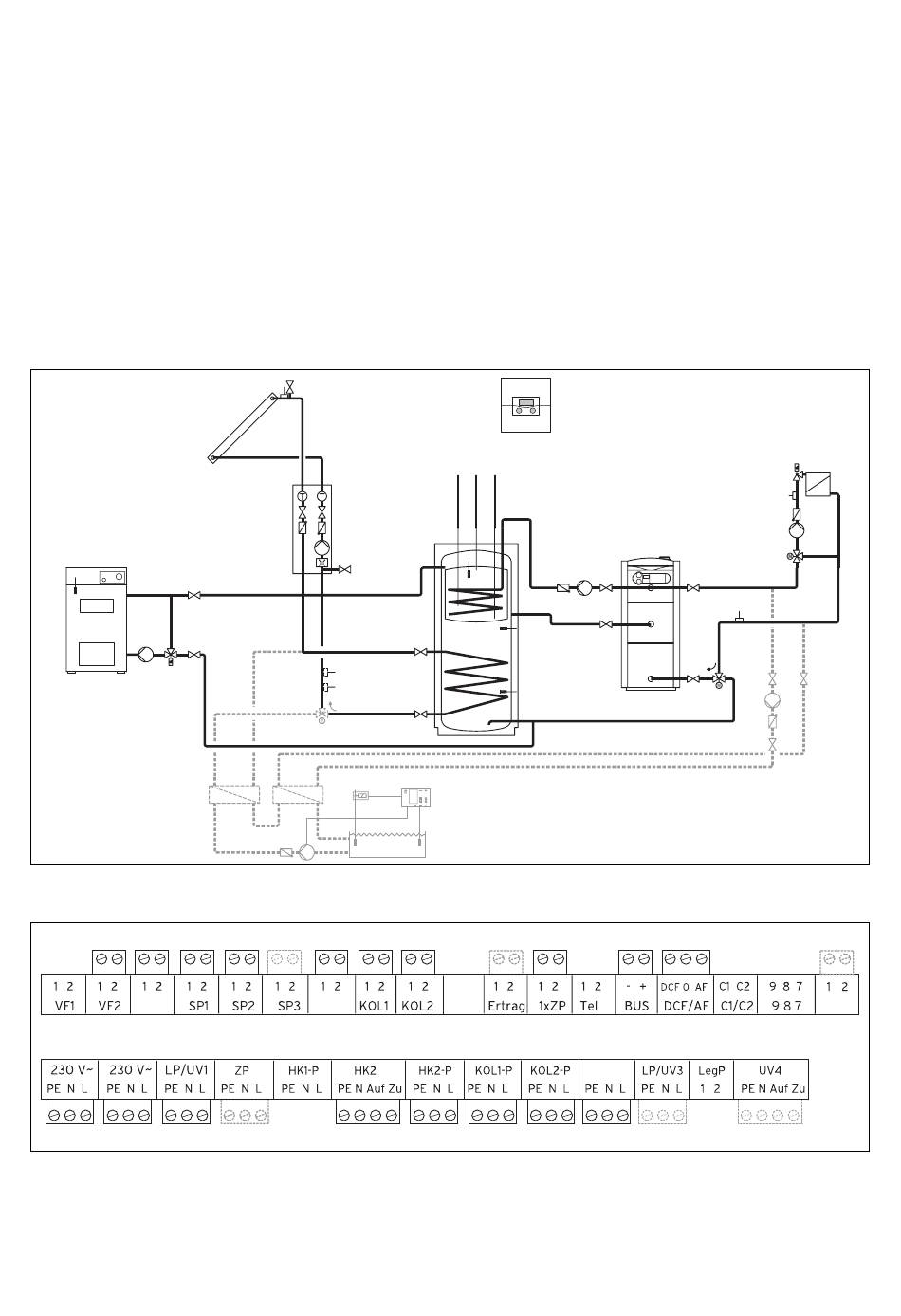

Afb. 5.19 Hydraulisch schema 4.1
TD2
Afb. 5.20 Noodzakelijke ProE–stekkerplaatsen
50
KOL1
KOL1-P
VOL
Ertrag
UV4
SP3
TD1
ZIR WW
KW
SP1
LP/UV1
TD1
SP2
MA
Installatiehandleiding thermostaat auroMATIC 620 0020094406_00
VF2
HK2-P
HK2
TD2
MA
LP/UV3
VOL
