5 Elektrische installatie

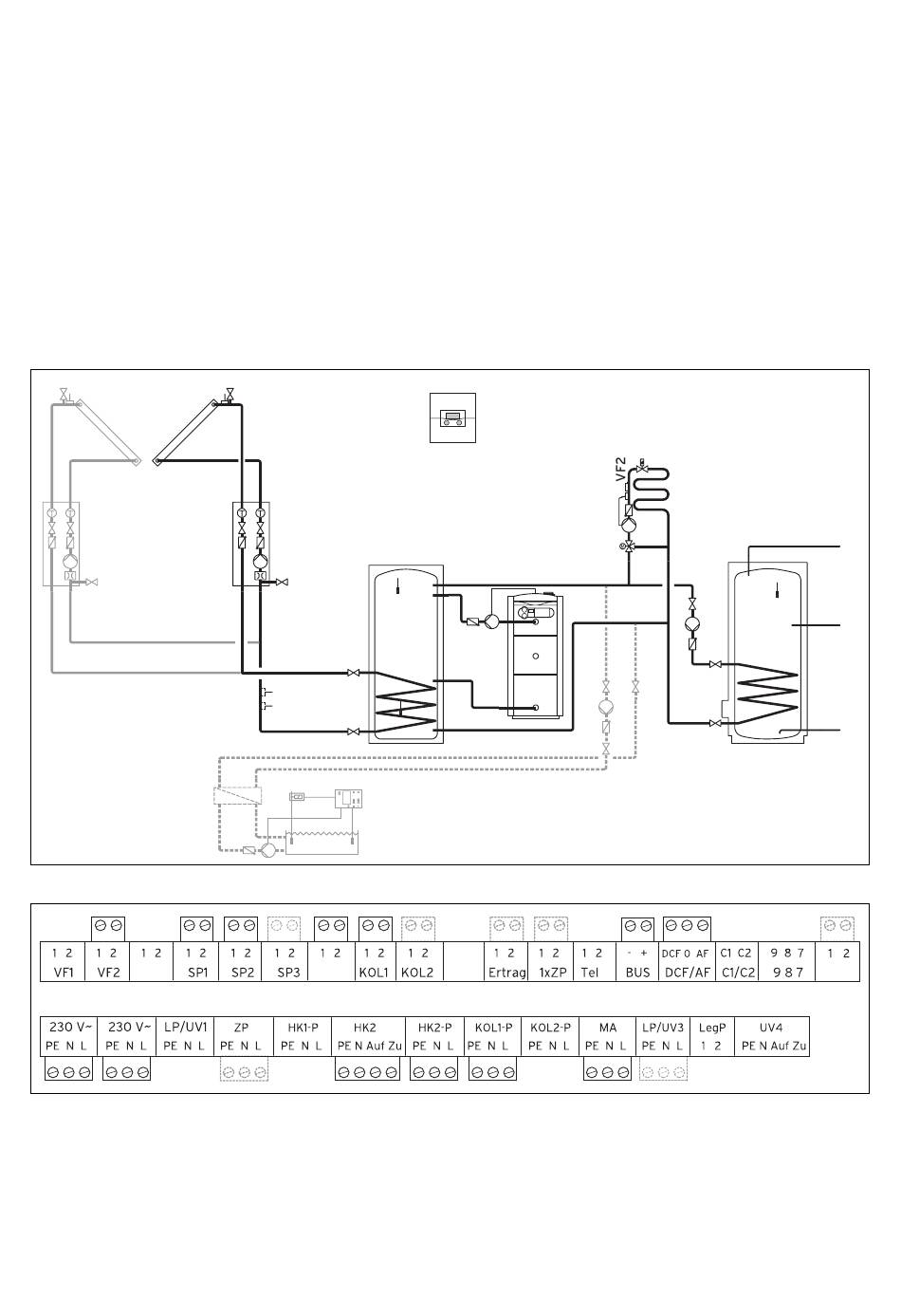

5.3.14 Hydraulisch schema 7.1
Uitrusting van de CV-installatie:
–
een collectorveld (tweede collectorveld als optie)
–
gasgestookte ketel met HR (VKK)
–
een mengcircuit
–
bufferboiler en warmwaterboiler
–
circulatiepomp als optie
–
zwembadverwarming met verwarmingsondersteuning (optie)
–
zwembadthermostaat op montageplaats: kortsluiting door zwembadthermostaat op de ingang SP3
–
combinatie met een VMS mogelijk
KOL1, KOL1-P, KOL2, KOL2-P, Ertrag en VOL mogen dan niet worden aangesloten
–
in cascade schakelen van CV-toestellen is mogelijk
KOL2
KOL1
KOL2-P
Afb. 5.29 Hydraulisch schema 7.1
TD2
Afb. 5.30 Noodzakelijke ProE–stekkerplaatsen
60
KOL1-P
4
SP1
VOL
Ertrag
SP2
SP3
TD1
LP/UV3
Installatiehandleiding thermostaat auroMATIC 620 0020094406_00
52
HK2-P
HK2
TD1
MA
WW
ZIR
KW
VOL
