1. Draaipen
2. Hefarm
5. Monteer het achterste gedeelte van de hefarm aan
de hefcilinder met een draaipen en 2 borgpennen
(meegeleverd met de tractie-eenheid).
6. Haak de contraveer van de rem in de opening in de
hefarm (Figuur 4).
7. Herhaal deze procedure aan de andere kant van de
machine.
3
De hefarmen aan het maaidek
bevestigen
Geen onderdelen vereist
Procedure
1. Plaats het maaidek vóór de tractie-eenheid.
2. Meet de afstand vanaf het uiteinde van elke
hefarm tot het midden van de kogelverbinding
(smeernippel). Deze afstand moet ongeveer 57 mm
bedragen. Figuur 5
Opmerking: Als de afstand niet 57 mm
bedraagt, draai dan de contramoer los waarmee de
kogelverbinding aan de hefarm is bevestigd en draai
de kogelverbinding naar binnen of naar buiten totdat
de juiste afstand is bereikt. Draai de contramoeren
nu nog niet vast.

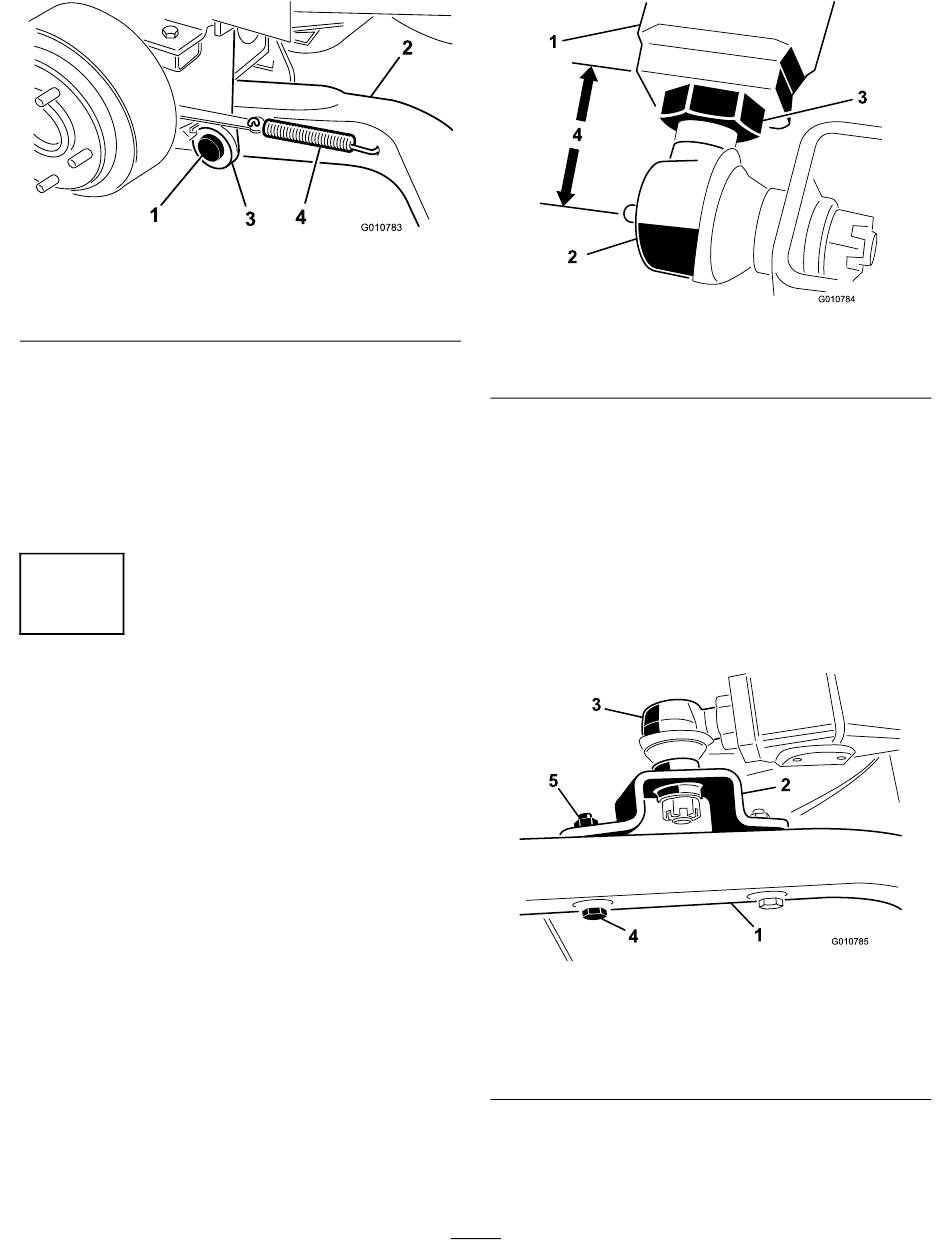

Figuur 4
3. Draaibeugels van
hefarmen
4. Contraveer van rem
1. Hefarm
2. Kogelverbinding
3. Zet de hefhendel in de stand Float. Duw de
hefarmen omlaag totdat de openingen in de beugels
van de kogelverbindingen zijn uitgelijnd met de
openingen in de zwenkwielarmen.
Opmerking: Bij de Groundsmaster 3280–D en
3320 moet de motor worden gestart om de hefarmen
omlaag te brengen.
4. Bevestig de beugels van de kogelverbindingen aan de
zwenkwielarmen met behulp van 2 tapbouten (7/16
x 3 inch) en flensmoeren (7/16 inch) (Figuur 6).
1. Zwenkwielarm
2. Beugel van
kogelverbinding
3. Kogelverbinding
11
Figuur 5
3. Contramoer
4. 57 mm
Figuur 6
4. Tapbout
5. Flensmoer
